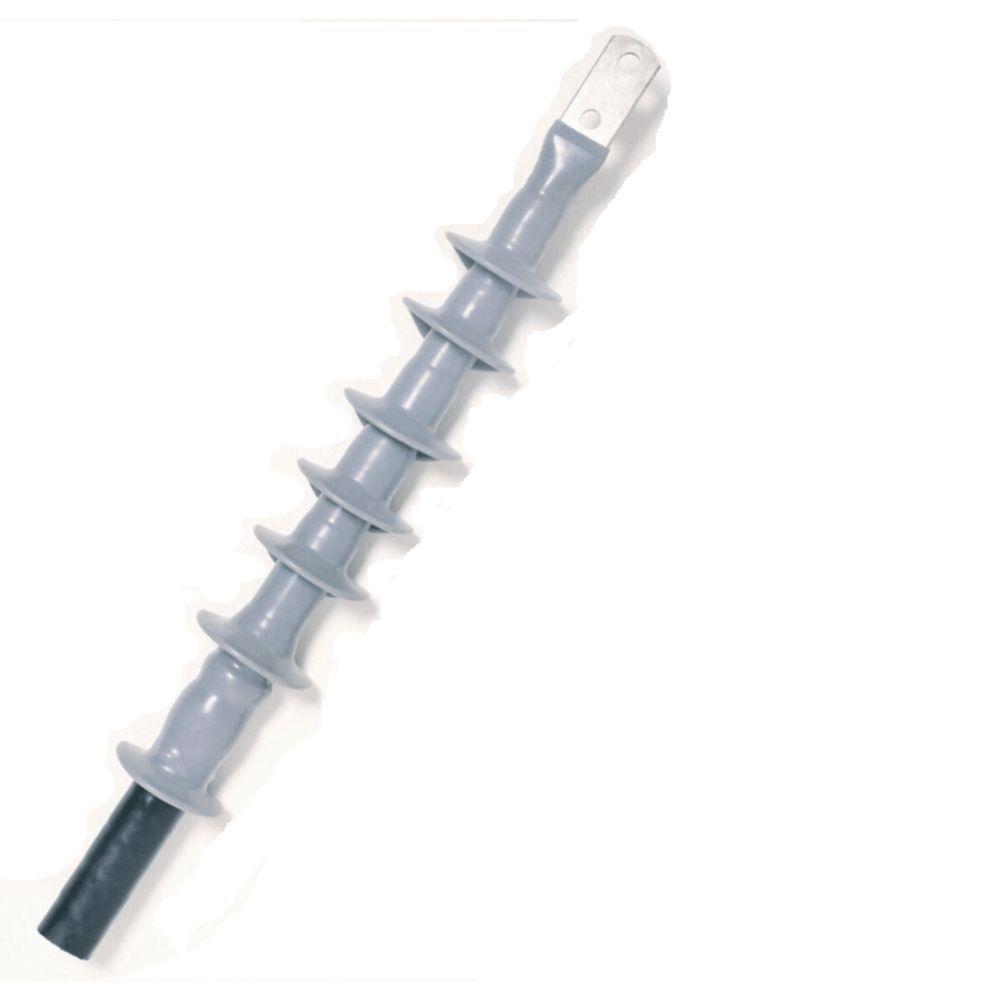

Terminação Mufla 15kv Externa 20-C-50 Com Alívio De Campo Elétrico Prysmian 25-50mm2

Terminação/Mufla 15kv Externa 20-c-50 com Alívio de Campo Elétrico e Resistência UV Prysmian 25/50mm²

A terminação/mufla 15kv externa Prysmian modelo 20-c-50 é projetada para a terminação de cabos de potência com isolação extrudada. Seu sistema modular oferece instalação rápida, dispensando ferramentas especiais e permitindo montagem em espaços reduzidos ou na posição invertida. O kit inclui componentes como tubo de alívio de campo em EPDM e salas isolantes em silicone, garantindo resistência à radiação UV e ao trilhamento elétrico. É indicada para aplicações em média tensão, exigindo instalação especializada conforme as instruções fornecidas.

Vantagens e Diferenciais

• Instalação simples: Sistema modular que dispensa ferramentas especiais para terminação de cabos.
• Resistência UV e Trilho: Elevada resistência à radiação ultravioleta e ao trilhamento elétrico.
• Versatilidade de instalação: Pode ser instalado em espaços limitados e na posição invertida.
• Kit completo: Inclui tubo de alívio de campo, salas isolantes, cobertura de aterramento e materiais auxiliares.
• Conformidade técnica: Submetido a ensaios de tensão, descargas parciais e ciclos térmicos.

Especificações Técnicas

• Fabricante: Prysmian
• Modelo: 20-c-50
• Tensão: 15kv
• Seção do cabo: 25/50mm²
• Tipo de produto: Terminação/mufla 15kv externa
• Tensão aplicada (CA) sob chuva: 60
• Tensão impulsiva (1,2 x 50 µs): 150
• Sensibilidade a descargas parciais: 19
• Ciclos térmicos (95 °C, 1,8vo): 80
• Ensaio de curto-circuito térmico: Até 250 °C
• Material do tubo de alívio: EPDM
• Material das salas isolantes: Borracha à base de silicone

Acessórios Incluídos

• Tubo de alívio de campo elétrico (TVR)
• Salas isolantes
• Cobertura de aterramento
• Mastic
• Fita autofusão I-10
• Fita semicondutora C-20
• Fita plástica
• Graxa isolante
• Material de limpeza
• Instrução de montagem

Aplicação

Para cabos de potência com isolação extrudada, unipolar ou tripolar.

Requisito para cabos tripolares: Necessário kit de bloqueio CS.

Conteúdo da Embalagem

• Tubo de alívio de campo elétrico (TVR)
• Salas isolantes
• Cobertura de aterramento
• Mastic
• Fita autofusão I-10
• Fita semicondutora C-20
• Fita plástica
• Graxa isolante
• Material de limpeza
• Instrução de montagem

Garantia

3

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
