Relé De Supervisão De Tensão 3UG0541-2AF00 Trifásico Faixa Ampliada Siemens 110V

Relé de Supervisão de Tensão 3UG0541-2AF00 Trifásico Faixa Ampliada 110V Siemens

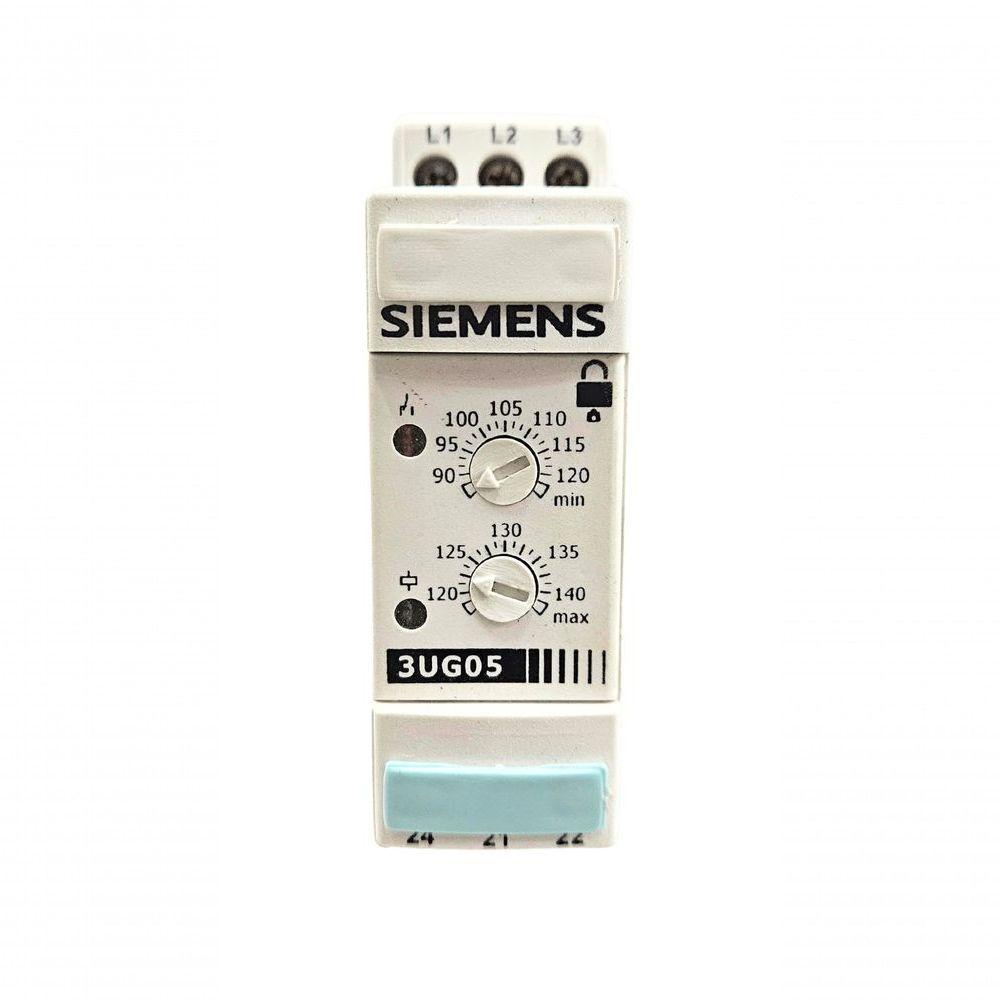

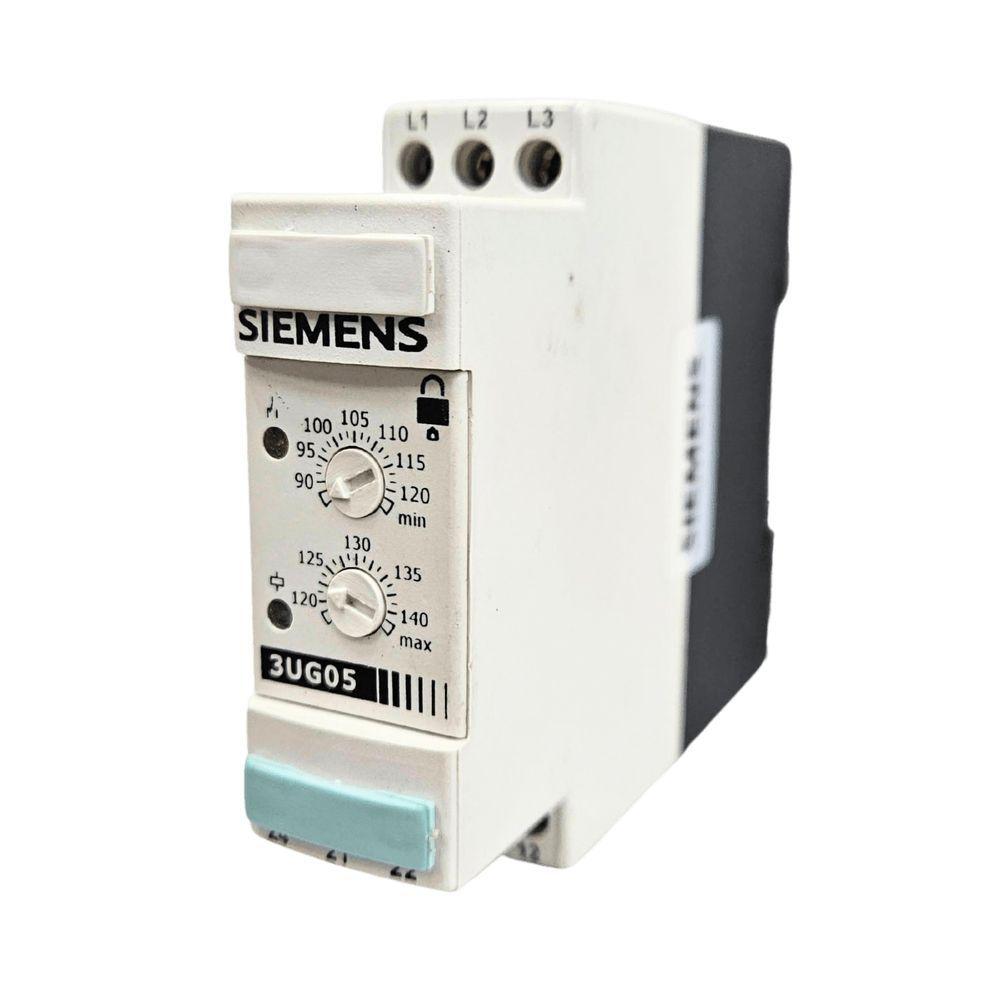

O Relé de Supervisão de Tensão Trifásico Siemens 3UG0541-2AF00 é projetado para monitorar e proteger sistemas elétricos contra variações de tensão. Sua principal função é garantir a segurança e a estabilidade das instalações, desligando o circuito quando detecta valores fora da faixa operacional segura. O dispositivo opera com uma ampla gama de tensões de alimentação e oferece tempos de retardo configuráveis, proporcionando flexibilidade no controle. É indicado para uso em painéis elétricos industriais e comerciais, onde a proteção de motores e equipamentos é crítica. A Siemens assegura a confiabilidade do produto com uma garantia de 3 anos, reforçando sua durabilidade em aplicações exigentes.

Vantagens e Diferenciais

• Supervisão Trifásica: Monitora a tensão elétrica em sistemas trifásicos, garantindo proteção contra variações prejudiciais.
• Faixa de Tensão Ampliada: Opera em múltiplas faixas de tensão de alimentação, desde 110VCA até 480VCA, oferecendo ampla aplicabilidade.
• Indicação Luminosa Clara: Conta com LEDs vermelho e verde para indicar o estado de energização e temporização do aparelho.
• Grau de Proteção: Possui classificação IP-51 para o corpo e IP-10 para os terminais, assegurando durabilidade em diferentes ambientes.
• Contatos Versáteis: Disponível na configuração 1R/2R (1SPDT/2SPDT), permitindo diferentes esquemas de comutação e controle.
• Precisão e Repetibilidade: Oferece precisão de repetibilidade de 2% F.E. a 25°C, garantindo desempenho confiável e consistente.

Especificações Técnicas

• Fabricante: Siemens
• Modelo: 3UG0541-2AF00
• Tipo de Produto: Relé de Supervisão de Tensão
• Voltagem: 110V
• Alimentação (US): 110, 220, 380, 440 e 480VCA
• Faixa de Tensão Mínima: 90 a 120, 180 a 220, 320 a 380, 380 a 440, 420 a 480 VCA entre fases
• Faixa de Tensão Máxima: 120 a 140, 220 a 260, 380 a 440, 440 a 500, 480 a 540 VCA entre fases
• Frequência: 50/60Hz (± 5%)
• Consumo Máximo: 3,5VA
• Tempos de Retardo (desligamento): 0 (instantâneo), 1, 5, 10, 15, 30 e 60s
• Histerese: 2% (± 50%)
• Precisão de Repetibilidade: 2% F.E. (a 25°C)
• Números de Contatos: 1R/2R (1SPDT/2SPDT)
• Indicação Luminosa: LED Vermelho (energizado), LED Verde (aceso - Aparelho Energizado, piscando - Temporizado)
• Corrente Máxima nos Contatos (VCA): 5A-250VCA (cos φ = 1)
• Intervalo de Comutação dos Contatos: 20 a 500ms
• Grau de Proteção: IP-51, Terminais = IP-10
• Garantia: 3 anos

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
