Relé de Sobrecarga Térmica LR3D14 7-10A

Proteção para Motores Trifásicos 4kW@400V

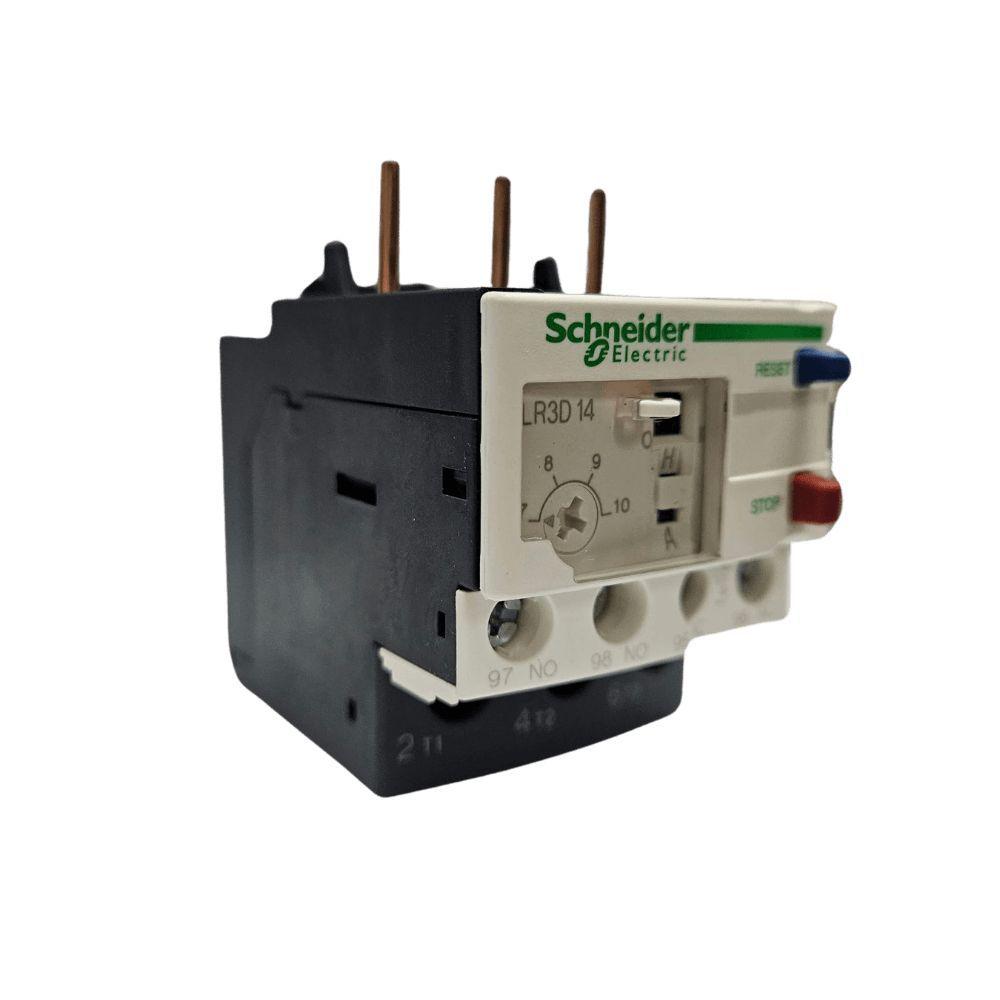

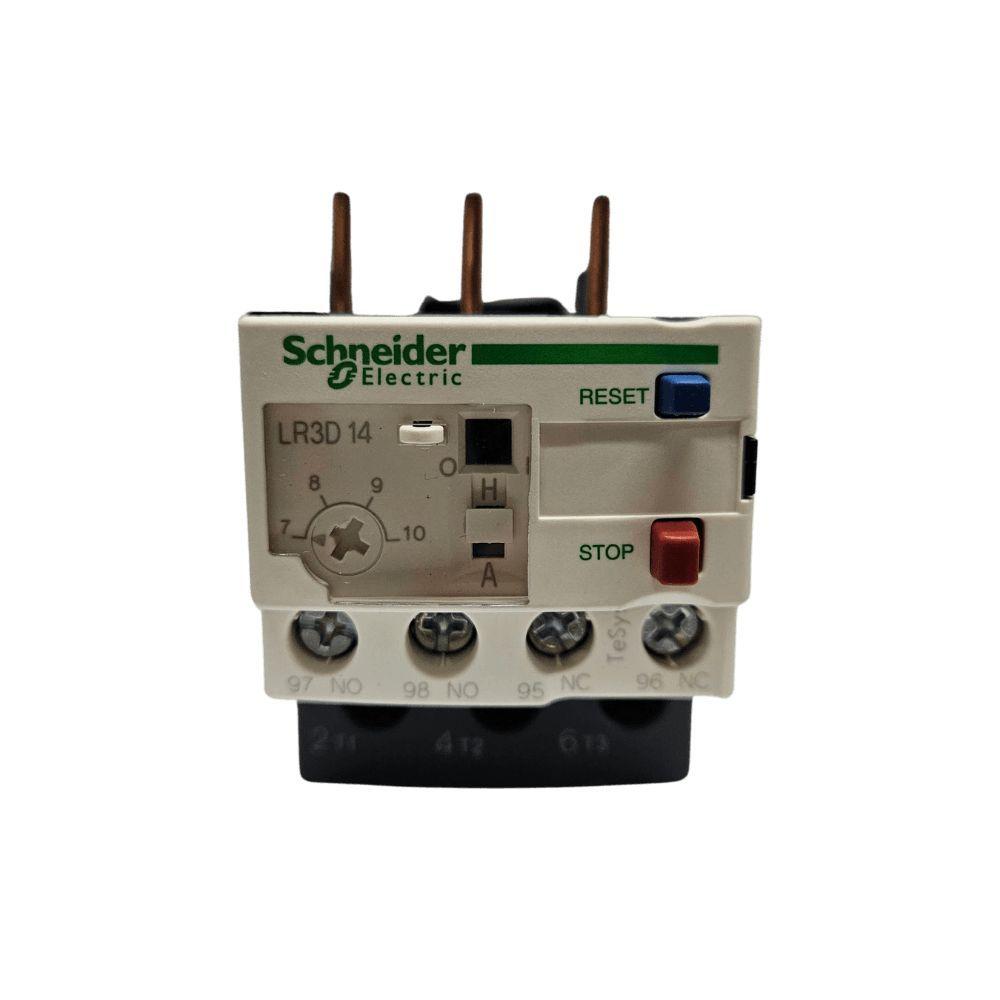

O Relé de Sobrecarga Térmica LR3D14 da Schneider Electric é um dispositivo de proteção para motores trifásicos. Ele oferece ajuste preciso da corrente de disparo na faixa de 7 a 10A e proteção contra sobrecargas térmicas para motores de até 4kW em 400V. Seus recursos incluem contatos auxiliares para sinalização de falha, seletor de reset manual-automático e uma tampa transparente que protege as configurações. É ideal para instalações industriais e de automação, com contatores da série Tesys e com montagem em trilho DIN.

Vantagens e Diferenciais

• Proteção para Motores Trifásicos: Projetado para proteger motores trifásicos de 4kW em 400V contra sobrecargas térmicas.
• Faixa de Ajuste Térmico: Permite ajuste preciso da corrente de disparo na faixa de 7 a 10 Amperes, com classe de disparo 10A.
• Sinalização de Falha: Inclui dois contatos auxiliares (1NA+1NF) dedicados para sinalização de falha do sistema.
• Configuração Protegida: As configurações são guardadas por uma tampa transparente que pode ser bloqueada por vedação.
• Compatibilidade e Montagem: Conecta-se diretamente aos contatores LC1D09 a D38 e permite montagem em trilho DIN ou fixação por parafuso.
• Certificações Multipadrões: Possui certificações internacionais (IEC, UL, CSA, CCC, EAC, ATEX, Marine) e é com Green Premium (RoHS/REACH).

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: LR3D14
• Tipo de Produto: Relé de Sobrecarga Térmica
• Material Principal: Termoplástico com tampa transparente
• Faixa de Ajuste Térmico: 7-10A
• Classe de Disparo: 10A
• Tensão de Operação: 690V
• Proteção para Motores: Trifásicos 4kW@400V
• Tipo de Dispositivo: Não diferencial
• Contatos Auxiliares: 1NA+1NF
• Indicador de Ajuste Térmico: Sim
• Seletor de Reset: Manual-automático
• Seletor de Teste: Para simulação de disparo, reset e parada
• Indicador de Sinalizador: Sim
• Tampa: Transparente e bloqueável por vedação
• Tipo de Conexão: Bornes de parafuso
• Compatibilidade com Contatores: LC1D09-D38 (terminais inferiores)
• Montagem: Trilho DIN ou fixação por parafuso
• Bornes Adicionais: LAD7B106 (vendido separadamente)
• Certificações: IEC, UL, CSA, CCC, EAC, ATEX, Marine
• Compatibilidade Ambiental: Green Premium (RoHS/REACH)

Acessórios Incluídos

• Contatos auxiliares 1NA+1NF
• Seletor de reset manual-automático
• Seletor de teste

Conteúdo da Embalagem

• Relé bimétalico LR3D14

Garantia

3 Anos
