Relé De Sobrecarga Térmica LR2K0322 Proteção Para Motores Trifásicos Bivolt Schneider Electric

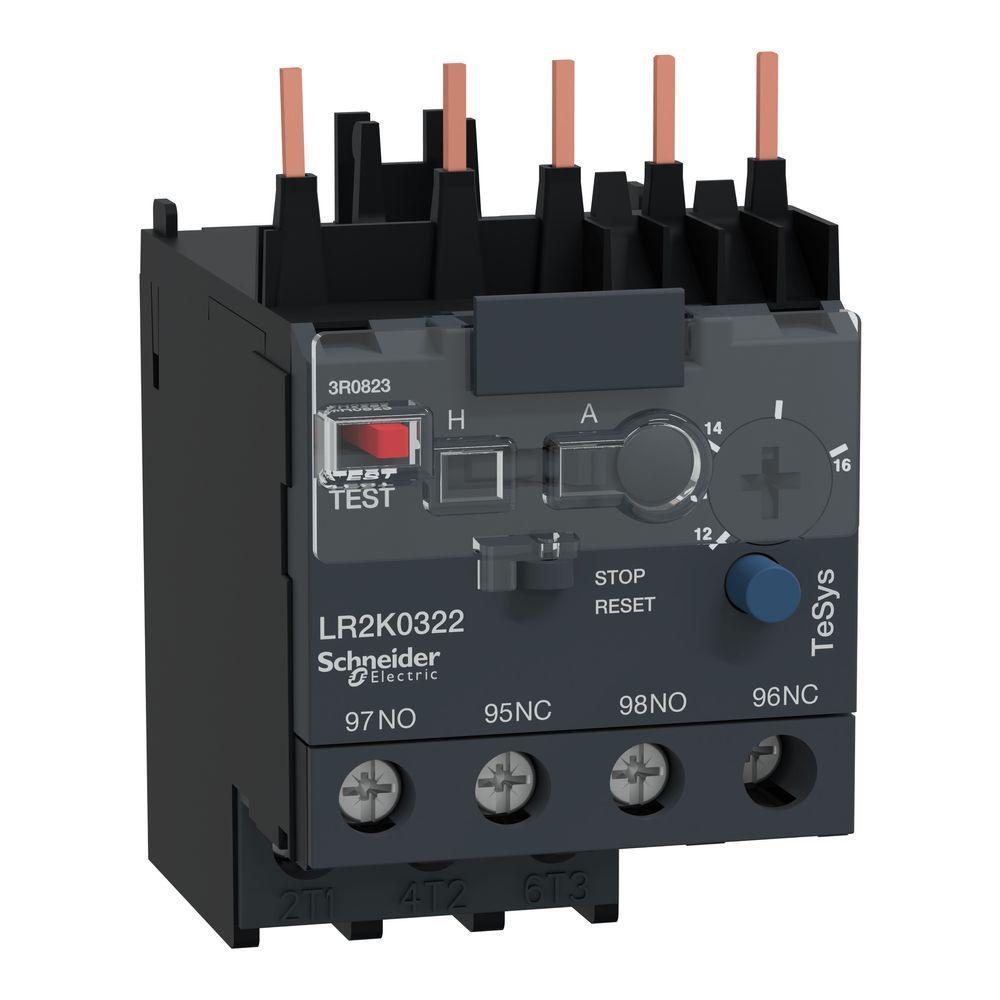

Relé de Sobrecarga Térmica LR2K0322

Proteção para motores trifásicos. Indicador de falha e contatos auxiliares 1NA+1NF.

O Relé de Sobrecarga Térmica Schneider Electric LR2K0322 é projetado para a proteção de motores trifásicos industriais. Oferece operacional com detecção de falta de fase e desequilíbrio de carga, além de uma faixa de ajuste térmico de 12-16A. Seus recursos incluem indicadores de status, contatos auxiliares para sinalização e um seletor de reinicialização manual ou automática. É ideal para instalação em quadros elétricos com montagem em trilho DIN, sendo com contatores da série LC1K16. A Schneider Electric garante o produto por 3 anos.

Vantagens e Diferenciais

• Proteção para motores trifásicos: Protege motores de até 7,5kW@400V contra sobrecargas térmicas.
• Detecção de falhas: Inclui detecção de falta de fase e desequilíbrio de carga para maior operacional.
• Indicador e sinalização: Possui indicador de ajuste térmico e contatos auxiliares (1NA+1NF) para sinalização de falha.
• Configuração e teste: Oferece seletor de reinicialização manual/automática e chave deslizante para teste de disparo.
• Montagem versátil: Projetado para montagem em trilho DIN e conexão direta aos contatores LC1K16.
• Certificação multipadrões: Possui certificações internacionais (ACH) para ampla aplicação.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: LR2K0322
• Tipo de produto: Relé de Sobrecarga Térmica
• Faixa de ajuste térmico: 12-16A
• Corrente nominal: 16A
• Tensão máxima: 690V
• Classe de disparo: 10A
• Potência do motor protegido: 7,5kW@400V
• Função de proteção: Proteção para motores trifásicos
• Proteção diferencial: Detecção de falta de fase e desequilíbrio de carga
• Contatos auxiliares: 1NA+1NF
• Função dos contatos: Sinalização de falha
• Indicadores: Indicador de ajuste térmico e indicador de sinalizador
• Controles: Seletor de reinicialização manual-automática
• Teste: Chave deslizante para simulação de disparo
• Controle adicional: Botão de reinicialização/parada
• Proteção de configurações: Tampa transparente bloqueável por vedação
• Tipo de conexão: Bornes de parafuso
• Compatibilidade: Conecta-se diretamente aos terminais inferiores dos contatores 3 polos LC1K16
• Montagem: Trilho DIN
• Configuração: Separado do contator
• Acessório necessário para montagem: Borne LA7K0064 (a ser pedido separadamente)
• Certificações: Multipadrões (ACH)

Conteúdo da Embalagem

• Relé de Sobrecarga Térmica LR2K0322

Garantia

3 Anos

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
