Rele De Proteção Sobrecorrente Siemens 7sr1004-3kb20-2ca0 Argus Direcional Bivolt 60 A 240v

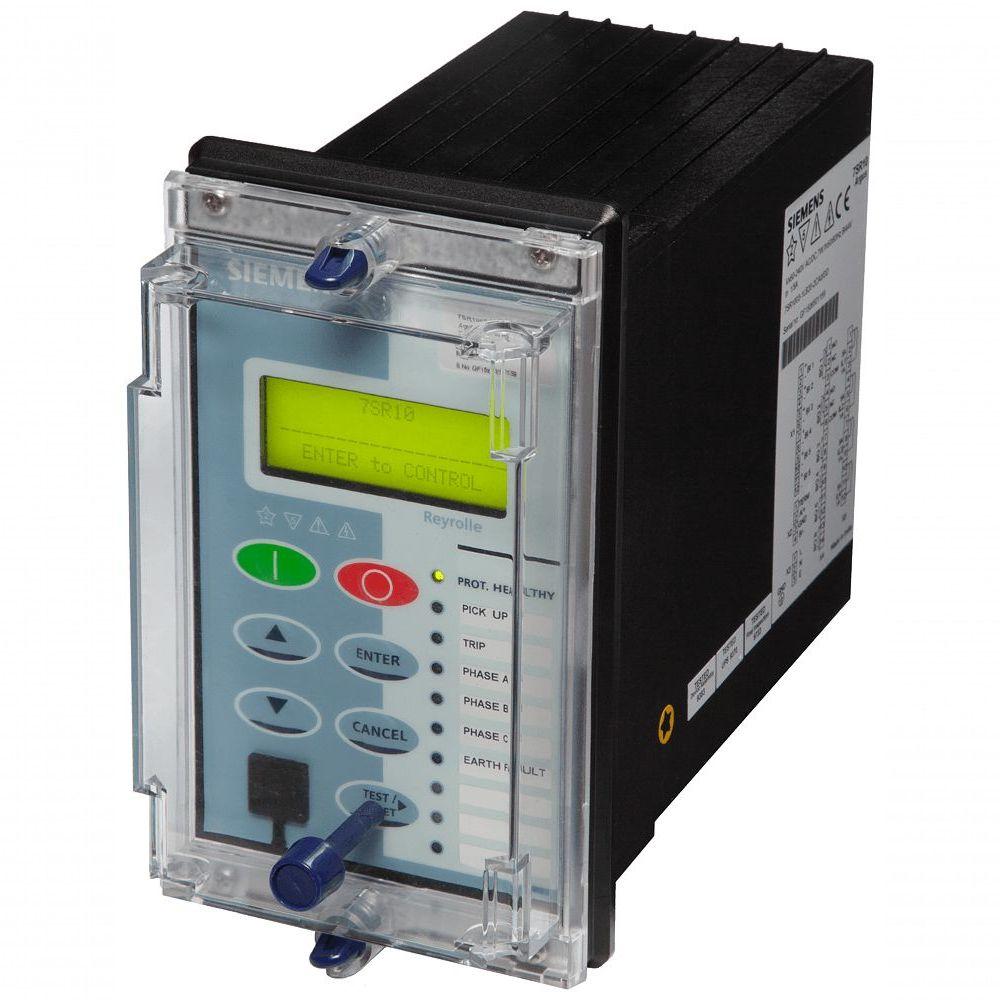

Relé de Proteção Sobrecorrente Siemens 7SR1004-3KB20-2CA0 Argus Direcional 60 A 240V CA CC Bivolt

O Relé de Proteção Siemens 7SR1004-3KB20-2CA0 Argus é um dispositivo direcional projetado para a proteção de sistemas elétricos contra sobrecorrentes. Sua operação bivolt (60-240V CA/CC) garante compatibilidade com uma ampla de instalações industriais. Oferece funções de proteção abrangentes, como disparo tripolar e monitoramento térmico, conectadas a um sistema de monitoramento via interfaces USB e RS485. É utilizado em quadros de e subestações para assegurar a continuidade e das operações. A Siemens confere ao produto sua tradição em automação e proteção de sistemas de potência.

Vantagens e Diferenciais

• Proteção Direcional Argus: Oferece detecção precisa de sobrecorrentes, protegendo o sistema elétrico contra falhas.
• Tensão Auxiliar Bivolt: Opera com tensões de 60 a 240V em CA ou CC, proporcionando ampla compatibilidade com diferentes instalações.
• Comunicação Integrada: Possui porta frontal USB e traseira RS485, facilitando a configuração e monitoramento remoto.
• Monitoramento do Disjuntor: Inclui função de supervisão do circuito de disparo (ANSI 74TC) para maior confiabilidade operacional.
• Conjuntos de Parâmetros Múltiplos: Conta com 4 conjuntos de parâmetros e troca entre eles, permitindo adaptação a diferentes cenários de proteção.
• Interface com Display LCD: Display retroiluminado de 20x4 caracteres para visualização clara de informações e status.

Especificações Técnicas

• Fabricante: Siemens
• Modelo: 7SR1004-3KB20-2CA0
• Tipo: Relé de Sobrecorrente Direcional
• Tensão Auxiliar: 60 A 240V CA/CC
• Entrada de Medição: 1/5A, 50/60Hz, 63,5/110V
• Tamanho do Quadro: E4 (4U de altura)
• Entradas de Corrente: 4
• Entradas Binárias: 9
• Saídas Binárias: 6
• LEDs: 10
• Teclas de Função: 7
• Conjuntos de Parâmetros: 4
• Display: LCD retroiluminado 20 caracteres x 4 linhas
• Interface Frontal: USB
• Interface Traseira: RS485
• Protocolos Suportados: Modbus RTU Escravo, DNP 3 Serial
• Tipo de Sincronização de Tempo: BI/
• Funções de Proteção: Disparo Tripolar, Proteção contra Subcorrente (ANSI 37), Proteção contra Desequilíbrio (ANSI 46), Sistema de Sequência Negativa de Proteção de Sobrecorrente-Tempo (ANSI 46), Proteção contra Sobrecarga Térmica (ANSI 49), Proteção de Sobrecorrente de Tempo Definido (ANSI 50/50N), Proteção contra Falha do Disjuntor (ANSI 50BF), Proteção de Sobrecorrente Dependente de Tempo (ANSI 51/51N), Mudança de Valor de Resposta Dinâmica (ANSI 51C), Supervisão de Circuito de Disparo (ANSI 74TC), Bloqueio de Fechamento (ANSI 86), Detecção de Corrente de Partida, Iniciação de Viagem Externa
• Funções Adicionais: Estatísticas de Comutação, Monitoramento de Disjuntor, Editor de Recursos/Lógica, Controlar, Gravação de Falhas para Sinais Analógicos e Digitais, Registrador de Sequência de Eventos, Monitoramento, Troca de Conjunto de Parâmetros

Características Mecânicas

• Tampa de plástico com botão de pressão para teste/reset
• Blocos de terminais plug-in, com capa protetora
• Altura do Produto: 18,5cm
• Largura do Produto: 10,5cm
• Profundidade do Produto: 18,6cm

Garantia

3 Anos
