Relé De Proteção P1 8e-6s Rs485 Bivolt Rel15015 Schneider Electric

Relé de Proteção P1 com 8E/6S e RS485 Bivolt - Schneider Electric

O Relé de Proteção Powerlogic P1 da Schneider Electric é projetado para a proteção de alimentadores em sistemas elétricos comerciais, industriais e de utilidades. Oferece um conjunto completo de funções de proteção, incluindo sobrecorrente, falha à terra e religamento automático, garantindo segurança e continuidade operacional. Seus recursos de medição de corrente, interface gráfica com display e portas de comunicação RS485 e USB permitem configuração, monitoramento e integração simplificados em sistemas de automação. O dispositivo opera em uma ampla faixa de tensão bivolt e é certificado conforme normas internacionais de compatibilidade eletromagnética e segurança.

Vantagens e Diferenciais

• Proteção Completa: Inclui funções de proteção contra sobrecorrente, sobrecarga, falha à terra, condutor rompido e falha de disjuntor, conforme padrão ANSI.
• Alimentação Bivolt: Opera em redes de 90 a 240V CA ou 90 a 250V CC, oferecendo flexibilidade de instalação.
• Comunicação Integrada: Equipado com porta RS485 e USB frontal para configuração e monitoramento via software Easergy Pro.

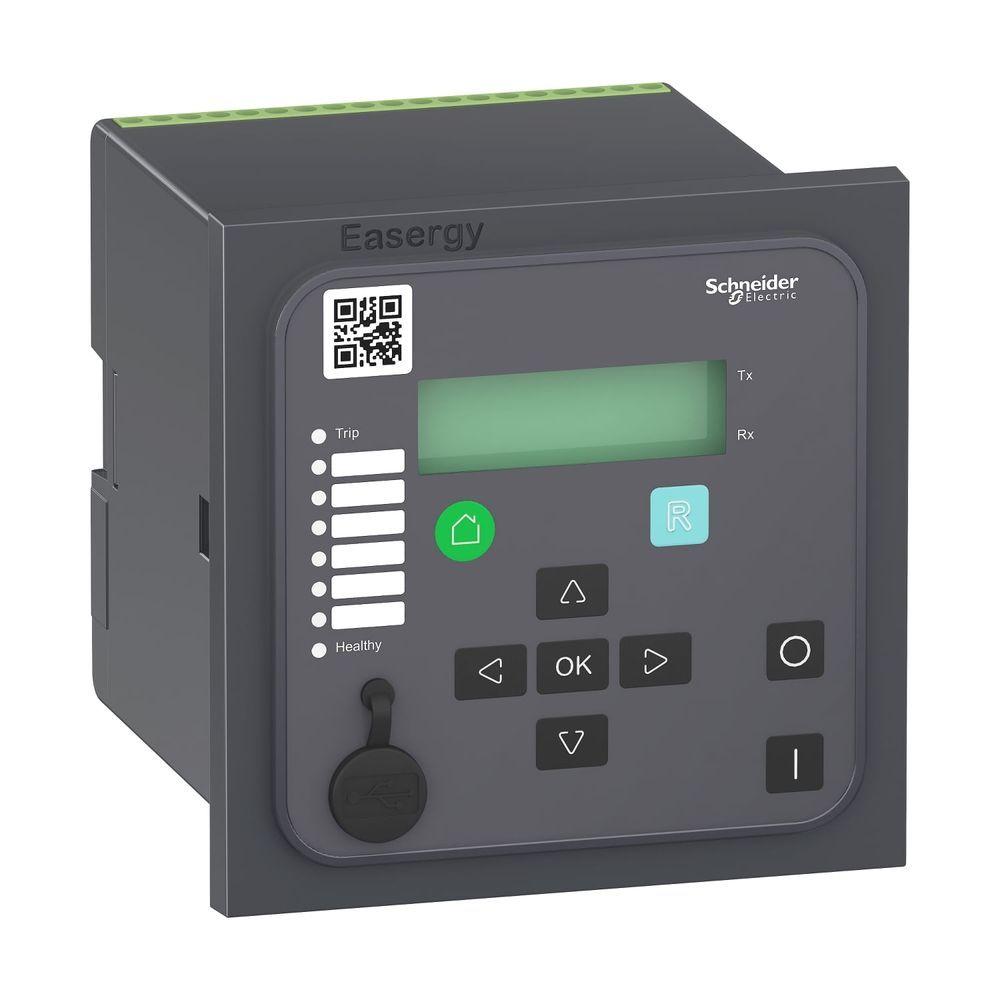

• Interface Gráfica: Display gráfico e 9 teclas facilitam a operação e visualização de parâmetros localmente.
• Conectividade Digital: Possui 8 entradas e 6 saídas digitais para integração em sistemas de automação e controle.
• Certificações: Atende às normas EN 60255-26 para compatibilidade eletromagnética e EN 60255-27 para segurança.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: P1
• Referência do Fabricante: Rel15015
• Tipo de Produto: Relé de Proteção
• Linha de Produto: Powerlogic
• Alimentação: 90...240V CA / 90...250V CC
• Entradas de Medição: 8 1/5A Tc de corrente de fase
• Número de Entradas Digitais (DI): 8
• Número de Saídas Digitais (DO): 6 DO / 1 Watchdog
• Portas de Comunicação: 1 RS485 (posterior) / 1 USB Tipo Mini B (frontal)
• Protocolos de Comunicação: CEI 60870-5-103 / Modbus RTU
• Conexão do Módulo de Temperatura: 1 Par Trançado Blindado
• Consumo Máximo de Potência: 13,5W CA / 4W CC
• Tipo de Visor: Terminal de Visor Gráfico
• Número de Teclas: 9
• Sinalização Local: 6 x LED Vermelho/Laranja Programável, 1 x LED Vermelho Indicador de Disparo, 1 x LED Verde Watchdog
• Funções de Proteção: Falha do Disjuntor (50BF), Sobrecorrente de Fase (50/51), Sobrecorrente de Falta à Terra (50N/51N), Relé de Bloqueio (86), Proteção Contra Sobrecarga Térmica (49), Cold Load Pick-up, Switch On To Fault, Detecção de Inrush, Sobrecorrente de Sequência Negativa (46), Condutor Interrompido (46BC), Religamento (79)
• Funções de Medição: Corrente 3-fase, Corrente RMS, Corrente Pico, Corrente Irrupção, Corrente Sequência Positiva, Corrente Sequência Negativa, Frequência, Temperatura Sobrecarga
• Funções de Controle: Controle Local/Remoto, Botão de Apertar I/O, Digital, Usando Porta Serial
• Funções de Monitoramento: Monitoramento de Disjuntor, Supervisão do Circuito de Disparo (74), Contadores de Eventos, Automonitoramento do Relé
• Registros e Logs: Gravação de Eventos, Registro de Perturbação, Informações de Contexto Viagem
• Tipo de Diagnóstico de Manobra: Supervisão de Circuito de Disparo
• Código ANSI: TCS

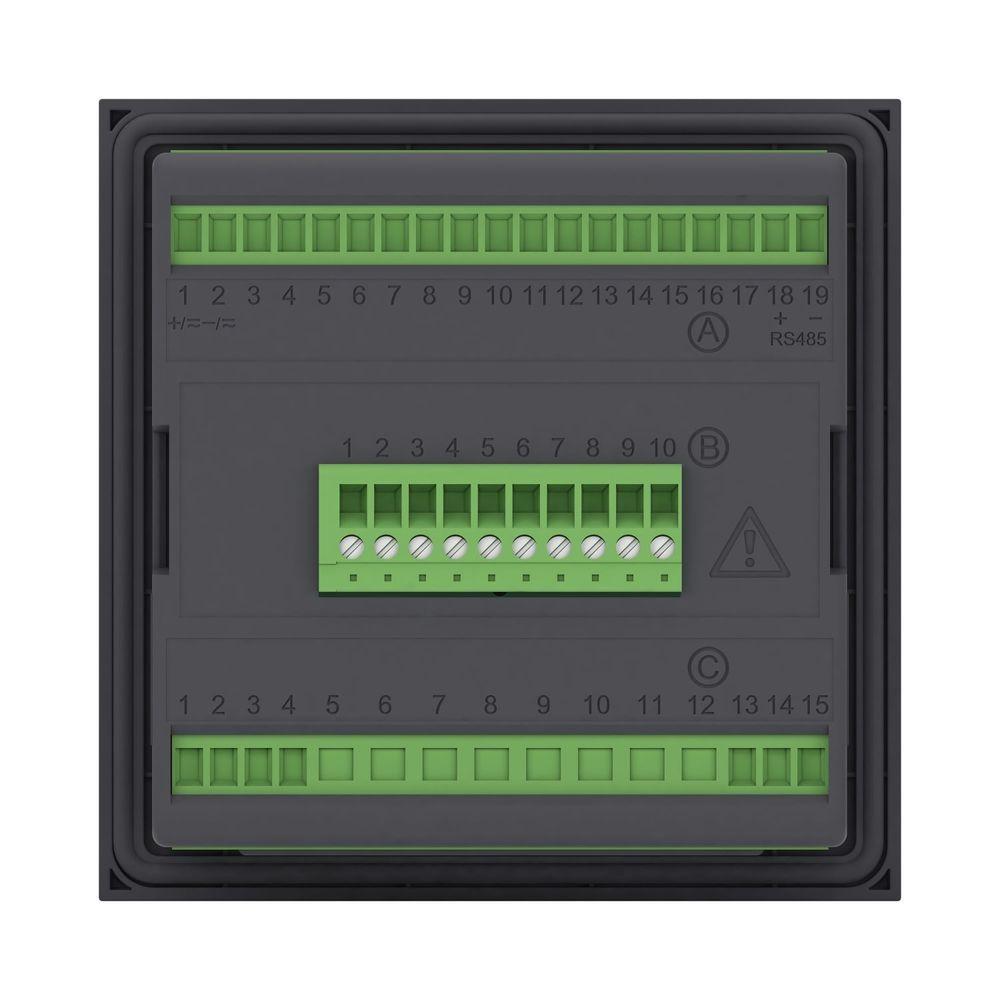

• Conexões - Terminais: Terminais de Parafuso Fixo
• Nome do Software: ESetup Easergy Pro
• Compatibilidade de Comunicação: EN 60255-26:2009, EN 60255-1:2010, EN 60255-27:2005
• Certificações do Produto: CE
• Acessórios Compatíveis: Adaptador de Montagem em Parede (REL15039), Tampa Frontal (REL15040), Grampos de Mola de Montagem (REL15041) ou Grampos de Parafuso (REL15042)
• Montagem do Dispositivo: Faceado
• Suporte de Montagem: Kit de Fixação
• Modo de Montagem: Montagem Faceada
• Aplicação de Relé: Alimentador
• Ciber Segurança: Senha de Proteção
• Proteção de Arco Elétrico: Não
• Altura do Produto: 11.65cm
