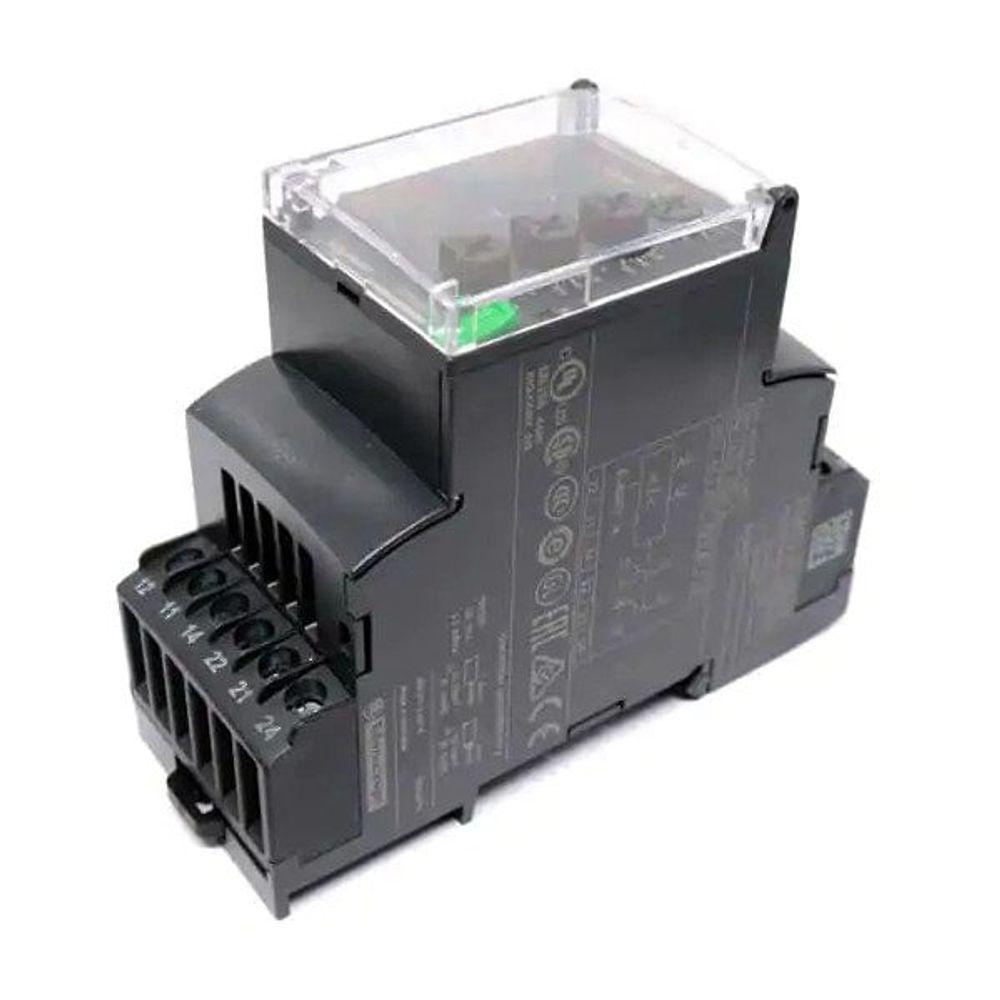

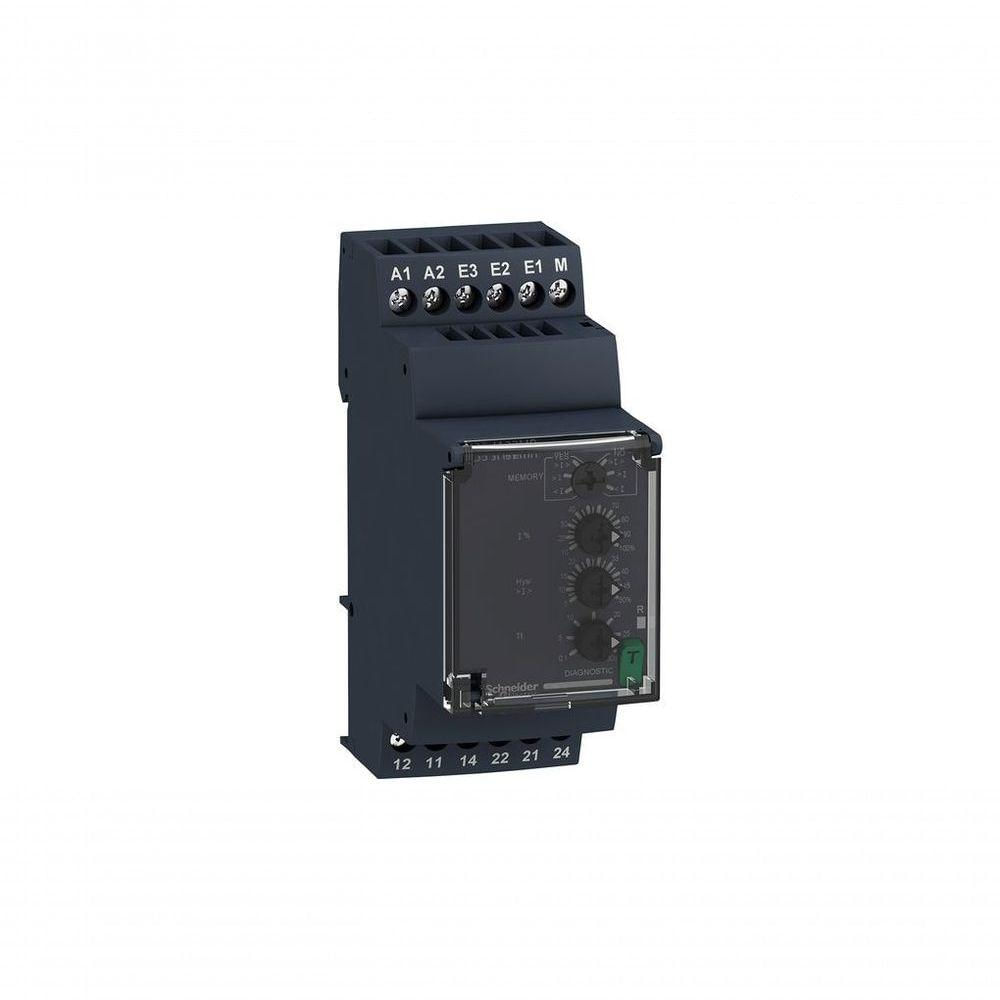

Relé De Controle De Corrente RM35JA Medição E Supervisão 2NA+2NF 220V Schneider Electric

Relé de Controle de Corrente RM35JA - Medição e Supervisão

O Relé de Controle de Corrente RM35JA da Schneider Electric é projetado para medição e supervisão de circuitos elétricos. Ele monitora sobrecorrente e subcorrente em modo janela, oferecendo proteção precisa contra variações indesejadas. Com faixa de medição ajustável de 0,3 a 15A e tensão de alimentação de 220V, é versátil para diversas instalações industriais e comerciais. Seus contatos de saída 2NA+2NF permitem integração flexível em sistemas de controle e automação. A construção robusta e a confiabilidade da marca Schneider Electric asseguram desempenho contínuo em aplicações críticas.

Vantagens e Diferenciais

• Monitoramento de Corrente: Detecta sobrecorrente e subcorrente em modo janela, protegendo o circuito.
• Contatos de Saída: Oferece 2 contatos normalmente abertos e 2 normalmente fechados (2NA+2NF) para flexibilidade de controle.
• Faixa de Ajuste: Permite ajuste da faixa de medição de corrente de 0,3 a 15A, adaptando-se a diferentes aplicações.
• Tensão de Alimentação: Opera com tensão nominal de 220V e ampla faixa de 24 a 240V AC/DC, sendo versátil para instalações diversas.
• Capacidade de Comutação: Suporta comutação de até 2000 VA, adequado para cargas elétricas significativas.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: RM35JA
• Referência Fabricante: RM35JA32MR
• Tipo de Produto: Relé de Controle de Corrente
• Parâmetros Monitorados do Relé: Sobrecorrente ou subcorrente no modo janela
• Tipo de Contato e Composição: 2 C/O
• Tensão de Alimentação Nominal [Us]: 24... 240V AC / DC 50/60Hz +/- 10%
• Limites de Tensão de Alimentação: 20,4... 264V AC / DC
• Faixa de Medição:
  • 0,15... 1,5A terminais E1-M
  • 0,5... 5A terminais E2-M
  • 1,5... 15A terminais E3-M
  • 150 mA... 15A Corrente AC / DC 50/60Hz
• Tipo de Atraso de Tempo: Ajustável 0,1... 30 s, +/- 10% do valor da escala completa ao cruzar o limite
• Capacidade de Comutação em VA: 2000 VA
• Redefinir Hora: 1500 ms na tensão máxima
• Tensão Máxima de Comutação: 250V AC
• Corrente de Comutação Mínima: 10 mA a 5V DC
• Corrente de Comutação Máxima: 8A AC
• Contatos de Saída: 2 C/O
• Corrente de Saída Nominal: 8A
• Consumo de Energia em VA: 3,5 VA AC
• Consumo Máximo de Energia em W: 1,5W DC
• Resistência entre Terminais:
  • 0,005 Ohm nos terminais E3-M
  • 0,015 Ohm nos terminais E2-M
  • 0,05 Ohm nos terminais E1-M
• Limites Operacionais: -15% +10% Un
• Garantia: 3 anos
