Relé De Ace Schmersal Srb301mc-24v 3 Contatos 24vac-dc Bivolt

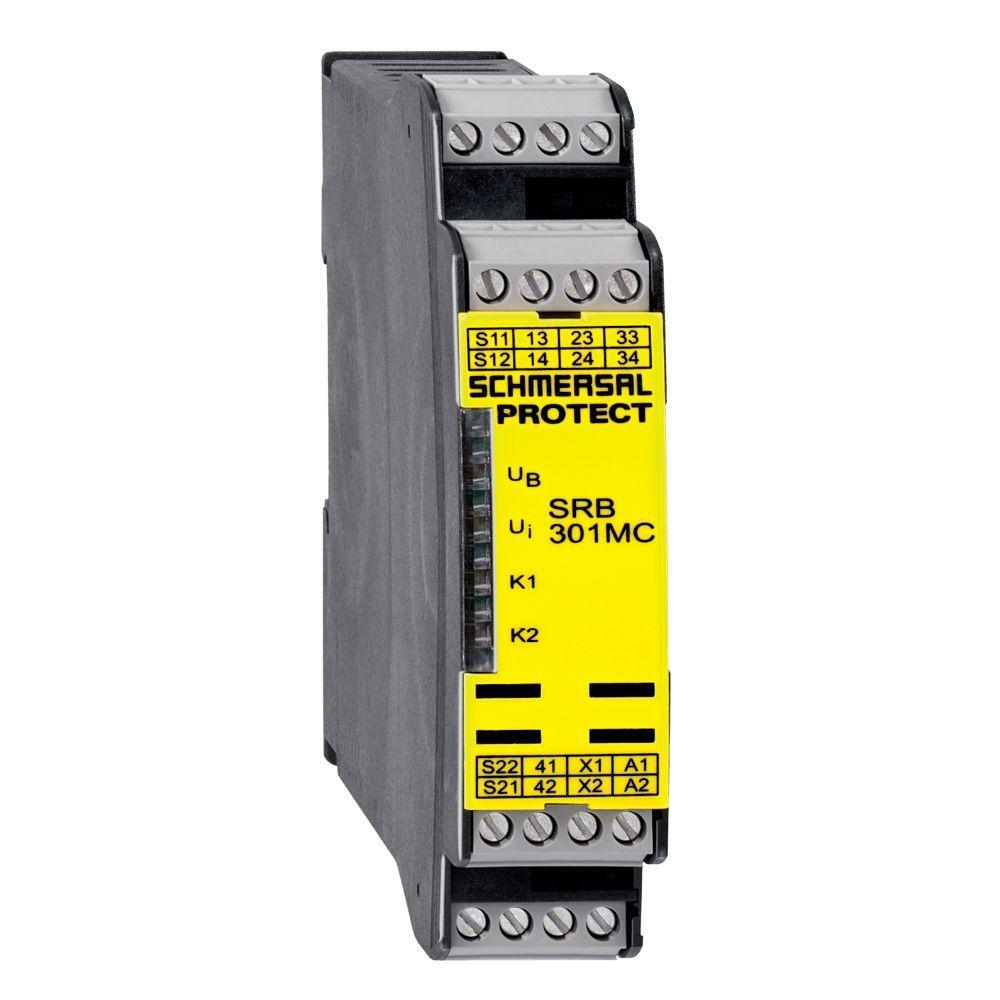

Relé de Segurança Schmersal SRB301MC-24V para Sistemas Industriais

O Relé de Segurança Schmersal SRB301MC-24V é um componente essencial para sistemas de proteção em máquinas e equipamentos industriais. Ele oferece aprimorada com funções integradas de detecção de falhas, como ruptura de cabo e curto-circuito. Seus contatos com guia positivo e a robusta proteção IP garantem operação mesmo em ambientes de automação e de alta qualidade. O produto é com redes de 24V AC e DC e inclui 4 LEDs para monitoramento do estado.

Vantagens e Diferenciais

• Voltagem Bivolt: Com redes de 24V AC e DC, oferecendo flexibilidade de instalação.
• Contatos de Segurança: Possui 3 contatos de segurança e 2 contatos normalmente fechados para maior confiabilidade em circuitos de proteção.
• Proteção IP: Invólucro com IP40, espaço de instalação com IP54 e terminais com IP20, garantindo resistência a poeira e água.
• Detecção de Falhas: Inclui funções de detecção de ruptura de cabo, curto-circuitos e fuga à terra, aumentando a operacionalidade.
• Indicação Integrada: Equipado com 4 LEDs para monitoramento claro do estado do relé.
• Robustez Mecânica: Material auto-extinguível e resistente a vibrações e impactos, adequado para ambientes industriais.

Especificações Técnicas

• Fabricante: Ace Schmersal
• Modelo: SRB301MC-24V
• Voltagem: Bivolt
• Tensão de Operação: 24 Vac -15% / +10% / 24 Vdc -15% / +20%
• Faixa de Frequência: 50Hz / 60Hz
• Potência Admissão Elétrica: 2W
• Potência Admissão Elétrica: 4,9 VA
• Contatos de Segurança: 3
• Contatos Normalmente Fechados: 2
• Contatos Auxiliares: 1
• Capacidade de Comutação AC-15: 230VAC / 6A
• Capacidade de Comutação DC-13: 24VDC / 6A
• Capacidade de Comutação Contatos Auxiliares: 24VDC / 2A
• Número de LEDs: 4
• Material do Invólucro: Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo
• Material dos Contatos: AgSnO, Ag-Ni, auto limpante, contatos com guia positivo
• Tipo de Proteção do Invólucro: IP40
• Tipo de Proteção do Espaço de Instalação: IP54
• Tipo de Proteção dos Terminais: IP20
• Resistência a Vibrações: 10...55Hz, amplitude 0.35mm, 15%
• Resistência a Impactos: 30g / 11 ms
• Temperatura para Operação: -25...+55 °C
• Temperatura para Armazenar e Transportar: -40...+85 °C
• Altura de Instalação Permitida Máxima: 2.000 m
• Seção Mínima dos Cabos: 0,25mm²
• Seção Máxima dos Cabos: 2,5mm²
• Binário de Aperto dos Terminais: 0,6 Nm
• Tipo de Cabo Admissível: Rígido de um fio
• Nível de Conexão Mecânica: Screw Terminals
• Fusível Eletrônico: Sim
• Detecção de Ruptura do Cabo: Sim
• Reconhecimento de Curto-circuitos: Sim
• Circuito de EDM: Sim
• Função de Reinício Automático: Sim
• Detecção de Fuga à Terra: Sim

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
