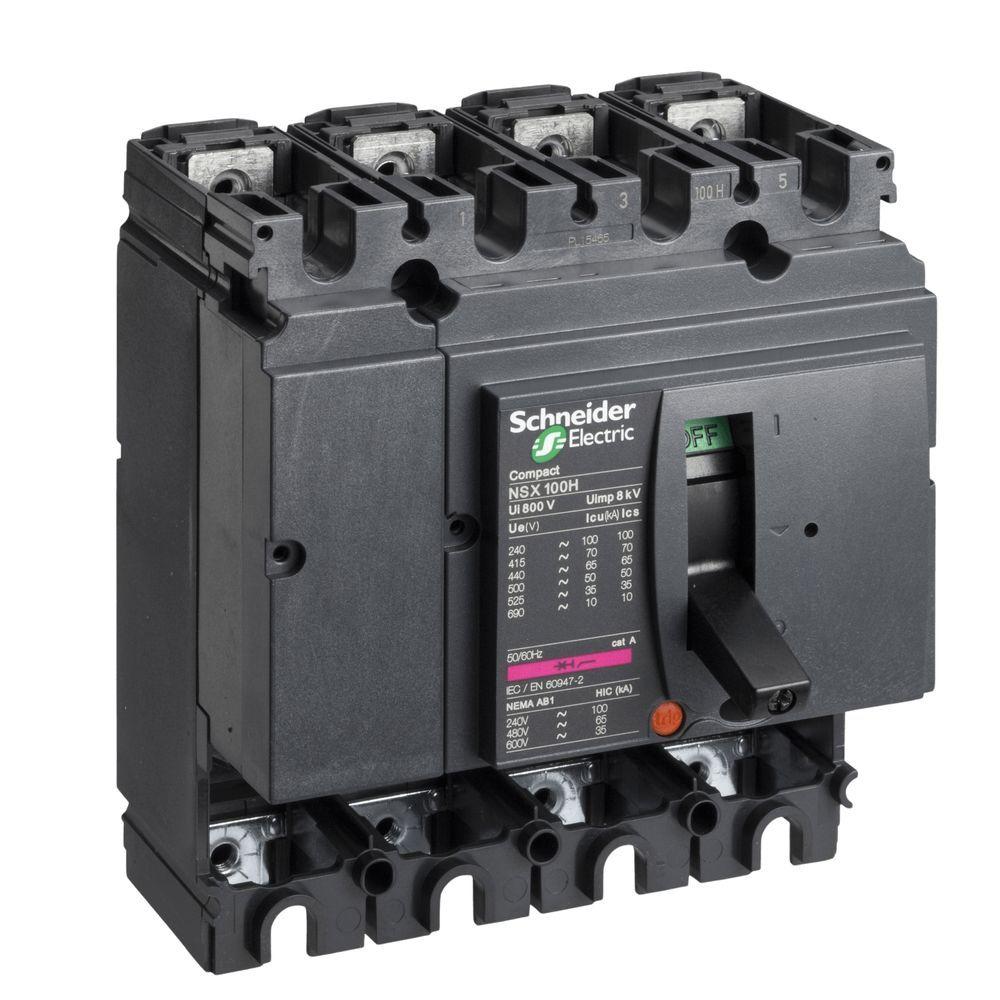

Quadro Básico NSX100N Estrutura Tetrapolar 4P Sem Disparo 50kA Bivolt Schneider Electric

Quadro Básico NSX100N Estrutura Tetrapolar 4P Sem Disparo 50kA 690VAC Bivolt Schneider Electric

A estrutura básica tetrapolar NSX100N da Schneider Electric é projetada para o disjuntor Compact NSX100N, otimizando espaço e capacidade de interrupção em aplicações de. Sua capacidade de interrupção ICU de 50kA a 415VAC e tensão operacional nominal de 690VAC oferecem robustez para necessidades padrão e específicas. A montagem fixa, conexões frontais e passo de 35mm facilitam a instalação, enquanto a ausência de unidade de disparo permite flexibilidade na escolha do componente adequado. É um componente essencial para quadros elétricos que demandam confiabilidade e durabilidade, com até 50000 ciclos de operação.

Vantagens e Diferenciais

• Estrutura tetrapolar: Projetada para disjuntor Compact NSX100N, otimizando espaço e capacidade de interrupção.
• Alta capacidade de interrupção: ICU de 50kA a 415VAC 50/60Hz, adequada para aplicações padrão e específicas.
• Tensão operacional nominal: 690VAC 50/60Hz, com compatibilidade para diferentes tipos de unidade de disparo (vendida separadamente).
• Montagem fixa e conexões frontais: Facilita a instalação com passo de conexão de 35mm.
• Durabilidade mecânica: Suporta até 50000 ciclos de operação em condições específicas de tensão.
• Compatibilidade ideal: Estrutura básica sem unidade de disparo, permitindo a escolha da unidade adequada ao projeto.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: NSX100N
• Nome abreviado do dispositivo: NSX100N
• Tipo de produto ou componente: Quadro básico
• Linha de produtos: Compact
• Postes: 4P
• Posição neutra: Esquerda
• Corrente nominal [In]: 100A a 40 graus C
• Tensão operacional nominal [Ue]: 690V CA 50/60Hz
• Tipo de rede: AC
• Frequência da rede: 50/60Hz
• Categoria de utilização: Categoria A
• Nível de performance: N 50 KA 415V CA
• Tipo de controle: Alternar
• Modo de montagem: Fixo
• Tensão estipulada de isolamento [Ui]: 800V CA 50/60Hz
• Tensão de resistência aos choques [Uimp]: 8 kV
• Capacidade de ruptura em nominal [Ics]: 10 kA a 660/690V CA 50/60Hz
• Capacidade de ruptura em nominal [Ics]: 35 kA a 525V CA 50/60Hz
• Capacidade de ruptura em nominal [Ics]: 36 kA a 500V CA 50/60Hz
• Capacidade de ruptura em nominal [Ics]: 50 kA a 380/415V CA 50/60Hz
• Capacidade de ruptura em nominal [Ics]: 50 kA a 440V CA 50/60Hz
• Capacidade de ruptura em nominal [Ics]: 90 kA a 220/240V CA 50/60Hz
• Durabilidade mecânica: 10000 ciclos 690V CA 50/60Hz In
• Durabilidade mecânica: 20000 ciclos 690V CA 50/60Hz In/2
• Durabilidade mecânica: 30000 ciclos 440V CA 50/60Hz In
• Durabilidade mecânica: 50000 ciclos 440V CA 50/60Hz In/2
• Ligação superior: Frontal
• Ligação inferior: Frontal
• Passo de conexão: 35mm
• Tipo de proteção: Sem proteção
• Referência fabricante: LV429011
• Altura do produto: 16,1cm
• Largura do produto: 14cm
• Profundidade do produto: 8,6cm
