Quadro Básico NSX100F Tetrapolar 100A 36kA 415VAC 690VAC 14cm Schneider Electric

Quadro Básico NSX100F Tetrapolar 100A com Interrupção de 36kA a 415VAC 50/60Hz 690VAC 14cm Schneider Electric

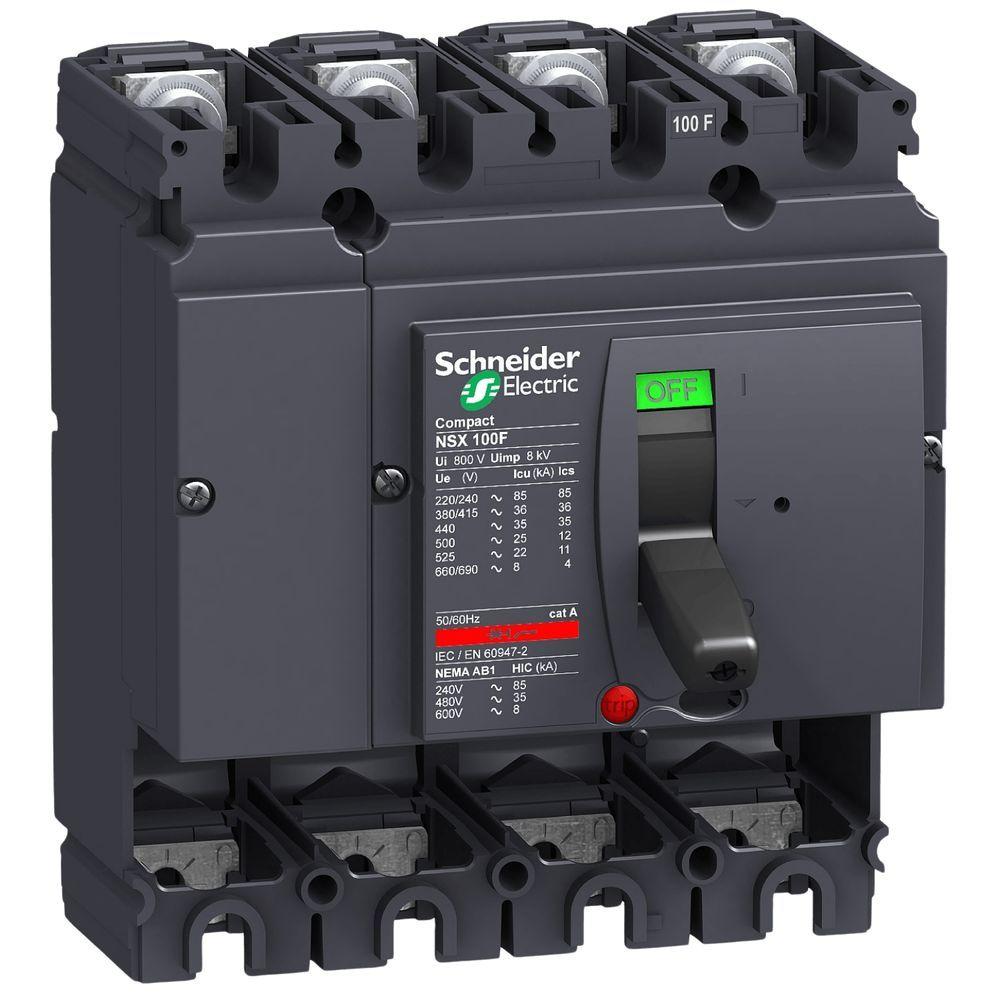

O Quadro Básico Schneider Electric NSX100F é um componente tetrapolar projetado para a linha de disjuntores Compact NSX, otimizando a elétrica em painéis. Oferece uma capacidade de interrupção de 36kA a 415V CA, garantindo proteção eficaz para aplicações padrão e específicas. Seu design compacto, com montagem fixa e conexões frontais, facilita a instalação e economiza espaço. Com diversas unidades de disparo adquiridas separadamente, permite a customização do sistema de proteção conforme a necessidade do projeto.

Vantagens e Diferenciais

• Quadro Básico Tetrapolar: Com disjuntor Compact NSX100F de 4 polos, otimizando a elétrica.
• Capacidade de Interrupção de 36kA: Oferece proteção robusta em redes de até 415V CA, adequado para diversas aplicações.
• Tensão Operacional de 690V CA: Suporta uma ampla faixa de tensão, com operação em 50/60Hz para flexibilidade.
• Montagem Fixa e Compacta: Com dimensões de 14cm de largura, 16,1cm de altura e 8,6cm de profundidade, economiza espaço no painel.
• Conexões Frontais: Facilita a instalação e a fiação, tanto na ligação superior quanto inferior.
• Compatibilidade Modular: Aceita diferentes unidades de disparo adquiridas separadamente, permitindo customização da proteção.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: NSX100F
• Tipo de Produto: Quadro Básico
• Linha de Produtos: Compact NSX100...250
• Aplicação: De Polos: 4P (Tetrapolar)
• Posição do Neutro: Esquerda
• Corrente Nominal [In]: 100A a 40 graus C
• Tensão de Operação Nominal [Ue]: 690V CA 50/60Hz
• Tipo de Rede: CA
• Frequência da Rede: 50/60Hz
• Capacidade de Interrupção [Icu]: 36 KA a 415V CA
• Tensão de Isolamento Estipulada [Ui]: 800V CA 50/60Hz
• Tensão de Resistência aos Choques [Uimp]: 8 Kv
• Capacidade de Interrupção Adicional: 11 KA a 525V CA, 35 KA a 440V CA, 4 KA a 660/690V CA, 85 KA a 220/240V CA, 12,5 KA a 500V CA
• Ciclos de Vida Útil: 10000 Ciclos a 690V CA (In), 20000 Ciclos a 690V CA (In/2), 30000 Ciclos a 440V CA (In), 50000 Ciclos a 440V CA (In/2)
• Categoria de Uso: Categoria A
• Nível de Desempenho: F 36 KA 415V CA
• Tipo de Controle: Alavanca Articulada
• Modo de Montagem: Fixo
• Tipo de Proteção: Sem Proteção
• Ligação Superior: Frontal
• Ligação Inferior: Frontal
• Passo de Conexão: 35mm
• Altura do Produto: 16,1cm
• Largura do Produto: 14cm
• Profundidade do Produto: 8,6cm
• Referência do Fabricante: LV429008
• Garantia: 3
