Propulsor De Velocidade Variável Atv320u06m3c Inversor De Frequência Compacto 220v Schneider

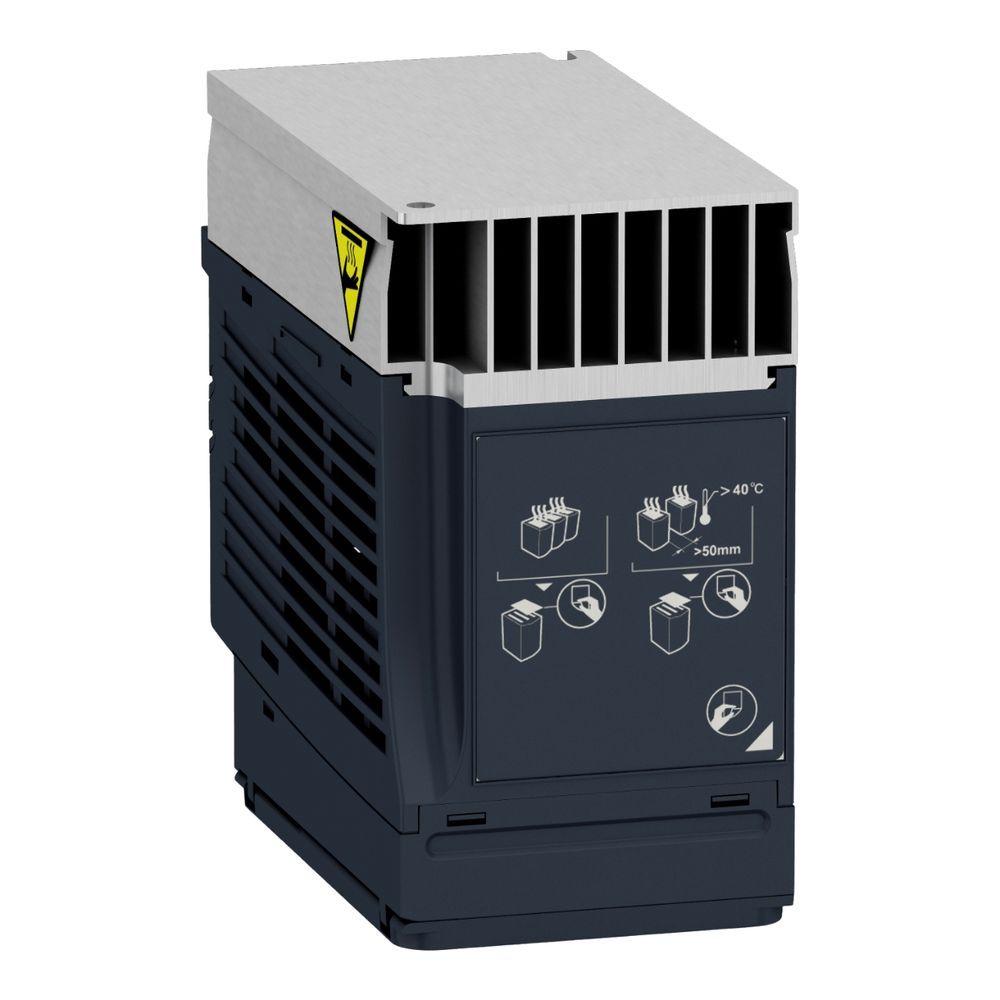

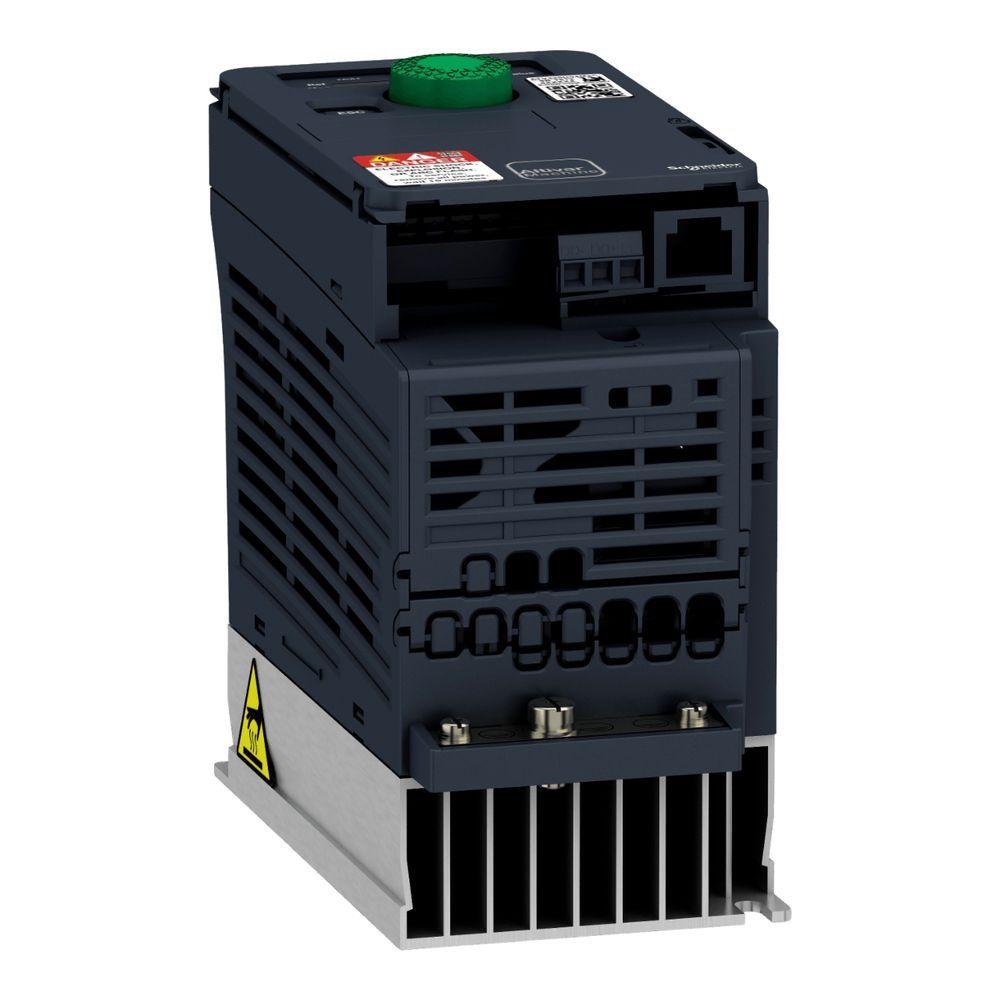

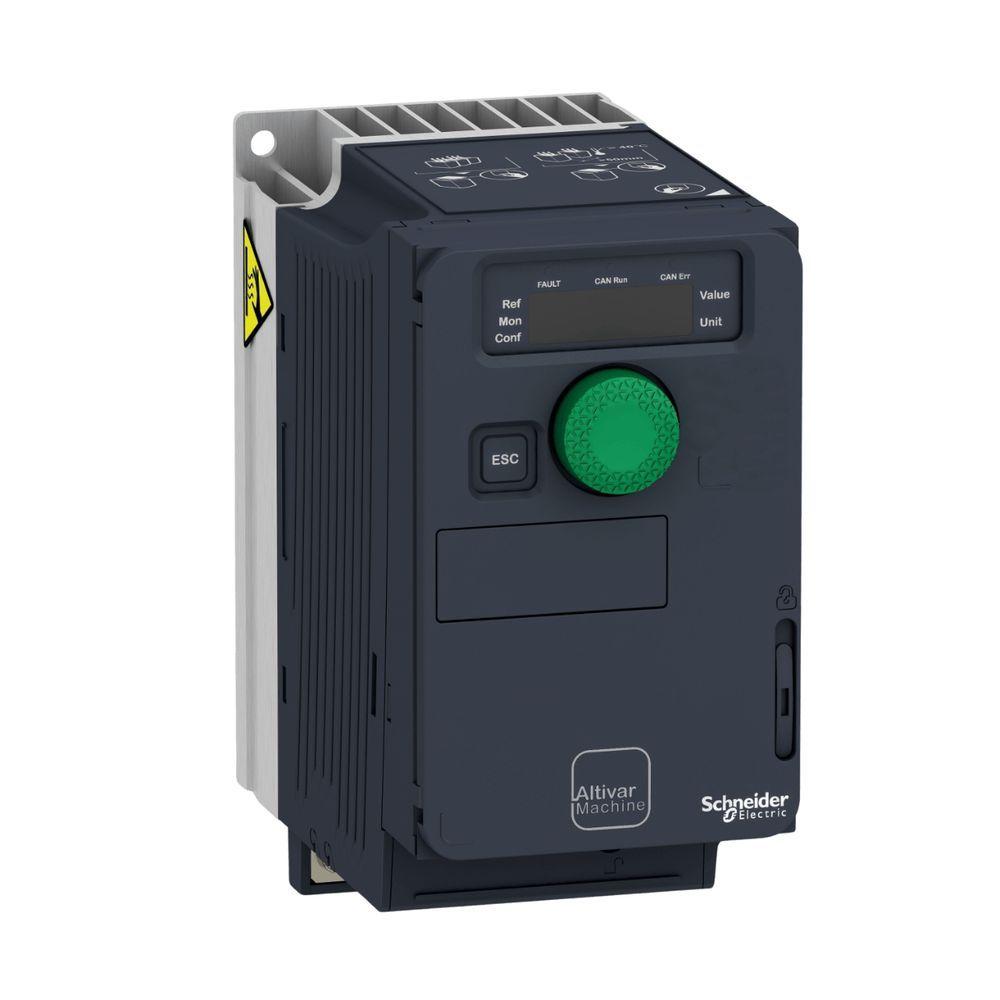

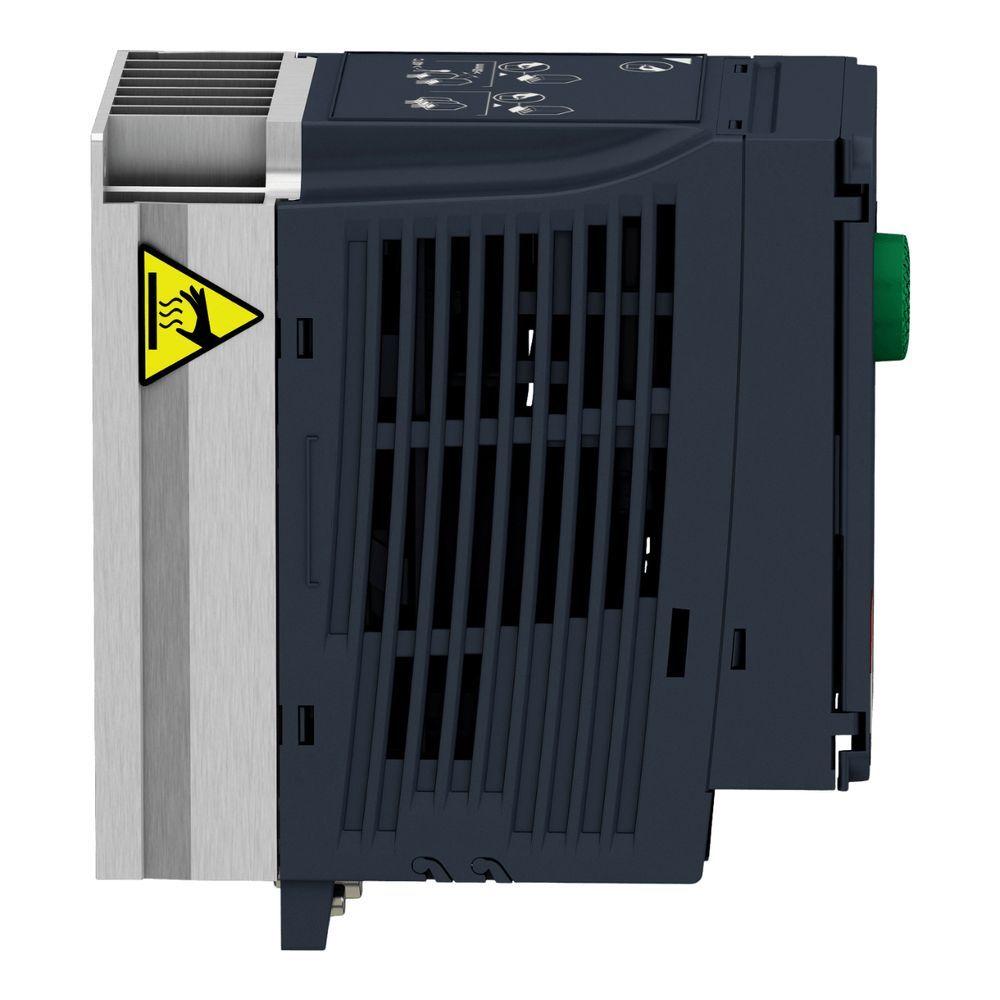

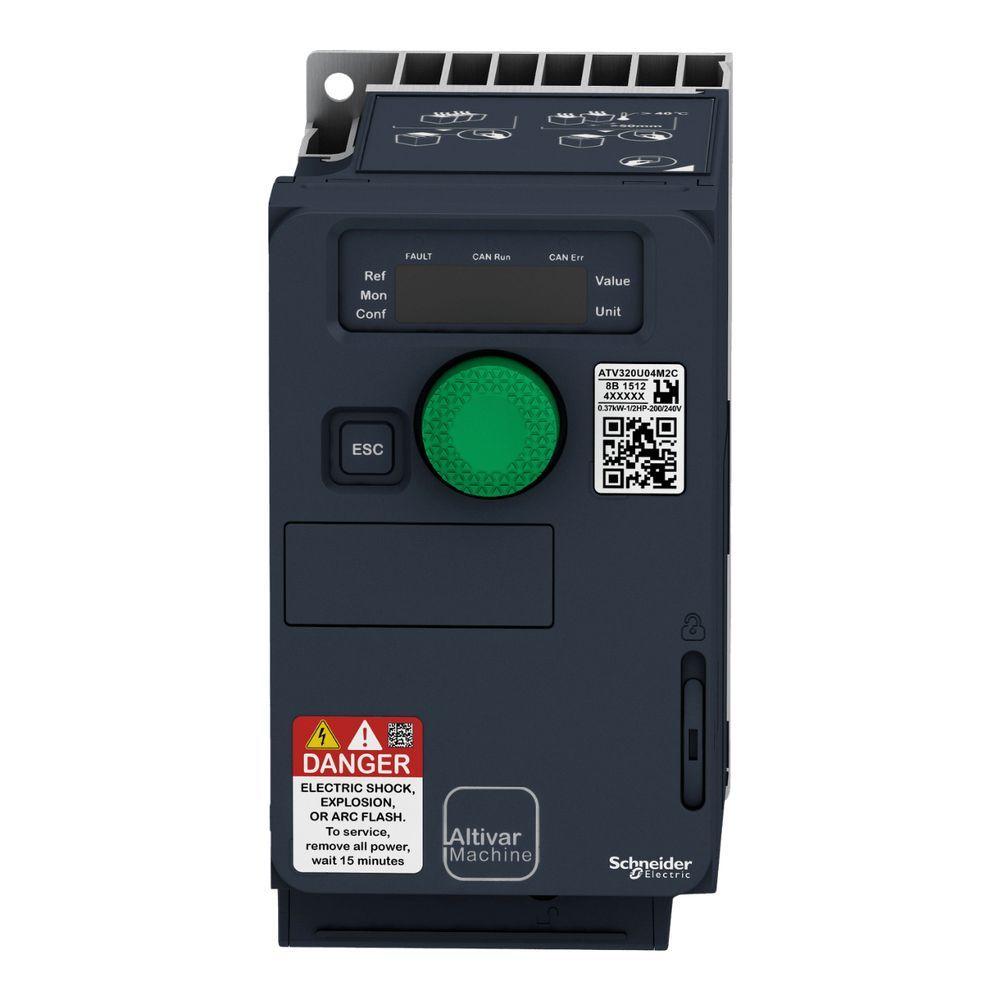

Propulsor de Velocidade Variável ATV320U06M3C

O Propulsor de Velocidade Variável ATV320U06M3C da Schneider Electric é um inversor de frequência compacto projetado para aplicações em máquinas complexas, como manuseio de materiais e sistemas de bombeamento. Oferece controle preciso de motores assíncronos e síncronos através de perfis como controle vetorial sem sensor e relação tensão/frequência. Sua conectividade é ampliada com protocolos nativos Modbus e Canopen, além de suporte para módulos de comunicação opcionais como Profinet e Ethercat. O dispositivo é adequado para instalação em parede em ambientes industriais, apresentando proteções integradas contra falhas elétricas e térmicas. A linha Altivar Machine ATV320 é reconhecida pela robustez e integração em automação.

Vantagens e Diferenciais

• Protocolos de Comunicação: Inclui suporte nativo a Modbus serial e Canopen, com opção para módulos de comunicação adicionais como Profinet e Ethernet/IP.
• Controle de Motor: Oferece perfis de controle avançados, incluindo controle vetorial sem sensor para motores assíncronos e síncronos.
• Conectividade Robusta: Possui 7 entradas digitais, 3 saídas digitais, 3 entradas analógicas e 1 saída analógica para integração flexível em sistemas.
• Proteção Integrada: Conta com proteções contra sobrecorrente, curto-circuito, sobreaquecimento e interrupção de fase.
• Formato Compacto: Projetado com dimensões reduzidas (143,0x72,0x138,0cm) para instalação em espaços limitados.
• Frenagem Eficiente: Inclui frenagem por injeção CC e chopper de frenagem integrado para paradas controladas.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: ATV320U06M3C
• Linha de Produtos: Altivar Machine ATV320
• Tipo de Produto: Propulsor de Velocidade Variável
• Aplicação: Máquinas Complexas
• Voltagem: 220V
• Tensão Nominal de Fornecimento: 200...240V - 15...10%
• Alimentação: Trifásica
• Potência: 0,55 Kw
• Potência (cv): 0,75 Cv
• Corrente de Saída Nominal: 3,7A
• Corrente Máxima de Entrada: 4,9A
• Frequência da Rede: 50...60Hz
• Frequência de Saída Máxima: 0,599 Khz
• Frequência de Comutação Nominal: 4 Khz
• Potência Aparente: 1,7 Kva a 240v (trabalho pesado)
• Protocolos de Comunicação: Modbus Serial, Canopen
• Módulos de Opção de Comunicação: Canopen, Ethercat, Profibus DP V1, Profinet, Ethernet Powerlink, Ethernet/IP, Devicenet
• Grau de Proteção (IP): IP20
• Filtro EMC: Sem Filtro EMC
• Número de Entradas Digitais: 7
• Número de Saídas Digitais: 3
• Número de Entradas Analógicas: 3
• Número de Saídas Analógicas: 1
• Tipo de Saída de Relé: Configurável
• Método de Acesso: Escravo Canopen
• Operação em 4 Quadrantes: Verdadeiro
• Perfil de Controle para Motor Assíncrono: Relação Tensão/Frequência (5 Pontos), Controle Vetorial de Fluxo Sem Sensor, Relação Tensão/Frequência - Economia de Energia (U/F ao Quadrado), Controle do Vetor de Fluxo Sem Sensor - Economia de Energia, Relação de Tensão/Frequência (2 Pontos)
• Perfil de Controle para Motor Síncrono: Controle Vetorial Sem Sensor
• Rampas de Aceleração/Desaceleração: Linear, U, S, Cus, Comutação de Rampa, Adaptação em Rampa, Aceleração/Desaceleração Paragem Automática Com Injeção DC
• Compensação de Diferença de Velocidade: Automático Seja Qual For A Carga, Ajustável 0..0,300%
• Frenagem até à Paralisação: Por Injeção CC
• Chopper de Frenagem Integrado: Verdadeiro
• Dissipação de Alimentação: Autorefrigerado: 31w a 200v 4 Khz
• Tipo de Proteção: Interrupções da Fase de Entrada, Sobrecorrente Entre Fases de Saída e Terra, Proteção Contra Sobreaquecimento, Curto-circuito Entre Fases do Motor, Proteção Térmica
