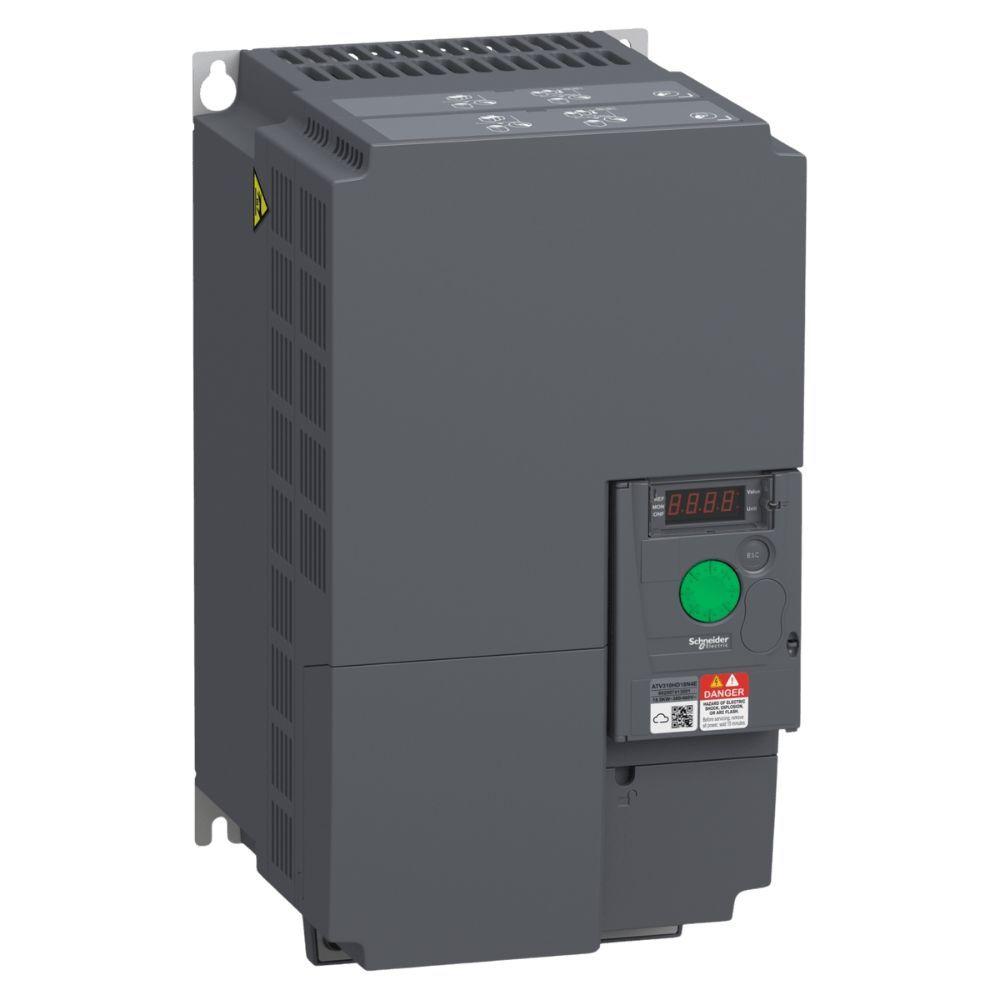

Propulsor De Velocidade Variável ATV310HD18N4E Frequência 380V Schneider Electric

Propulsor de Velocidade Variável ATV310HD18N4E Frequência 380V Sem Filtro EMC Schneider Electric

O inversor de frequência Schneider Electric ATV310HD18N4E da linha Easy Altivar 310 é indicado para acionamento de motores em máquinas simples. Oferece potência de 18,5kW/25cv em regime pesado, corrente de saída de 39A e operação trifásica em 380...460Vca. Conta com comunicação Modbus via RS485, múltiplos modos de controle de motor e proteções elétricas integradas. Pode ser aplicado em máquinas têxteis, de transporte de materiais, cerâmica, embalagem, ferramentaria e madeira.

Vantagens e Diferenciais Linha Easy Altivar 310:

• Solução da Schneider Electric para aplicações em máquinas simples.
• Potência em regime pesado: 18,5 Kw / 25cv com corrente de saída de 39A.
• Operação trifásica: Tensão de alimentação de 380...460Vca sem filtro EMC integrado.
• Comunicação Modbus: Interface RS485 com conector RJ45 frontal e múltiplas taxas de transmissão.
• Controle de motor: Modos V/f, V/f quadrático para economia de energia e controle vetorial sem sensor (SVC).
• Proteções integradas: Contra sobretensão, subtensão, sobrecorrente, curto-circuito, sobreaquecimento e perda de fase.

Especificações Técnicas

• Fabricante: Schneider Electric
• Marca: Schneider Electric
• Modelo: ATV310HD18N4E
• Tipo de Produto: Propulsor de Velocidade Variável
• Linha de Produto: Easy Altivar 310
• Aplicação Específica do Produto: Máquina Simples
• Tipo de Montagem: Com dissipador
• Número de Fases da Rede: Trifásico
• Tensão Nominal de Fornecimento: 380...460V -15...+10%
• Tensão (V): 380V
• Alimentação do Motor (regime pesado): 18,5kW / 25cv
• Alimentação do Motor (regime normal): 22kW / 30cv
• Corrente de Saída Contínua (regime pesado): 39A
• Corrente de Saída Contínua (regime normal): 43A
• Corrente da Linha a 380V (regime pesado): 55,3A
• Corrente da Linha a 380V (regime normal): 54,1A
• Corrente da Linha a 460V (regime pesado): 45,8A
• Corrente da Linha a 460V (regime normal): 45,1A
• Potência Aparente a 460V (regime pesado): 36,5kva
• Potência Aparente a 460V (regime normal): 35,7kva
• Linha Potencial ISC (regime pesado): 22ka
• Linha Potencial ISC (regime normal): 5ka
• Nível de Ruído: 50db
• Filtro EMC: Sem Filtro EMC
• Tipo de Resfriamento: Ventilador integrado
• Protocolo de Comunicação: Modbus
• Tipo de Conector: RJ45 frontal para Modbus
• Interface Física: RS485 2 fios para Modbus
• Estrutura de Transmissão: RTU Modbus
• Taxas de Transmissão: 4800 / 9600 / 19200 / 38400 Bit/s
• Número de Endereços Modbus: 1247
• Serviços de Comunicação Modbus: Leitura e escrita de registros (03, 06, 16, 23, 43)
• Frequência de Saída: 0,5-400Hz
• Frequência de Comutação Nominal: 4kHz
• Frequência de Comutação Ajustável: 2...12kHz
