Para-raios Com Cartucho De Encaixe Iprd Pv-dc Proteção Tipo 2 1.000 V +-- 10% Cc 40 Ka A9l40281

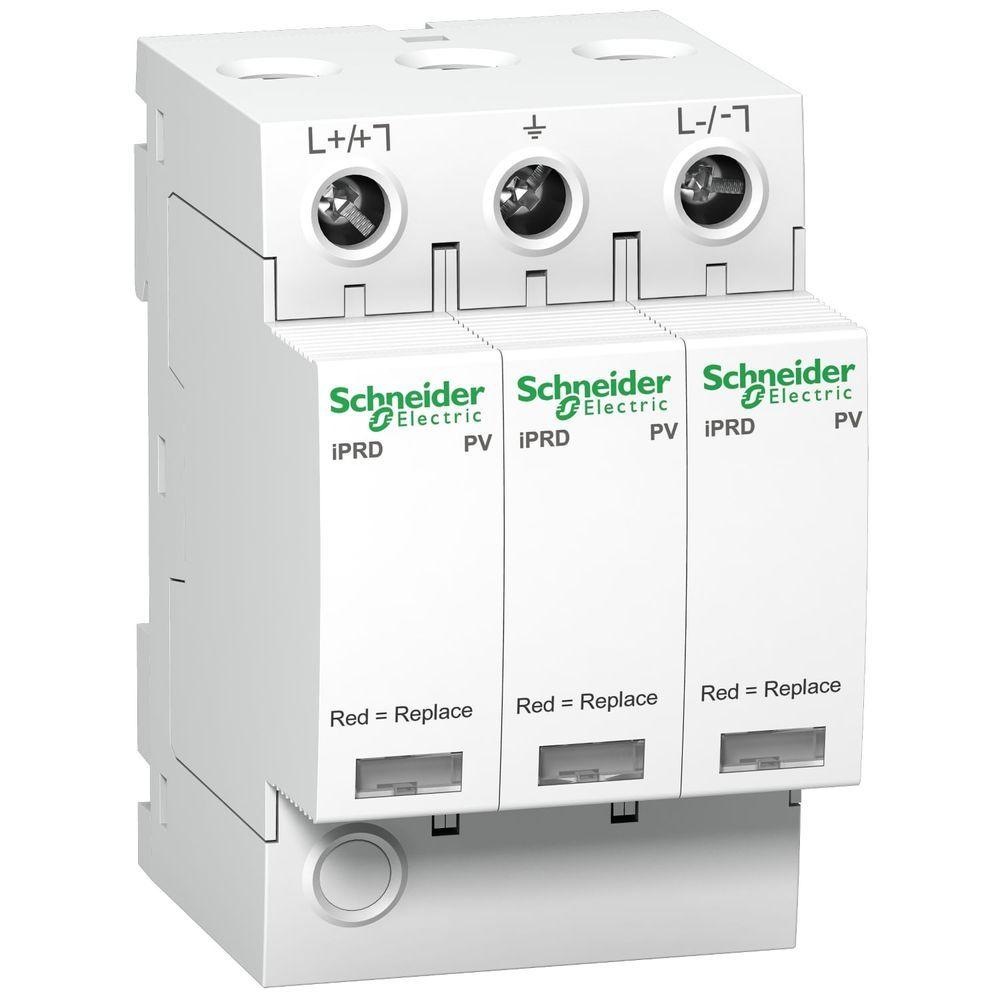

Para-raios Com Cartucho De Encaixe Iprd Pv-dc

O para-raios com cartucho de encaixe Schneider Electric IPRD PV-DC oferece proteção específica para sistemas fotovoltaicos. Ele assegura a instalação contra sobretensões do Tipo 2, com tensão nominal de 1000V CC. Seus recursos incluem disjuntor integrado e sinalização, facilitando a identificação do status operacional. Indicado para montagem em trilho DIN em quadros elétricos, é uma solução para a proteção de inversores e módulos solares. A Schneider Electric traz sua experiência em eletricidade para um componente essencial em instalações de energia renovável.

Vantagens e Diferenciais

• Proteção Tipo 2: Especificamente desenvolvido para sistemas fotovoltaicos, oferecendo proteção contra sobretensões conforme a norma.
• Disjuntor Integrado: Equipado com dispositivo secionador integrado, proporcionando e facilitando a manutenção.
• Alta Capacidade: Suporta tensão de operação nominal de 1000V CC, com corrente nominal de descarga de 15 kA e máxima de 40 kA.
• Sinalização: Possui sinalizador branco/vermelho que indica o status do dispositivo.
• Montagem Prática: Projetado para encaixe em trilho DIN, com conexões por terminal túnel para cabos de 2,5 a 25mm².
• Tecnologia MOV: Utiliza varistores de óxido metálico (MOV) para uma resposta rápida, com tempo de resposta = 25 ns.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: IPRD PV-DC
• Referência Fabricante: A9L40281
• Tipo de Produto: Para-raios com cartucho de encaixe
• Descrição de Polos: 2P
• Tipo de Saída: (sem tensão)
• Composição de Contatos de Sinal: 1 SD (1 F/A)
• Tipo de Proteção Contra Sobretensão: Rede de elétrica
• Tensão em Circuito Aberto [Uoc]: 833V
• Tipo de Classe de Proteção Contra Sobretensão: Tipo 2
• Tecnologia de Proteção Contra Sobretensão: MOV
• Tensão de Operação Nominal [Ue]: 1.000V +/- 10% CC
• Corrente Nominal de Descarga [In]: 15 kA
• Corrente Máxima de Descarga [Imax]: 40 kA
• Tensão Contínua Máxima de Operação [Ucpv]: Modo diferencial: 1000V L+/L-, Modo comum: 1000V L+/PE, Modo comum: 1000V L-/PE
• Nível Máximo de Proteção de Tensão [Up]: Modo comum 3,9 kV Tipo 2 L+/PE, Modo comum 3,9 kV Tipo 2 L-/PE, Modo diferencial 3,9 kV Tipo 2 L+/L-
• Tipo de Dispositivo Secionador: Integrated disconnector
• Corrente de Curto-circuito [Iscpv]: 200A
• Sinalização: Branco/vermelho
• Sinalizador: Sinalizador
• Tensão do Circuito de Sinalização: CA: 250V 50/60Hz
• Corrente de Saída de Sinalização: 0,25A
• Modo de Montagem: De encaixe
• Suporte de Montagem: Trilho DIN
• Desvios de 9mm: 6
• Tempo de Resposta: = 25 Ns
• Conexões - Terminais: Terminal tipo túnel 2,5...25mm² rígido, Terminal tipo túnel 2,5...16mm² ível, Terminal túnel 2,5...16mm² ível com virola
• Comprimento da Decapagem do Fio: 14mm
• Torque de Aperto: 3,5 N.m
• Material Principal: MOV (óxido metálico)
• Acessórios Incluídos: Sinalizador branco/vermelho
• Peso do Produto: 0,25kg
• Profundidade do Produto: 6cm
• Conteúdo da Embalagem: 1 unidade do DPS IPRD PV-DC A9L40281
• Garantia: 3
