Para-raios Com Cartucho A9L65601 Sobretensão Classe 2 Sinalização Remota Branco Schneider Electric

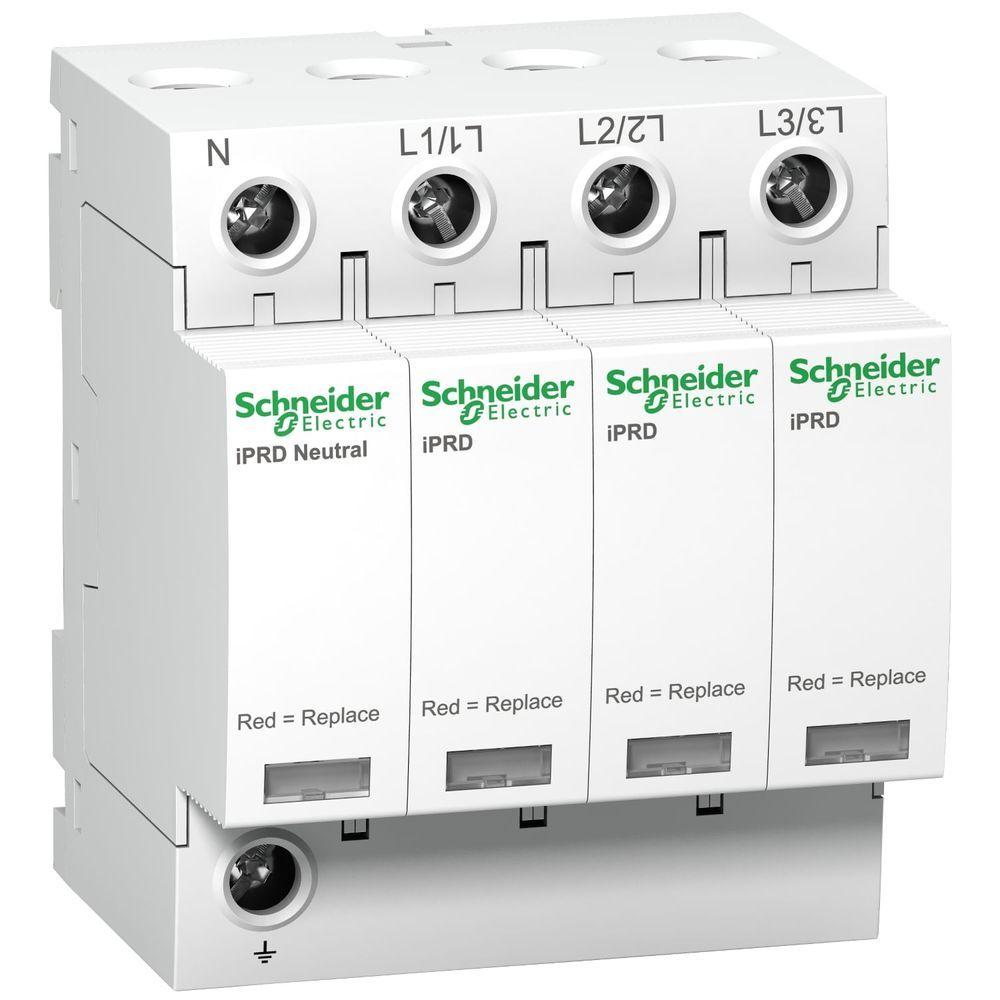

Para-raios Com Cartucho De Encaixe A9l65601

O Dispositivo de Proteção Contra Surto (DPS) Acti9 A9L65601 da Schneider Electric é projetado para proteger instalações elétricas residenciais e comerciais contra sobretensões diretas e indiretas. Com Classe de Proteção 2 e corrente de descarga máxima de 65 kA, ele assegura a proteção dos equipamentos conectados à rede. Seu sistema de sinalização remota informa a danificação do cartucho, enquanto o design de encaixe facilita a substituição. Indicado para montagem em trilho DIN em quadros elétricos, é uma solução para a proteção de circuitos elétricos.

Vantagens e Diferenciais

• Proteção Robusta: Dispositivo de Proteção Contra Surto (DPS) para instalações elétricas, com Classe de Proteção 2 contra sobretensões diretas e indiretas.
• Alta Capacidade de Descarga: Oferece corrente de descarga máxima de 65 kA, assegurando proteção eficaz contra surtos elétricos.
• Sinalização Remota: Sistema de relatório remoto que informa a danificação do cartucho, facilitando a manutenção preventiva.
• Substituição Facilitada: Cartucho de encaixe que permite fácil troca em caso de danos, sem necessidade de substituir toda a unidade.
• Tecnologia Avançada: Utiliza tecnologia MOV + GDT para proteção contra sobretensões na rede elétrica.
• Montagem Prática: Projetado para montagem em trilho DIN, simplificando a instalação em quadros elétricos.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: A9L65601
• Cor: Branco
• Tipo de Produto: Para-raios Com Cartucho De Encaixe
• Linha de Produto: Acti9
• Nome Abreviado do Dispositivo: IPRD65R
• Aplicação do Dispositivo: Proteção Contra Sobretensões Classe 2
• Polos: 3P + N (tetrapolar)
• Sinalização Remota: Com
• Composição de Contatos de Sinal: 1 SD (1 F/A)
• Tipo de Proteção Contra Sobretensão: Rede de Elétrica
• Esquema de Aterramento: TN-S/TT
• Tipo de Classe de Proteção Contra Sobretensão: Tipo 2
• Tecnologia de Proteção Contra Sobretensão: MOV + GDT
• Tensão de Operação Nominal: 230/400V CA (+/- 10%) a 50/60Hz
• Corrente de Descarga Nominal: Modo Comum: 20 kA (L/PE), Modo Comum: 20 kA (N/PE), Modo Diferencial: 20 kA (L/N)
• Corrente de Descarga Máxima: Modo Comum: 65 kA L/PE, Modo Comum: 65 kA N/PE, Modo Diferencial: 65 kA L/N
• Tensão Máxima de Operação Contínua: Modo Comum: 260V N/PE, Modo Comum: 350V L/PE, Modo Diferencial: 350V L/N
• Nível Máximo de Proteção da Tensão: Modo Comum 1,5 kV Tipo 2 N/PE, Modo Diferencial 1,5 kV Tipo 2 L/N
• Sobretensão Temporária: 337V L/N 5 s Resistir, 1200V N/PE 200 ms Modo de Falha Segura, 442V L/PE 5 s Resistir, 1453V L/PE 200 ms Modo de Falha Segura
• Tipo de Dispositivo Secionador: Disjuntor Associado IC60N 50A Curva C - Icu 10 kA, Disjuntor Associado IC60H 50A Curva C - Icu 15 kA, Disjuntor Associado NG125N 50A Curva C - Icu 25 kA, Disjuntor Associado NG125H 50A Curva C - Icu 36 kA, Disjuntor Associado NG125L 50A Curva C - Icu 50 kA, Fusível Associado GG 80A - Icu 50 kA
• Tensão do Circuito de Sinalização: 0,25A 250V CA 50/60Hz
• Modo de Montagem: De Encaixe (Trilho DIN)
• Desvios: 9mm
• Altura do Produto: 85mm
• Largura do Produto: 72mm
• Profundidade do Produto: 69mm
• Peso Líquido: 0,492kg
• Cor (RAL): Branco (RAL 9003)
• Corrente Residual de Aterramento: 0,003 mA, 0,6 mA
• Conexões - Terminais: Terminal Tipo Túnel (parte de baixo) 2,5-35mm², Terminal Tipo Túnel (superior) 2,5-35mm²
• Torque de Aperto: 2,5 N.m
• Código de Compatibilidade: IPRD65R
• Grau de Proteção IK: IK03
• Temperatura de Armazenamento: -40 a 85 °C
