Mini Contator Auxiliar Eaton Diler-22-g Relé De Controle 6a Ac15 48vdc Bivolt

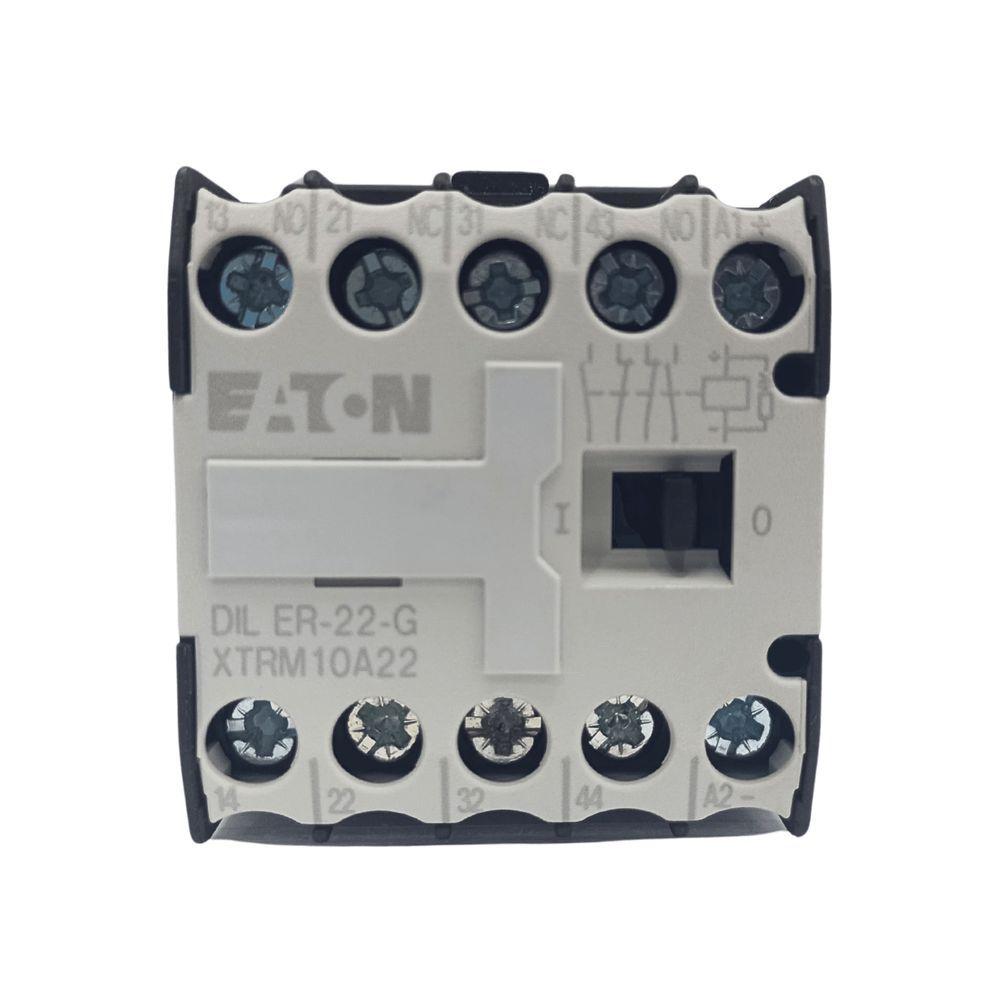

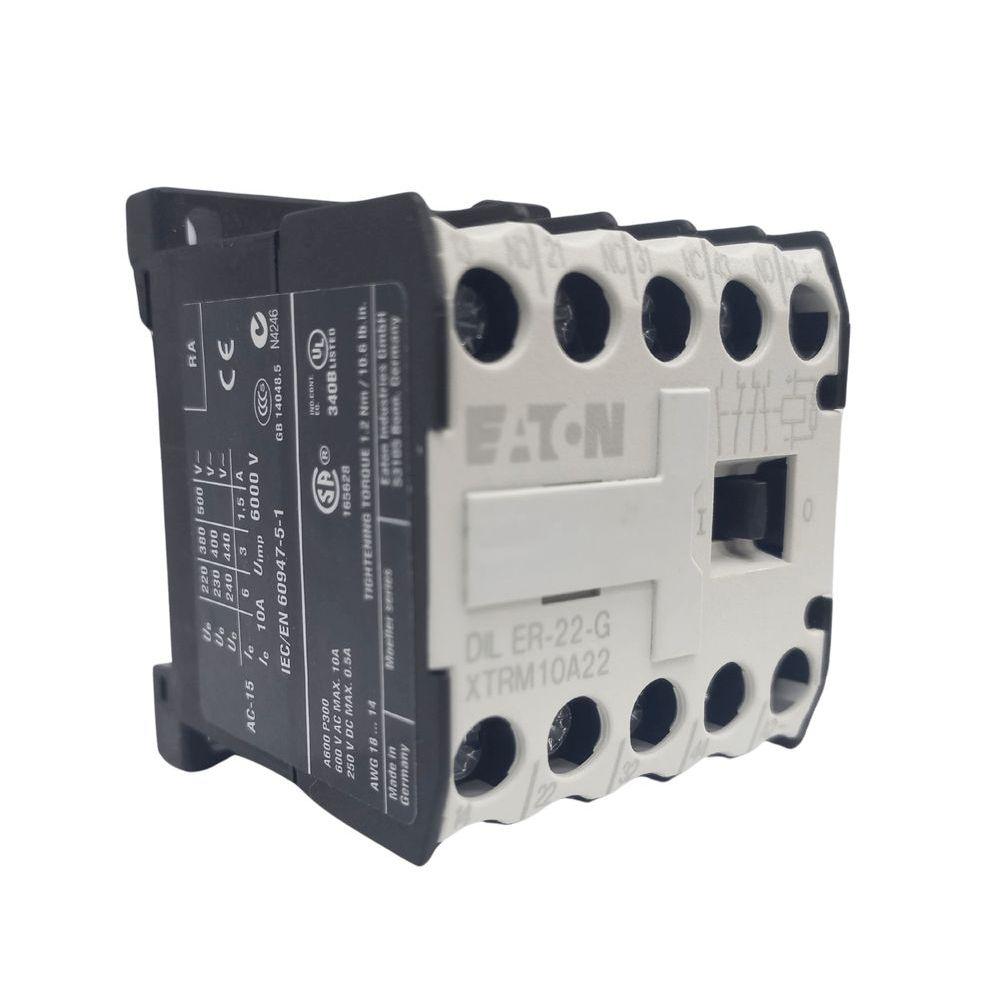

Mini Contator Auxiliar Eaton Diler-22-g

O Mini Contator Auxiliar Eaton Diler-22-g é um relé de controle projetado para comandos elétricos em sistemas industriais. Oferece operação em corrente contínua com tensão de 48V e corrente nominal de 6A. Seus 2 contatos normalmente abertos e 2 normalmente fechados proporcionam flexibilidade para diversas configurações de circuito. A construção robusta garante uma vida útil mecânica de 20 milhões de operações, adequada para aplicações de alta frequência. É utilizado em painéis de comando e automação, onde a precisão e durabilidade são essenciais.

Vantagens e Diferenciais

• Contatos normalmente abertos e fechados: Oferece 2 contatos normalmente abertos (N/O) e 2 normalmente fechados (N/C) para flexibilidade em circuitos de controle.
• Construção robusta: Possui vida útil mecânica de 20 milhões de operações em corrente contínua, assegurando durabilidade em aplicações intensivas.
• Proteção e conformidade: Grau de proteção IP20 e conformidade com normas EN para marcação de terminais e numeração de contatos, garantindo instalação segura.
• Operação em corrente contínua: Projetado para tensão de atuação de 48V CC, com consumo de energia de 2,6W na bobina, adequado para sistemas de controle CC.
• Montagem versátil: Permite instalação em trilho DIN ou por parafuso, com posição de montagem conforme necessidade, exceto vertical específica.

Especificações Técnicas

• Fabricante: Eaton
• Modelo: Diler-22-g
• Tensão de Atuação: 48V CC
• Corrente Operacional Nominal: 6A
• Categoria de Produto: Minicontatores Diler
• Contatos Normalmente Abertos (N/O): 2
• Contatos Normalmente Fechados (N/C): 2
• Técnica de Conexão: Terminais de Parafuso
• Grau de Proteção: IP20
• Código e Versão da Combinação: 22e
• Tensão CA/CC: Operação CC
• Classificação da Bobina: 2,6W
• Vida Útil, Mecânica: 20.000.000 de Operações (operadas em DC)
• Método de Montagem: Trilho DIN/Parafuso
• Frequência de Operação: 9.000 Operações/h
• Categoria de Sobretensão: III
• Grau de Poluição: 3
• Tensão Nominal Suportável de Impulso (Uimp): 6000V CA
• Resistência ao Choque: 8g
• Temperatura Ambiente de Operação - Mínima: 25 Graus C
• Capacidade Terminal (Sólida): 1 X (0,75 - 2,5) mm², 2 X (0,75 - 2,5) mm²
• Capacidade do Terminal (AWG Sólido/Trançado): 1 X (18 - 14), 2 X (18 - 14)
• Comprimento de Decapagem (Cabo Principal): 8mm
• Tamanho do Parafuso: M3.5
• Torque de Aperto: 1,2 Nm
• Tensão Operacional Nominal (Ue) em CA - Máxima: 600V
• Tensão Nominal de Isolamento (Ui): 690V
• Classificação de Proteção Contra Curto-circuito: 10A Rápido, 500V, Fusível Máximo
• Classificação de Proteção Contra Curto-circuito Sem Soldagem: 6A GG/GL, 500V, Máx. Fusível
• Capacidade de Comutação (Contatos Auxiliares, Uso Geral): 0,5A, 250V CC, (UL/CSA), 10A, 600V CA, (UL/CSA)
• Capacidade de Comutação (Contatos Auxiliares, Piloto): P300, Operado em CC (UL/CSA), A600, Operado em CA (UL/CSA)
• Fator de Dever: 100%
• Consumo de Energia (Selagem) em DC: 2,3W
• Tempo de Comutação (Operado em CC, Fazer Contatos, Retardo de Fechamento): 26ms - 35ms
• Tempo de Comutação (Operado em CC, Fazer Contatos, Atraso de Abertura): 15ms - 25ms
