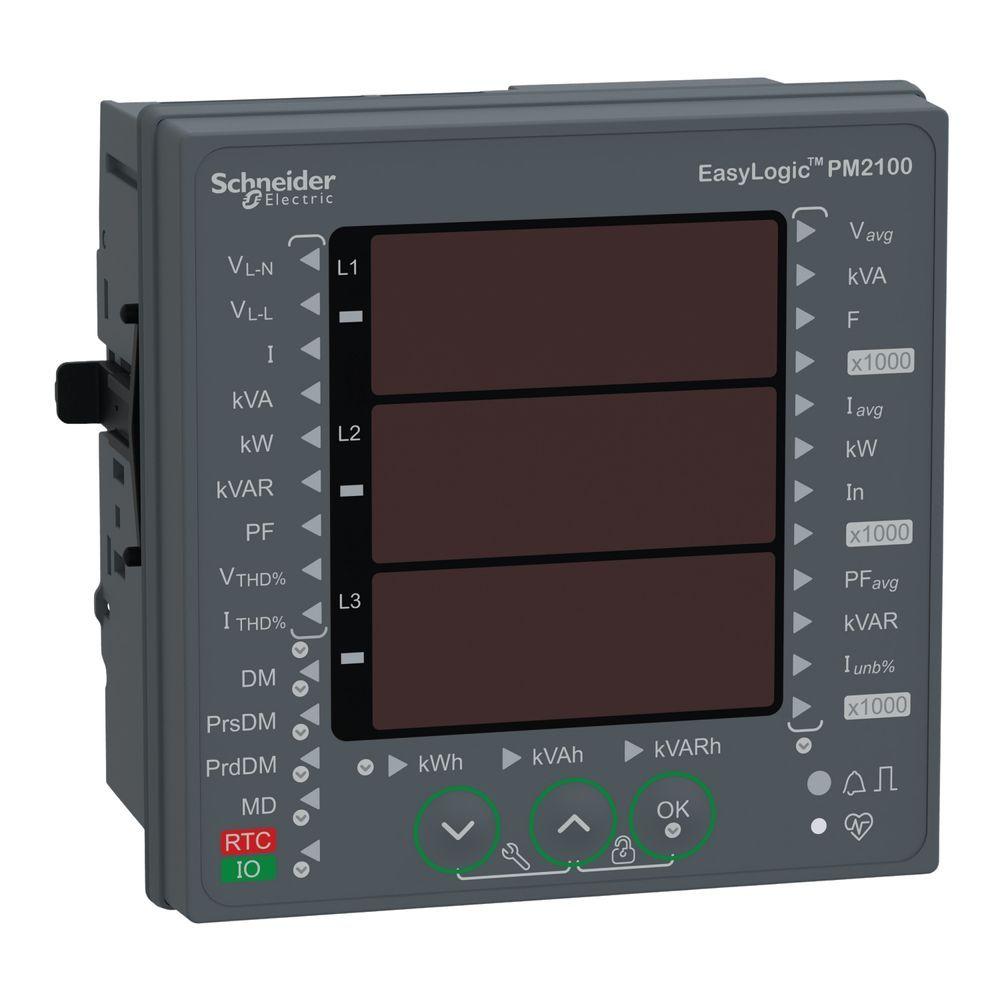

Medidor De Potência PM2120 Com Multimedidor E Display LED 96mm Schneider Electric

Medidor de Potência PM2120 com Multimedidor e Display LED Vermelho Brilhante 96mm Schneider Electric

O Medidor de Potência PM2120 da Schneider Electric é um equipamento projetado para medição e monitoramento de energia em instalações elétricas. Oferece medição completa de parâmetros como potência ativa, aparente e reativa, tensão, corrente e fator de potência, com precisão classe 1.0. Seu display LED vermelho de 96mm facilita a leitura, enquanto a flexibilidade de configuração suporta diversos esquemas de fiação. Ideal para aplicações de sub faturamento e análise de qualidade de energia em ambientes industriais e comerciais, o medidor integra funcionalidades avançadas como registro de dados e comunicação Modbus.

Vantagens e Diferenciais

• Medição completa: Mede energia ativa, aparente e reativa, tensões, corrente, frequência e fator de potência.
• Análise de qualidade: Monitora distorção harmônica total e harmônicos individuais até a 15ª ordem.
• Alimentação universal: Aceita tensões de alimentação de controle de 44 a 300V CA ou CC, funcionando em 50Hz ou 60Hz.
• Precisão classe 1.0: Medição de energia ativa com precisão conforme norma, garantindo confiabilidade.
• Display LED de 96mm: Tela LED vermelha brilhante de 14,2mm de altura com 3 linhas de 4 dígitos para fácil leitura.
• Configuração flexível: Suporta até 13 esquemas de fiação diferentes em sistemas monofásicos, bifásicos ou trifásicos.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: PM2120
• Nome do modelo: Easylogic PM2100
• Tipo de produto: Medidor de Potência
• Aplicação: Sub faturamento, monitoramento de energia, análise de qualidade de energia
• Tipo de montagem: Em painel ou embutida
• Tamanho do quadro: 96mm por 96mm
• Tipo de display: LED de 7 segmentos
• Cor do display: Vermelho
• Altura dos dígitos: 14,2mm
• Capacidade de exibição: 3 linhas de 4 dígitos
• Classe de precisão (energia ativa): Classe 1.0
• Frequência da rede: 50Hz, 60Hz
• Tensão de alimentação de controle: 44 a 300V CA ou CC
• Corrente nominal de entrada: 1A, 5A
• Faixa de tensão de medição (fase-fase): 35 a 480V CA 50/60Hz
• Faixa de tensão de medição (fase-neutro): 20 a 277V CA 50/60Hz
• Faixa de tensão com VT externo: 480 a 999000V CA 50/60Hz
• Faixa de frequência de medição: 45 a 65Hz
• Consumo de potência (VA): 6 VA a 277V CA
• Consumo de potência (W): 3,3W (linhas de energia CA), 2W a 277V (linhas de energia CC)
• Impedância de entrada (corrente): 5 Mohm
• Inviolabilidade das definições: Protegido por código de acesso
• Intervalos de demanda: Configurável de 1 a 60 min
• Tipo de controle: 3 x Botão
• Sinalização local (LED vermelho): Sinal de saída 1...9999000 Pulse/ K_h (kWh, kVAh, kvarh)
• Sinalização local (LED verde): Operação do módulo e comunicação integrada
• Número de entradas: 0
• Número de saídas: 0
• Protocolo de comunicação: Modbus RTU a 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
• Paridade: Par / Ímpar ou Nenhuma
• Conexão: 2 fios
• Isolamento: 2500V
• Suporte de porta de comunicação: Bloco terminal de parafusos RS485
• Registro de dados: Carimbo de data/hora, Min/Max para 8 parâmetros
