Kit De Interface Paralela Schneider Electric Stbepi2145k 12 Entradas 8 Saídas

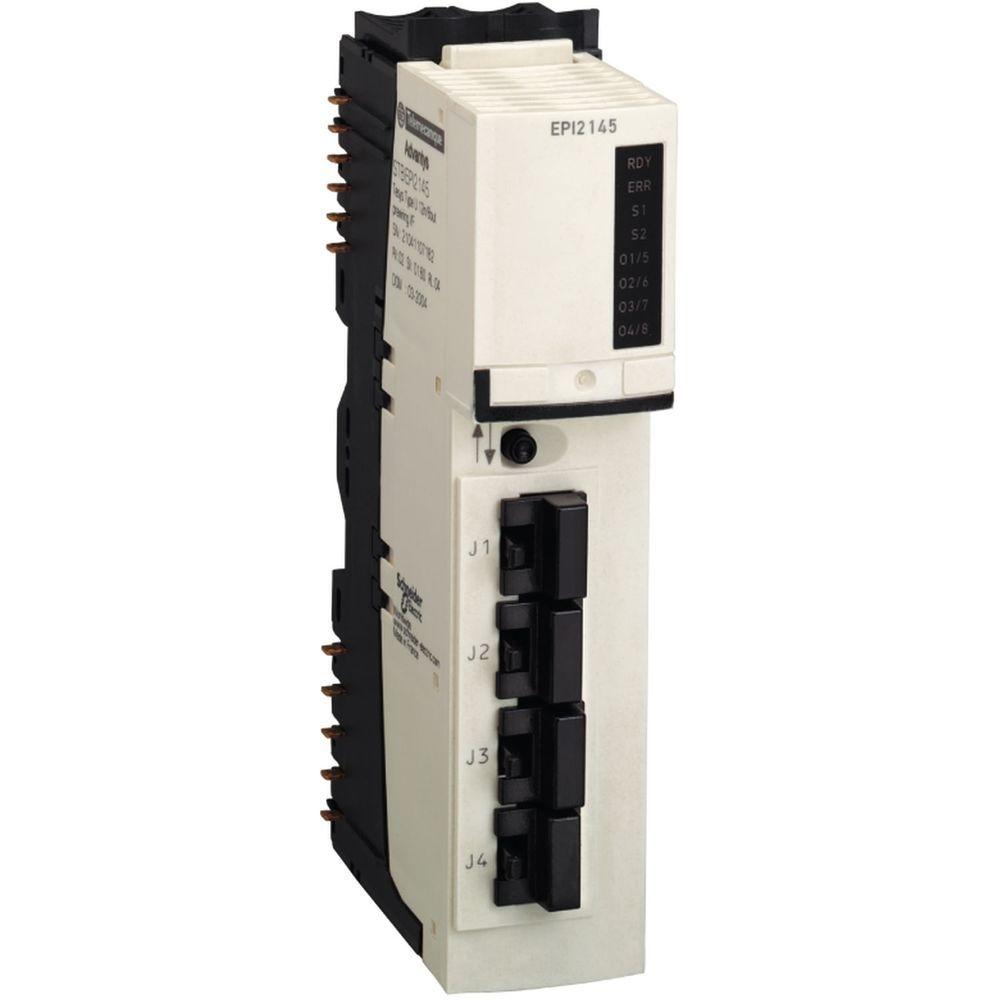

Kit de Interface Paralela Schneider Electric Modicon STB STBEPI2145K

O Kit de Interface Paralela Schneider Electric Modicon STB STBEPI2145K é uma solução de E/S distribuída pré-cabeada. Ele oferece 12 entradas e 8 saídas digitais, operando com tensão de 24V CC . O kit é compatível com os sistemas Tesys Quickfit e Tesys U, facilitando a integração. É projetado para aplicações industriais que demandam comunicação confiável e proteção contra falhas.

Vantagens e Diferenciais

• 12 entradas e 8 saídas: Oferece capacidade de controle para diversas aplicações de automação.
• Tensão 24V CC: Opera com segurança em ambientes industriais, compatível com sistemas de controle padrão.
• Hot Swapping: Permite a troca de módulos NIMS padrão sem desligar o sistema, aumentando a disponibilidade.
• Proteção integrada: Inclui proteção contra sobrecarga e curtos-circuitos, assegurando a durabilidade do equipamento.
• Conexão RJ45: Utiliza 4 conectores para comunicação, simplificando a instalação e a manutenção da rede.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: STBEPI2145K
• Tipo de Produto: Kit de Interface Paralela
• Aplicação Específica: Tesys Quickfit, Tesys U
• Composição do Kit: Conector de terminal de aperto de mola, base STBXBA3000, conector de terminais de parafuso, módulo STBEPI2145
• Número de Canais de Entrada: 12
• Tensão de Entrada: 24V
• Tipo de Tensão de Entrada: CC
• Limites da Tensão de Entrada: 15..0,30V no estado 1, -3..0,5V no estado 0
• Estado Atual 0 Garantido: = 2 mA
• Número de Canais de Saída: 8
• Tensão de Saída: 24V
• Tipo de Tensão de Saída: CC
• Tipo de Proteção: Proteção da alimentação fusível integrado em PDM atraso de tempo 10A, proteção de sobrecarga, proteção contra curtos-circuitos, proteção de entrada resistor limitado
• Hot Swapping: Sim
• Hot Swapping para NIMS Padrão: Sim
• Fallback: Estado 0
• NIMS Básicos: Configurável pelo utilizador
• NIMS Padrões: Sim
• Conexão Elétrica: 4 conectores RJ45
• Tensão Nominal de Alimentação [Us]: 24V CC
• Módulo de Distribuição de Potência Compatível: STBPDT3100/3105
• Base de Montagem: STBXBA3000
• Consumo de Corrente: = 100 mA a 24V CC para bus de sensor
• Consumo de Corrente para Ônibus Atuador: = 220 mA a 24V CC para 150 ms
• Consumo de Corrente para Barramento Lógico: 100 mA a 5V CC
• Consumo de Corrente para Ônibus Atuador (com todas as 8 saídas em estado 0): 50 mA a 24V CC
• Consumo de Corrente para Ônibus Atuador por Saída no Estado 1: 80 mA a 24V CC
• Gravação: CE
• Categoria de Sobretensão: II
• LED de Status de Indicação: 1 LED (verde) Status do Módulo (RDY)
• LED de Erro do Módulo: 1 LED (vermelho) Erro do Módulo (ERR)
• LEDs de Posição da Chave: 2 LEDs (verde) Posição da Chave (S1 e S2)
• LEDs de Status de Saída: 4 LEDs (verde) Status de Saída

Conteúdo da Embalagem

• Conector de terminal de aperto de mola
• Base STBXBA3000
• Conector de terminais de parafuso
• Módulo STBEPI2145

Garantia

3 anos

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
