Filtro de Entrada EMC VW3A4420 para Inversor de Frequência Machine 320 com Atenuação de Ruído em Problemas de EMC 220V

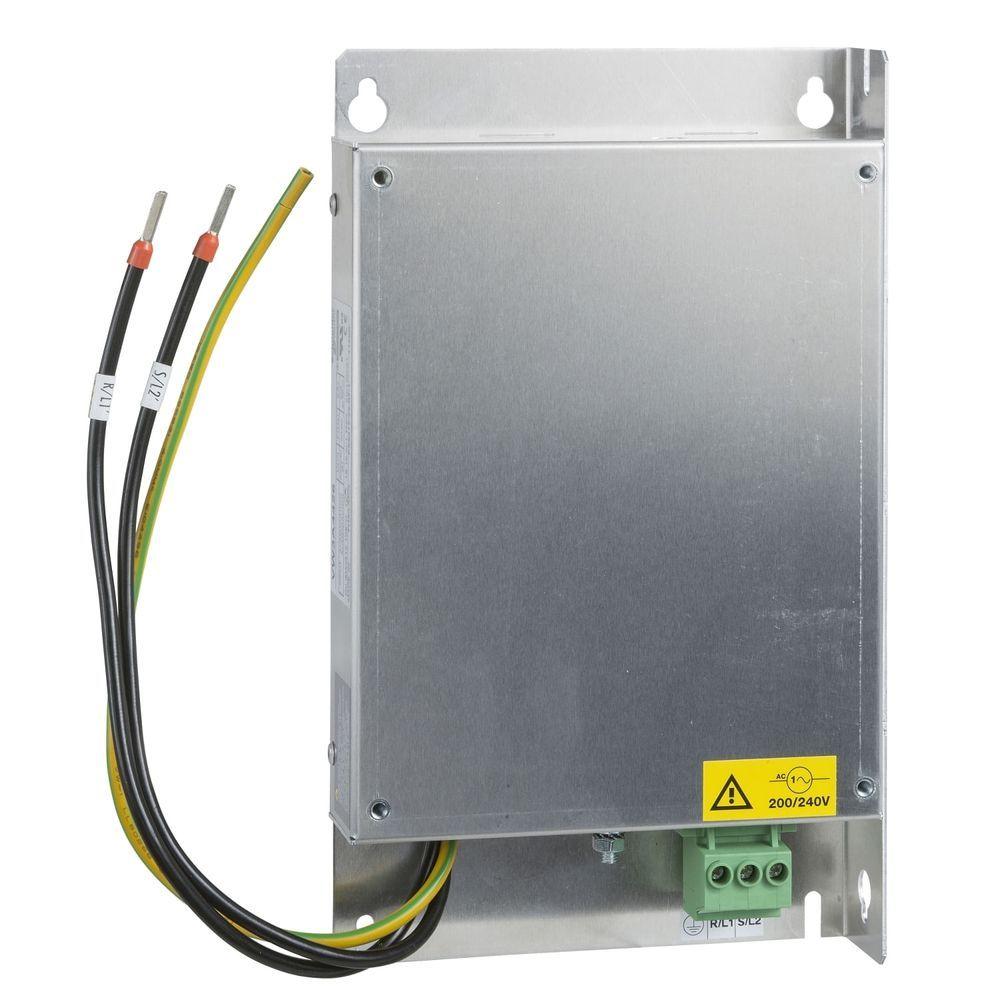

O Filtro de Entrada EMC VW3A4420 da Schneider Electric é um componente projetado para inversores de frequência das linhas Altivar Machine 320, Lexium 28 e Lexium 32. Ele garante a conformidade do equipamento com os requisitos de compatibilidade eletromagnética (EMC), reduzindo as emissões conduzidas na rede. Seus recursos técnicos, como corrente nominal de 10,1A e tensão de 200V a 240V, proporcionam uma instalação mais robusta e permitem aumentar o comprimento do cabo do motor. É fixado diretamente ao drive, sendo indicado para aplicações industriais que demandam atenuação de ruído e estabilidade operacional.

Vantagens e Diferenciais

• Compatibilidade com EMC: Permite que o inversor de frequência esteja em conformidade com os requisitos de compatibilidade eletromagnética, atendendo à diretiva europeia.
• Redução de Interferências: Filtro passa-baixa projetado para reduzir as emissões conduzidas na rede de alimentação e melhorar a atenuação de ruído.
• Ampliação da Instalação: Aumenta o comprimento máximo do cabo do motor, com distância máxima entre dispositivos de 20 m.
• Integração Direta: Atua como suporte para os drives e é fixado a eles por meio de furos roscados, facilitando a montagem ao lado do acionamento.

Especificações Técnicas Precisas

• Corrente nominal de 10,1A
• Perdas térmicas de 3,7W
• Tensão de rede nominal de 200V a 240V

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: VW3A4420
• Tipo de Produto: Filtro de Entrada EMC
• Voltagem: 220V
• Tensão Nominal da Rede: 200...240V
• Tolerância de Tensão: - 15...10%
• Corrente Nominal: 10,1A
• Perdas Térmicas: 3,7W
• Peso do Produto: 0,6kg
• Linha de Produto: Lexium, Altivar
• Compatibilidade da Linha: Altivar 32, Altivar Máquina ATV320, Lexium 28, Lexium 32
• Compatibilidade do Produto: ATV32, 200... 240V, 0,18... 0,75 Kw, LXM28A, LXM32, Monofásico, Linha Atual de 2,9... 5,4A, Variador de Velocidade ATV320...B a 0,18 Kw, 200...240V, Monofásico, Variador de Velocidade ATV320...B a 0,37 Kw, 200...240V, Monofásico, Variador de Velocidade ATV320...B a 0,55 Kw, 200...240V, Monofásico, Variador de Velocidade ATV320...B a 0,75 Kw, 200...240V, Monofásico
• Aplicação Específica: Filtro de Entrada de Interferências Rádio
• Local de Montagem: Do lado do acionamento de variação de velocidade
• Número de Fases da Rede: Monofásico
• Distância Máxima do Cabo Entre Dispositivos: 20 M
• Garantia: 3 Anos
