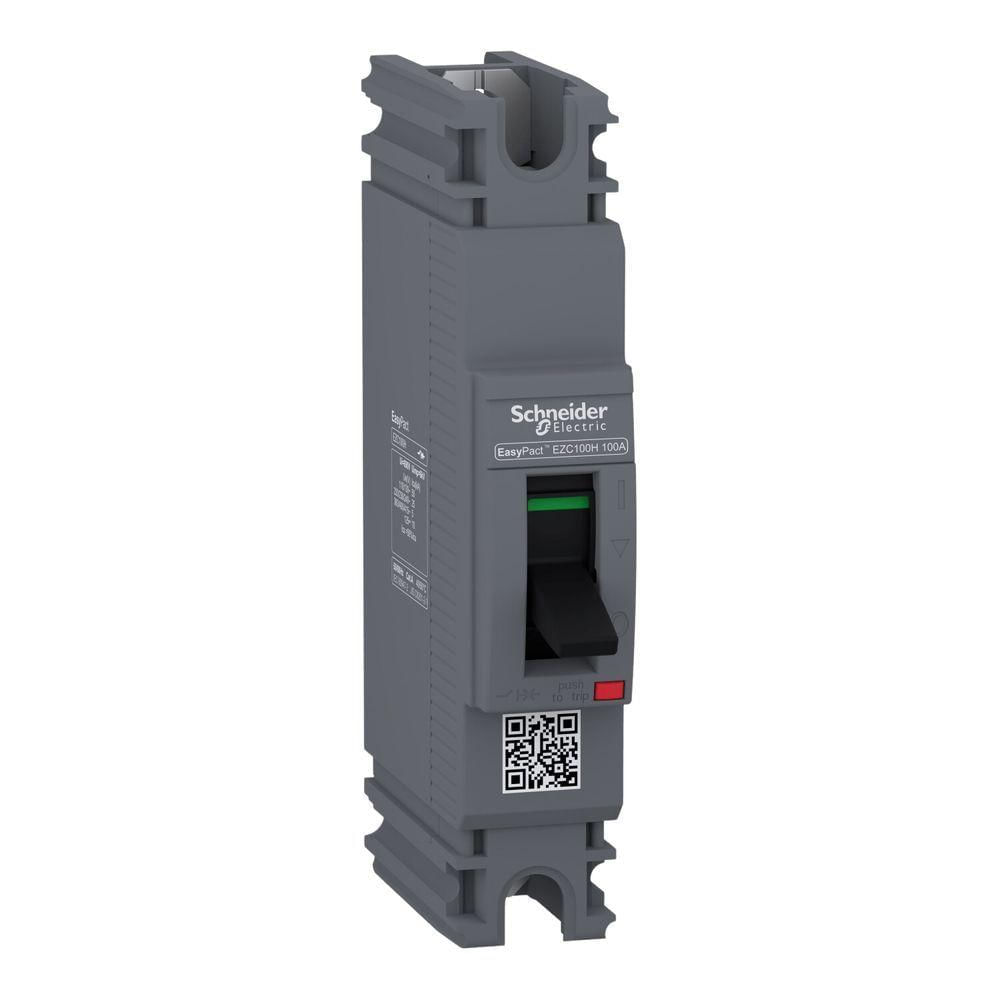

Disjuntor Monopolar Easypact Ezc100h 100a Termomagnético 1p 25ka Schneider Electric

Disjuntor Monopolar Easypact Ezc100h 100a Termomagnético 1p 25ka 690v Ca Ip20 Schneider Electric

O Disjuntor Monopolar Easypact Ezc100h da Schneider Electric é projetado para a proteção e distribuição de circuitos elétricos. Oferece proteção termomagnética contra sobrecargas e curtos-circuitos com corrente nominal de 100a e capacidade de corte de até 25ka. Seus recursos incluem montagem fixa com placa posterior, conexões frontais e alavanca articulada, garantindo instalação prática e operação segura. É ideal para uso em quadros de distribuição em ambientes comerciais e industriais, com grau de proteção IP20 e ampla faixa de temperatura de operação.

Vantagens e Diferenciais

• Corrente nominal: 100a a 40c, adequado para proteção de circuitos de média capacidade.
• Capacidade de corte: até 25ka Icu em 220-240v ca, oferecendo alta capacidade de interrupção de curtos-circuitos.
• Montagem prática: fixa com placa posterior e conexões frontais, facilitando a instalação.
• Durabilidade: alta durabilidade mecânica de 8500 ciclos e elétrica de 1500 ciclos (categoria a).
• Proteção IP20: grau de proteção contra contato com objetos sólidos maiores que 12,5mm.
• Alimentação versátil: compatível com redes bivolt, operando em diferentes tensões.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Easypact Ezc100h
• Corrente nominal: 100a a 40 c
• Tipo de produto: Disjuntor
• Nome do dispositivo: Easypact Ezc100h
• Aplicação: Distribuição
• Polos: 1p
• Polos protegidos: 1t
• Tipo de rede: Ca
• Frequência da rede: 50/60hz
• Tensão de isolamento nominal: 690v ca 50/60hz
• Tensão suportável de impulso nominal: 6 kv
• Tensão de operação nominal: 125v cc / 415v ca 50/60hz
• Código de capacidade de interrupção: H
• Capacidade de corte (icu): 10 ka a 125v cc / 25 ka a 220...240v ca 50/60hz / 5 ka a 380v ca 50/60hz / 5 ka a 400..0,415v ca 50/60hz / 50 ka a 110..0,130v ca 50/60hz
• Capacidade de corte nominal em serviço (ics): 5 ka a 125v cc / 12,5 ka a 220/230/240v ca 50/60hz / 25 ka a 110/130v ca 50/60hz / 2,5 ka a 380v ca 50/60hz / 2,5 ka a 400/415v ca 50/60hz
• Adequação para isolamento: Sim
• Categoria de uso: Categoria A
• Unidade de disparo: Tm-d
• Tecnologia da unidade de disparo: Termomagnético
• Classificação da unidade de disparo: 100a a 50 c
• Tipo de proteção: Proteção contra curtos-circuitos / Proteção de sobrecarga
• Grau de poluição: 3
• Tipo de controle: Alavanca articulada
• Modo de montagem: Fixo
• Suporte de montagem: Placa posterior
• Conexões da parte de cima: Frontal
• Conexão na parte inferior: Frontal
• Durabilidade mecânica: 8500 ciclos
• Durabilidade elétrica: 1500 ciclos 415v ca 50/60hz (categoria a)
• Passo de conexão: 25mm
• Sinalização local: Indicação de contato positivo
• Proteção neutra: Sem proteção
• Proteção de fuga à terra: Sem
• Grau de proteção ik: Ik07

Observações importantes: As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
