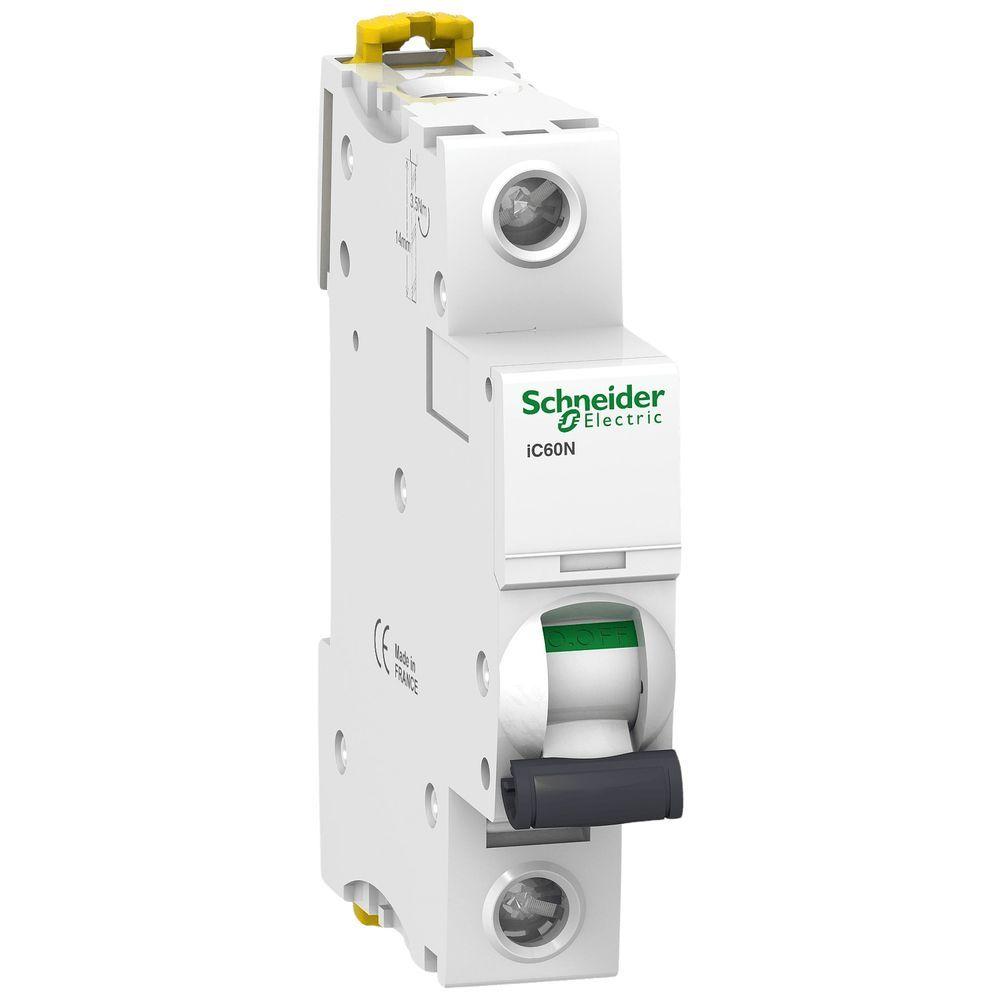

Disjuntor Modular Ic60n 3a Curva D Proteção Sobrecarga E Curto Branco Schneider 50ka

Disjuntor Modular Ic60n 3a Curva D Com Proteção Sobrecarga E Curto Branco Schneider 50ka 220v

O Disjuntor Modular Schneider Electric Ic60n, da linha Acti9, é projetado para a proteção de circuitos elétricos residenciais e comerciais. Ele oferece segurança contra sobrecargas e curtos-circuitos com sua corrente nominal de 3a e curva de atuação tipo D. Seus recursos, como a tecnologia de fechamento rápido e a sinalização de falha (visitrip), garantem maior vida útil e facilidade de manutenção. É ideal para instalação em quadros de distribuição com montagem prática em trilho din. A Schneider Electric assegura confiabilidade e desempenho com este componente essencial para a proteção elétrica.

Vantagens e Diferenciais

• Proteção Completa: Protege o circuito elétrico contra sobrecargas e curtos-circuitos.
• Alta Capacidade: Capacidade de interrupção de 50ka em 220/240v ca.
• Durabilidade: Vida útil prolongada com durabilidade mecânica de 20000 ciclos e elétrica de 10000 ciclos.
• Sinalização Clara: Possui indicador de disparo (visitrip) para sinalização aparente de falha.
• Montagem Prática: Fixação em trilho din com alavanca articulada para controle.
• Versatilidade de Rede: Compatível com redes de corrente alternada (ca) e corrente contínua (cc).

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Ic60n
• Cor: Branco
• Voltagem: 220v
• Tipo de Produto: Disjuntor Modular
• Linha de Produtos: Acti9
• Nome Abreviado do Dispositivo: Ic60n
• Descrição de Polos: 1p
• Número de Polos Protegidos: 1
• Corrente Nominal: 3a
• Tipo de Rede: Cc e Ca
• Tecnologia da Unidade de Disparo: Termomagnético
• Curva de Tempo-Corrente: D
• Limite de Disparo Magnético: 12 X In +/- 20%
• Frequência da Rede: 50/60hz
• Capacidade de Corte Nominal em Serviço (ics): 50 Ka 100% para EN 60947-2 - 12...60v ca 50/60hz
• Capacidade de Corte Nominal em Serviço (ics): 50 Ka 100% para EN 60947-2 - 220...240v ca 50/60hz
• Capacidade de Corte Nominal em Serviço (ics): 50 Ka 100% para EN 60947-2 - 100...133v ca 50/60hz
• Capacidade de Corte Nominal em Serviço (ics): 6000a 100% para EN 60898-1 - 230v ca 50/60hz
• Capacidade de Corte Nominal em Serviço (ics): 10 Ka 100% para EN 60947-2 - 72v cc
• Capacidade de Corte Nominal em Serviço (ics): 15 Ka 100% para EN 60947-2 - 12...60v cc
• Tensão de Isolamento Nominal (Ui): 500v ca 50/60hz conforme EN 60947-2
• Tensão de Isolamento Nominal (Ui): 6 Kv conforme EN 60947-2
• Tipo de Controle: Alavanca articulada
• Sinalização Local: Indicador de disparo
• Modo de Montagem: Fixo
• Suporte de Montagem: Trilho Din
• Compatibilidade do Bloco de Distribuição do Barramento Combinado: Superior ou inferior: Sim
• Desvios de 9mm: 2
• Terminal Simples (superior ou inferior): 125mm (rígido)
• Terminal Simples (superior ou inferior): 116mm (flexível)
• Comprimento da Decapagem do Fio: 14mm
• Torque de Aperto: 2 N.m (superior ou inferior)
• Proteção de Fuga à Terra: Sem
• Categoria: A conforme EN 60947-2
