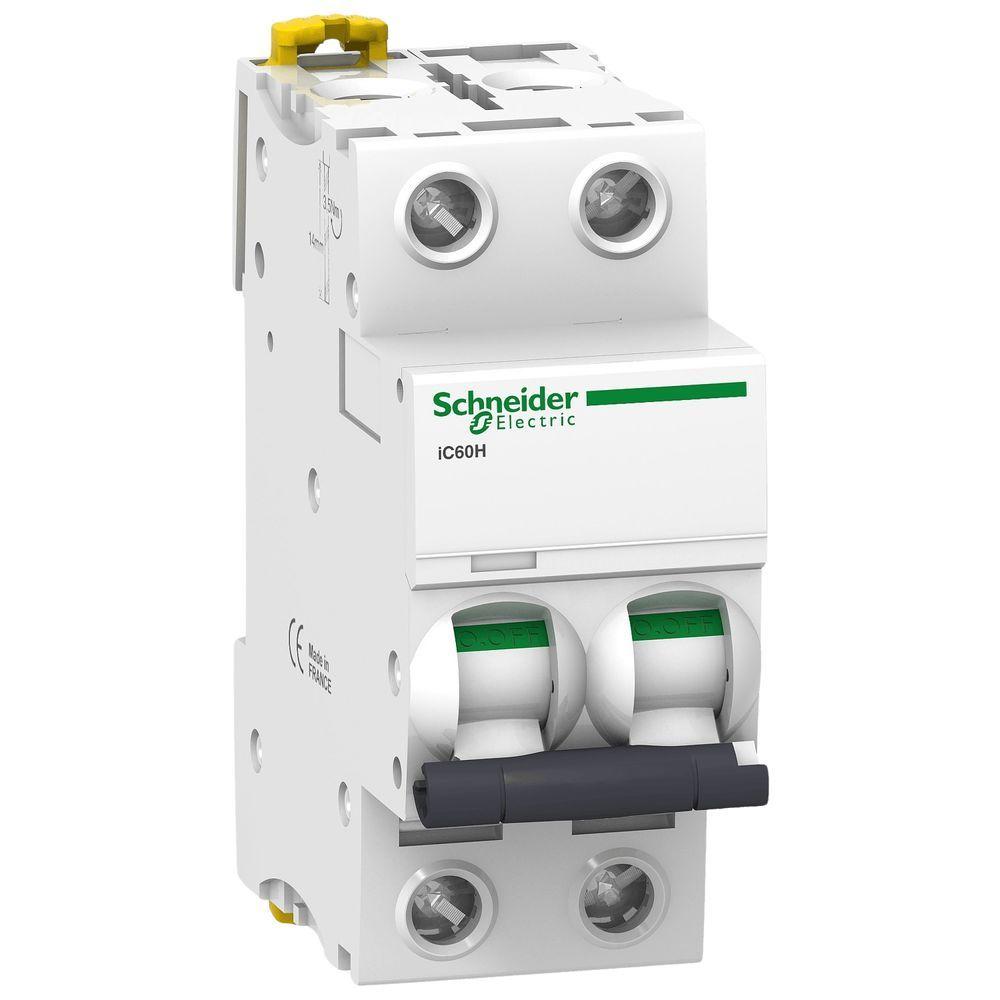

Disjuntor Modular IC60H Proteção Sobrecarga e Curto VISITRIP Branco Schneider Electric 16A

Disjuntor Modular Ic60h Proteção Sobrecarga E Curto Circuito Visitrip Branco Schneider Electric 16a 380v

O Disjuntor Modular Schneider Electric Ic60h oferece proteção essencial para circuitos elétricos residenciais e comerciais. Com curva de atuação tipo B e capacidade de interrupção de 15ka, ele assegura contra sobrecargas e curtos-circuitos. O indicador de disparo Visitrip fornece sinalização clara de falha, enquanto a tecnologia de fechamento rápido garante maior vida útil e confiabilidade. Projetado para montagem fixa em trilho Din, é ideal para instalação em quadros. A linha Acti9 da Schneider Electric atende a rigorosas normas internacionais, como EN 60947-2.

Vantagens e Diferenciais

• Proteção Completa: Protege o circuito elétrico contra sobrecargas e curtos-circuitos.
• Alta Capacidade: Capacidade de interrupção de 15ka em 380/415Vca.
• Sinalização Clara: Possui indicador de disparo (Visitrip) para sinalização aparente de falha.
• Durabilidade Superior: Vida útil prolongada com tecnologia de fechamento rápido, suportando 20000 ciclos mecânicos e 10000 ciclos elétricos.
• Instalação Prática: Montagem fixa em trilho Din para fácil integração em quadros elétricos.
• Conformidade: Atende às normas EN 60947-2 e EN 60898-1, categoria A.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Ic60h
• Cor: Branco
• Voltagem: 380v
• Tipo de Produto: Disjuntor Modular
• Linha: Acti9
• Nome Abreviado do Dispositivo: Ic60h
• Descrição de Polos: 2p
• De Polos Protegidos: 2
• Corrente Nominal: 16a
• Tipo de Rede: Cc e Ca
• Tecnologia da Unidade de Disparo: Termomagnético
• Curva de Tempo-Corrente: B
• Capacidade de Corte: 15 Ka Icu a 380...415v Ca 50/60hz para EN
• Categoria: A conforme EN 60947-2
• Frequência da Rede: 50/60hz
• Limite de Disparo Magnético: 4 X In +/- 20%
• Capacidade de Corte Nominal em : 7,5 Ka 50% para EN 60947-2 - 380...415v Ca 50/60hz
• Classe de Limitação: 3 para EN 60898-1
• Tensão Suportável a Impulso: 6 Kv conforme EN 60947-2
• Tipo de Controle: Alavanca Articulada
• Sinalização : Indicador de Disparo
• Modo de Montagem: Fixo
• Suporte de Montagem: Trilho Din
• Compatibilidade do Bloco de Do Barramento Combinado: Superior ou Inferior: Sim
• Desvios de 9mm: 4
• Terminal Simples (superior ou inferior): 125mm
• Rigido Terminal Simples (superior ou inferior): 116mm
• Ível Comprimento da Decapagem do Fio: 14mm
• For Superior ou Inferior Connection Torque de Aperto: 2 N.m
• Superior ou Inferior Proteção de Fuga à Terra: Bloco Separado
• Durabilidade Mecânica: 20000 Ciclos
• Durabilidade Elétrica: 10000 Ciclos
• Altura do Produto: 8,5cm
• Largura do Produto: 3,6cm

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
