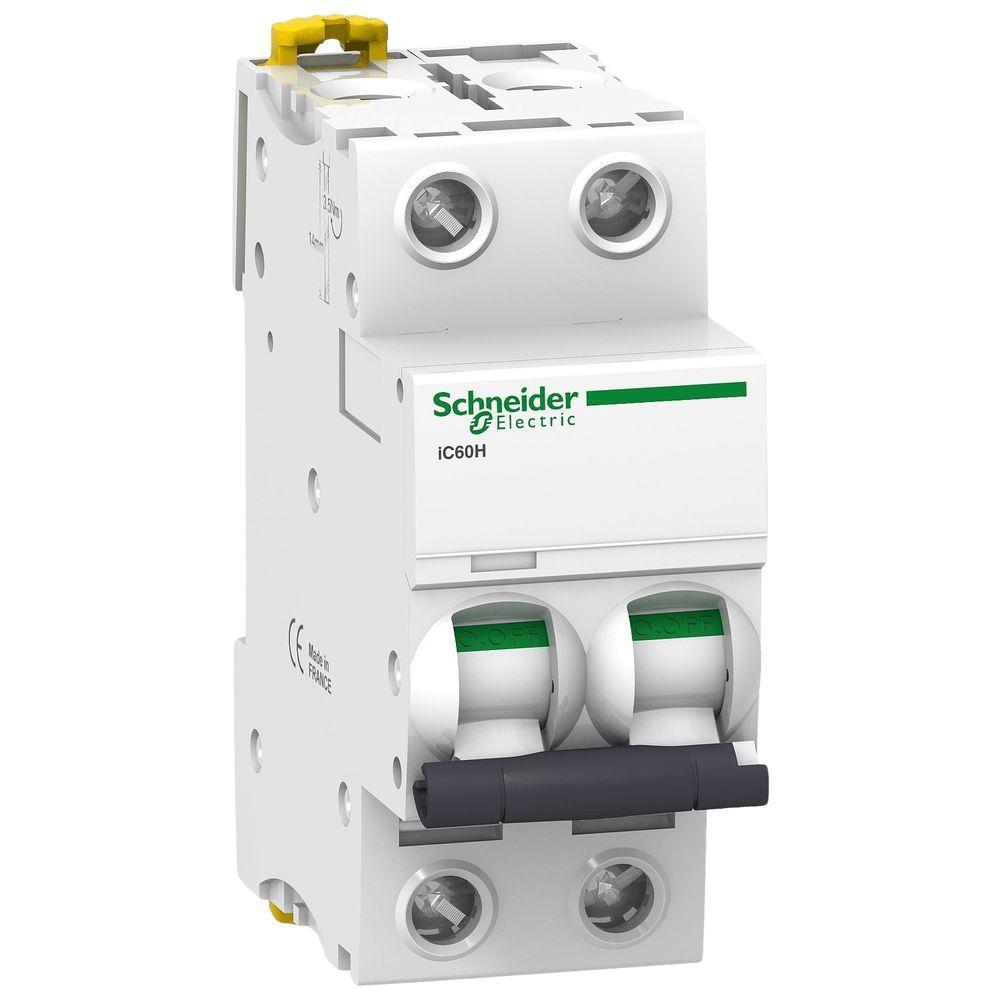

Disjuntor Modular Ic60h Proteção Sobrecarga E Curto Curva B Branco Schneider Electric 10a 380v

Disjuntor Modular Ic60h Proteção Sobrecarga E Curto Circuito Curva B Branco Schneider Electric 10a 380v

O Disjuntor Modular Schneider Electric Acti9 Ic60h oferece proteção essencial para circuitos elétricos residenciais e comerciais. Com tecnologia termomagnética e curva de atuação tipo B, ele responde rapidamente a sobrecargas e curtos-circuitos, assegurando a da instalação. Recursos como o indicador de disparo Visitrip facilitam a manutenção, enquanto a alta durabilidade de 20000 ciclos mecânicos garante longa vida útil. Projetado para montagem prática em trilho DIN, é uma solução que atende às rigorosas normas internacionais de elétrica.

Vantagens e Diferenciais

• Proteção Completa: Protege o circuito elétrico contra sobrecargas e curtos-circuitos.
• Alta Capacidade de Interrupção: Capacidade de corte de 15kA em 380/415Vca, conforme norma EN 60947-2.
• Durabilidade Aprimorada: Tecnologia de fechamento rápido garante vida útil maior, com 20000 ciclos de durabilidade mecânica.
• Sinalização de Falha: Indicador de disparo Visitrip permite identificação visual rápida de uma operação de proteção.
• Montagem Prática: Projetado para instalação fixa em trilho DIN, com compatibilidade de barramento superior ou inferior.
• Conformidade: Atende às normas EN 60947-2 e EN 60898-1, categoria A, garantindo e confiabilidade.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Ic60h
• Cor: Branco
• Voltagem: 380v
• Tipo de Produto: Disjuntor Modular
• Polos: 2p (bipolar)
• Corrente Nominal: 10a
• Tipo de Rede: Cc e Ca
• Tecnologia da Unidade de Disparo: Termomagnético
• Curva de Tempo-Corrente: B
• Capacidade de Corte (Icu): 15ka a 380...415v ca 50/60hz (EN 60947-2)
• Capacidade de Corte (Icu): 30ka a 220...240v ca 50/60hz (EN 60947-2)
• Capacidade de Corte (Icu): 10ka a 440v ca 50/60hz (EN 60947-2)
• Capacidade de Corte (Icu): 42ka a 12...133v ca 50/60hz (EN 60947-2)
• Capacidade de Corte (Icu): 15ka a = 125v cc (EN 60947-2)
• Capacidade de Corte (Icn): 10000a a 400v ca 50/60hz (NBR)
• Capacidade de Corte Nominal Em (Ics): 7,5ka a 380...415v ca 50/60hz (EN 60947-2)
• Capacidade de Corte Nominal Em (Ics): 15ka a 220...240v ca 50/60hz (EN 60947-2)
• Capacidade de Corte Nominal Em (Ics): 5ka a 440v ca 50/60hz (EN 60947-2)
• Capacidade de Corte Nominal Em (Ics): 21ka a 12...133v ca 50/60hz (EN 60947-2)
• Capacidade de Corte Nominal Em (Ics): 15ka a 72...125v cc (EN 60947-2)
• Capacidade de Corte Nominal Em (Ics): 7500a a 400v ca 50/60hz (EN 60898-1)
• Limite de Disparo Magnético: 4 x In +/- 20%
• Frequência da Rede: 50/60hz
• Classe de Limitação: 3 (EN 60898-1)
• Tensão de Isolamento: 500v ca 50/60hz (EN 60947-2)
• Tensão de Impulso: 6 Kv (EN 60947-2)
• Tipo de Controle: Alavanca Articulada
• Sinalização: Indicador de Disparo (Visitrip)
• Modo de Montagem: Fixo
• Suporte de Montagem: Trilho DIN
• Compatibilidade de Barramento: Superior ou Inferior
• Desvios de 9mm: 4
• Conexões - Terminais: Terminal Simples (superior ou inferior) 1...25mm2 Rígido, 1...16mm2 Í
• Comprimento da Decapagem do Fio: 14mm

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
