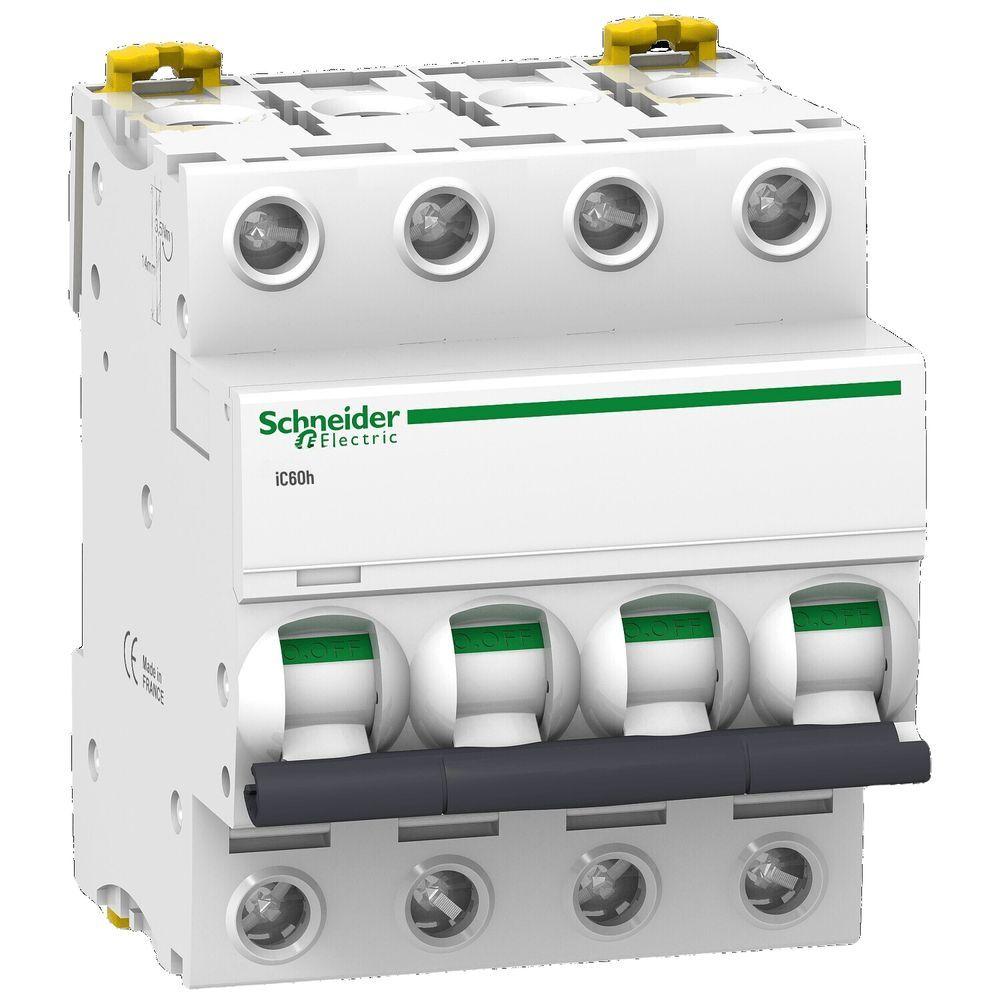

Disjuntor Modular IC60H 4 Polos Curva C Visitrip Branco Schneider Electric 20A 380V

Disjuntor Modular Ic60h 4 Polos Curva C Com Sinalização Visitrip Branco Schneider Electric 20a 380v

O disjuntor modular Schneider Electric Ic60h é projetado para a proteção de circuitos elétricos residenciais e industriais. Com 4 polos e curva de atuação tipo C, oferece proteção robusta contra sobrecargas e curtos-circuitos. A capacidade de interrupção de 15ka em 380/415vca e o indicador de disparo Visitrip garantem segurança e facilidade de manutenção. Sua montagem em trilho DIN e alta durabilidade mecânica e elétrica atendem a instalações que exigem confiabilidade. A linha Acti9 da Schneider Electric é reconhecida por sua conformidade com normas internacionais como EN 60947-2.

Vantagens e Diferenciais

• Proteção completa: 4 polos garantem proteção contra sobrecargas e curtos-circuitos.
• Capacidade de interrupção: 15ka em 380/415vca para segurança do circuito.
• Sinalização de falha: Indicador de disparo (Visitrip) aponta visualmente a ocorrência de um disparo.
• Alta durabilidade: Vida útil estendida com 20.000 ciclos mecânicos e 10.000 ciclos elétricos.
• Montagem prática: Fixação em trilho DIN para instalação modular simplificada.
• Conformidade: Atende às normas EN 60947-2 e EN 60898-1.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Ic60h
• Cor: Branco
• Voltagem: 380v
• Linha: Acti9
• Nome abreviado do dispositivo: Ic60h
• Descrição de polos: 4p
• Número de polos protegidos: 4
• Corrente nominal: 20a e 40a
• Tipo de rede: CC e CA
• Tecnologia da unidade de disparo: Termomagnético
• Curva de tempo-corrente: C
• Capacidade de corte Icn: 10000a a 400v ca 50/60hz para NBR
• Capacidade de corte Icu: 42 Ka a 12...133v ca 50/60hz para EN
• Capacidade de corte Icu: 10 Ka a 440v ca 50/60hz para EN
• Capacidade de corte Icu: 15 Ka a 380...415v ca 50/60hz para EN
• Capacidade de corte Icu: 30 Ka a 220...240v ca 50/60hz para EN
• Capacidade de corte Icu: 15 Ka a = 250v cc para EN
• Categoria A: Conforme EN 60947-2
• Limite de disparo magnético: 8 x In +/- 20%
• Capacidade de corte nominal em serviço (ICS): 15 Ka 50% para EN 60947-2 - 220...240v ca 50/60hz
• Capacidade de corte nominal em serviço (ICS): 7,5 Ka 50% para EN 60947-2 - 380...415v ca 50/60hz
• Capacidade de corte nominal em serviço (ICS): 5 Ka 50% para EN 60947-2 - 440v ca 50/60hz
• Capacidade de corte nominal em serviço (ICS): 7500a 75% para EN 60898-1 - 400v ca 50/60hz
• Capacidade de corte nominal em serviço (ICS): 21 Ka 50% para EN 60947-2 - 12...133v ca 50/60hz
• Capacidade de corte nominal em serviço (ICS): 15 Ka 100% para EN 60947-2 - 180...250v cc
• Classe de limitação: 3 para EN 60898-1
• Tensão máxima: 500v ca 50/60hz conforme EN 60947-2
• Tensão de impulso: 6 Kv conforme EN 60947-2
• Tipo de controle: Alavanca articulada
• Sinalização local: Indicador de disparo
• Modo de montagem: Fixo
• Suporte de montagem: Trilho DIN
• Compatibilidade do bloco de distribuição do barramento combinado: Superior ou inferior: Sim
• Desvios de 9mm: 8

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
