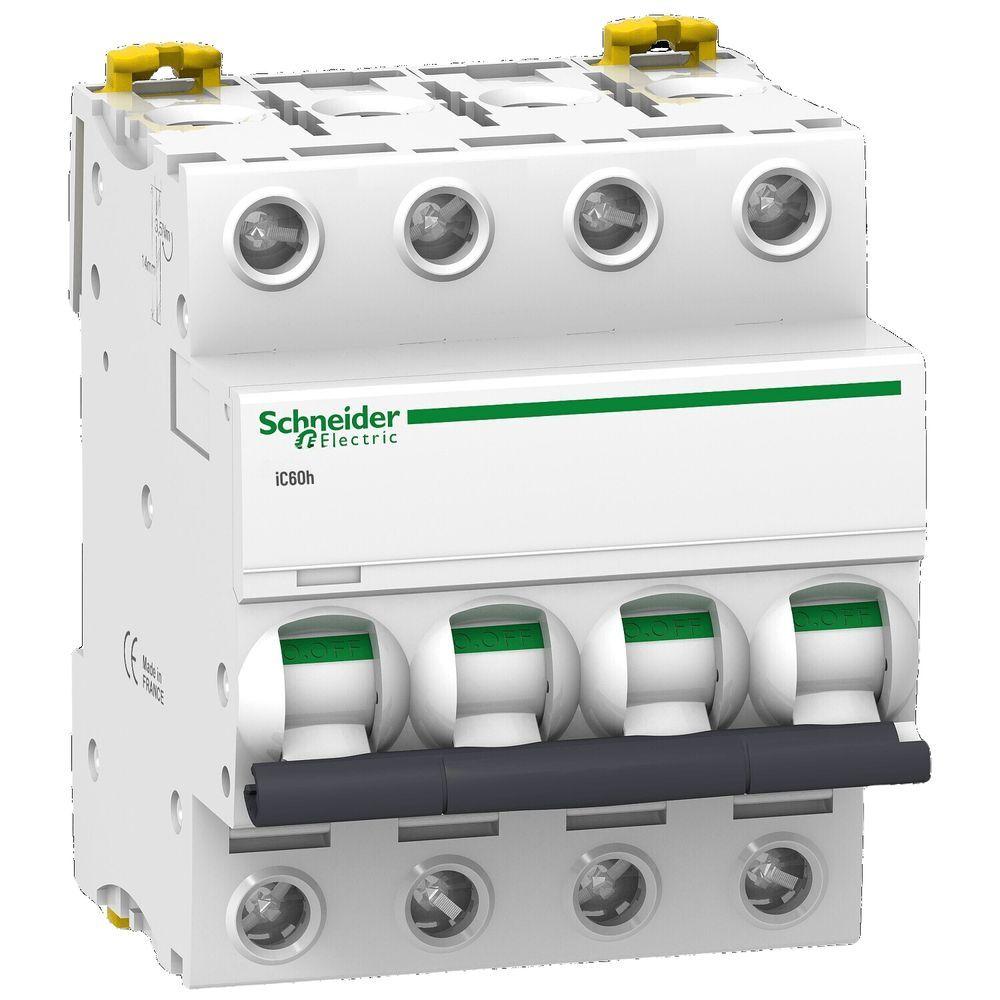

Disjuntor Modular IC60H 4 Polos Curva C Sinalização Visitrip Branco Schneider Electric 40A

Disjuntor Modular Ic60h 4 Polos Curva C Com Sinalização Visitrip Branco Schneider Electric 40a 380v

O disjuntor modular Schneider Electric Ic60h é projetado para a proteção de circuitos elétricos contra sobrecargas e curtos-circuitos. Com 4 polos e curva de atuação tipo C, oferece capacidade de interrupção de 15ka em 380/415vca. O indicador de disparo (visitrip) permite identificar falhas rapidamente, enquanto a tecnologia de fechamento rápido contribui para uma maior vida útil. É ideal para instalação em quadros elétricos residenciais e comerciais, com montagem prática em trilho din.

Vantagens e Diferenciais

• Proteção completa: 4 polos garantem contra sobrecargas e curtos-circuitos.
• Alta capacidade: Interrompe até 15ka em 380/415vca, adequado para diversas aplicações.
• Sinalização clara: Indicador de disparo (visitrip) permite rápida identificação de falhas.
• Montagem prática: Fixação em trilho din facilita a instalação em quadros elétricos.
• Durabilidade: Tecnologia de fechamento rápido contribui para maior vida útil do produto.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Ic60h
• Cor: Branco
• Voltagem: 380v
• Linha: Acti9
• Tipo: Disjuntor Modular
• Polos: 4p
• Corrente Nominal: 40a
• Tipo de Rede: Cc e Ca
• Tecnologia de Disparo: Termomagnético
• Curva Tempo-corrente: C
• Capacidade de Corte (Icu) a 380...415v Ca: 15ka
• Capacidade de Corte (Icu) a 220...240v Ca: 30ka
• Capacidade de Corte (Icu) a 440v Ca: 10ka
• Capacidade de Corte (Icu) a 12...133v Ca: 42ka
• Capacidade de Corte (Icu) a = 250v Cc: 15ka
• Capacidade de Corte (Icn) a 400v Ca: 10000a
• Categoria A conforme En 60947-2
• Conforme En 60898-1
• Limite de Disparo Magnético: 8 x In +/- 20%
• Capacidade de Corte Nominal em (Ics) a 380...415v Ca: 7,5ka
• Capacidade de Corte Nominal em (Ics) a 220...240v Ca: 15ka
• Capacidade de Corte Nominal em (Ics) a 440v Ca: 5ka
• Capacidade de Corte Nominal em (Ics) a 400v Ca: 7500a
• Capacidade de Corte Nominal em (Ics) a 12...133v Ca: 21ka
• Capacidade de Corte Nominal em (Ics) a 180...250v Cc: 15ka
• Classe de Limitação: 3
• Tensão Suportada: 500v Ca / 6kv
• Tipo de Controle: Alavanca Articulada
• Sinalização: Indicador de Disparo
• Modo de Montagem: Fixo
• Suporte de Montagem: Trilho Din
• Compatibilidade de Bloco de : Superior Ou Inferior
• Desvios de 9mm: 8
• Conexões Terminais: 1...25mm² Rígido / 1...16mm² Í
