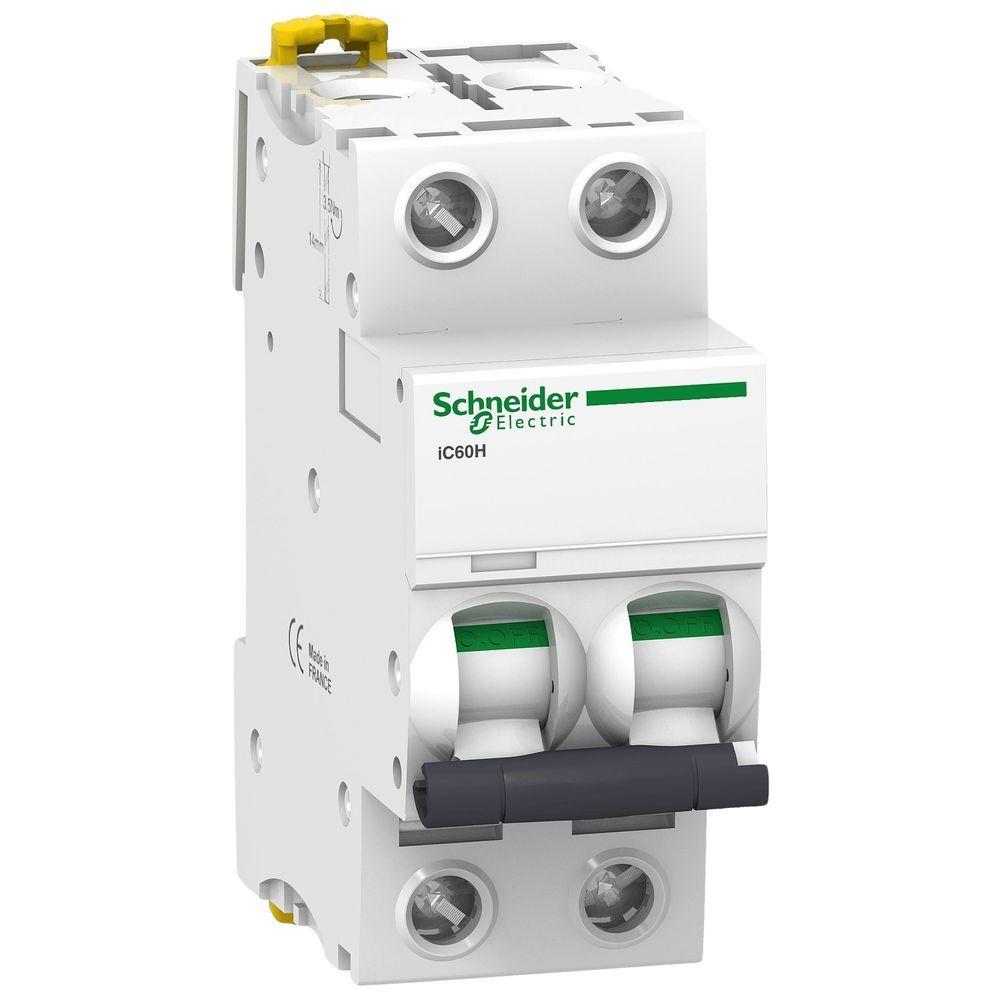

Disjuntor Modular Ic60h 2p Curva B Com Visitrip Branco Schneider Electric 380v

Disjuntor Modular Ic60h 2 Polos Curva B Com Sinalização Visitrip Branco Schneider Electric 380v

O Disjuntor Modular Schneider Electric Ic60h da linha Acti9 é projetado para proteção de circuitos elétricos. Ele oferece proteção contra sobrecargas e curtos-circuitos com capacidade de interrupção de 15ka em 380/415vca. Seus recursos incluem a curva de atuação tipo B, sinalização de falha (visitrip) e alta durabilidade mecânica e elétrica. É indicado para instalação em quadros elétricos com montagem prática em trilho din. A Schneider Electric assegura qualidade e confiabilidade em seus componentes de proteção.

Vantagens e Diferenciais

• Proteção Completa: Protege o circuito elétrico contra sobrecargas e curtos-circuitos.
• Alta Capacidade: Capacidade de interrupção de 15ka em 380/415vca.
• Sinalização de Falha: Possui indicador de disparo (visitrip) para sinalização aparente de falha.
• Durabilidade: Durabilidade mecânica de 20000 ciclos e durabilidade elétrica de 10000 ciclos.
• Montagem Prática: Montagem fixa em trilho din para fácil instalação.
• Tecnologia de Fechamento: Tecnologia de fechamento rápido para maior vida útil.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Ic60h
• Cor: Branco
• Voltagem: 380v
• Linha de Produtos: Acti9
• Tipo de Produto: Disjuntor Modular
• Nome Abreviado do Dispositivo: Ic60h
• Descrição de Polos: 2p
• De Polos Protegidos: 2
• Corrente Nominal: 6a, 10a, 16a, 32a e 40a
• Tipo de Rede: Cc e Ca
• Tecnologia da Unidade de Disparo: Termomagnético
• Curva de Tempo-Corrente: B
• Capacidade de Corte (icn a 400v ca 50/60hz para nbr): 10000a
• Capacidade de Corte (icu a 12...133v ca 50/60hz para en): 42 Ka
• Capacidade de Corte (icu a 440v ca 50/60hz para en): 10 Ka
• Capacidade de Corte (icu a 380...415v ca 50/60hz para en): 15 Ka
• Capacidade de Corte (icu a 220...240v ca 50/60hz para en): 30 Ka
• Capacidade de Corte (icu a = 125v cc para en): 15 Ka
• Categoria a Conforme en 60947-2
• Categoria a Conforme en 60898-1
• Frequência da Rede: 50/60hz
• Limite de Disparo Magnético: 4 X In +/- 20%
• Capacidade de Corte Nominal em (ics) para en 60947-2 - 220...240v ca 50/60hz: 15 Ka 50%
• Capacidade de Corte Nominal em (ics) para en 60947-2 - 380...415v ca 50/60hz: 7,5 Ka 50%
• Capacidade de Corte Nominal em (ics) para en 60947-2 - 440v ca 50/60hz: 5 Ka 50%
• Capacidade de Corte Nominal em (ics) para en 60898-1 - 400v ca 50/60hz: 7500a 75%
• Capacidade de Corte Nominal em (ics) para en 60947-2 - 12...133v ca 50/60hz: 21 Ka 50%
• Capacidade de Corte Nominal em (ics) para en 60947-2 - 72...125v cc: 15 Ka 100%
• Classe de Limitação para en 60898-1: 3
• Tensão Suportável Nominal à Frequência Industrial: 500v ca 50/60hz Conforme en 60947-2
• Tensão Suportável Nominal ao Impulso: 6 Kv Conforme en 60947-2
• Tipo de Controle: Alavanca Articulada
• Sinalização: Indicador de Disparo
• Modo de Montagem: Fixo
