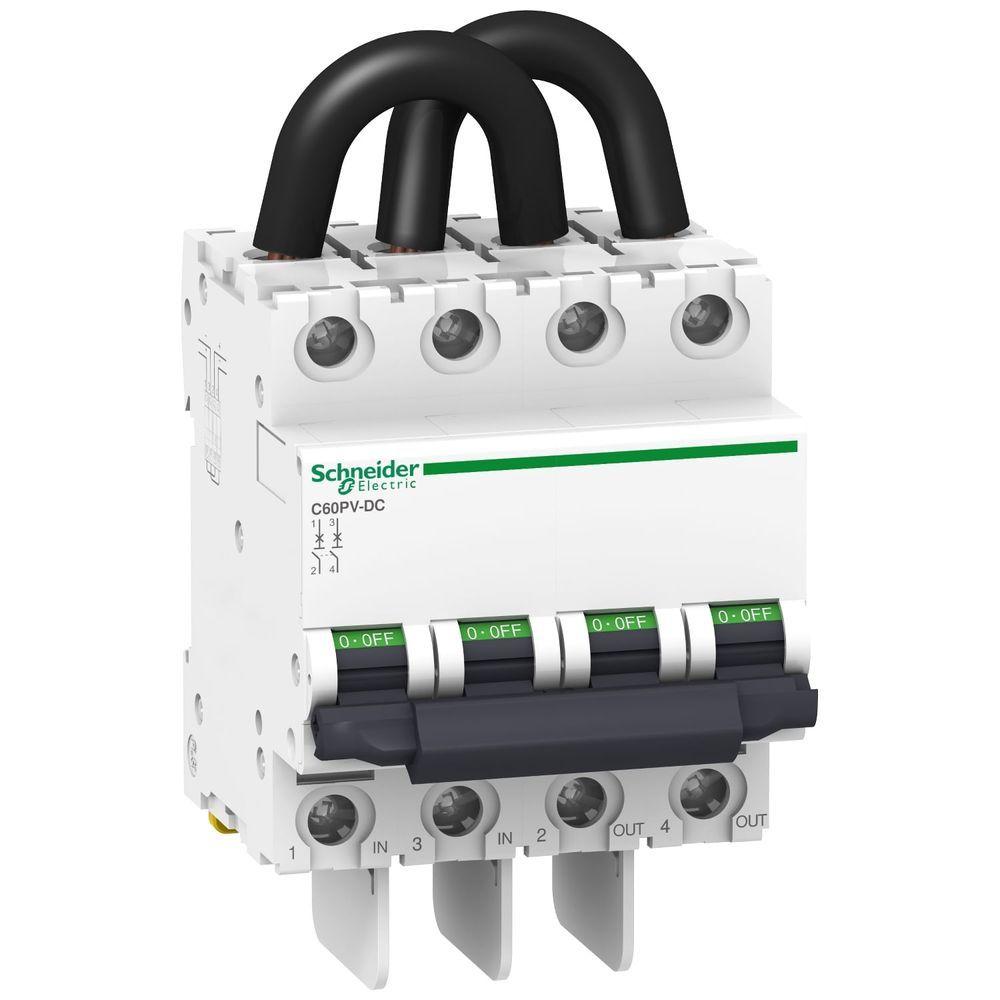

Disjuntor Modular C60pv-dc Bipolar Curva B 800v Cc 2p Para Sistema Fotovoltaico Branco Schneider

Disjuntor Modular C60pv-dc Bipolar Curva B 800v Cc 2p Para Sistema Fotovoltaico Branco Schneider Electric 16a

O Disjuntor Modular Bipolar Schneider Electric C60pv-dc é projetado para a proteção de circuitos em sistemas fotovoltaicos de corrente contínua. Oferece operação segura com tensão nominal de 800v cc e corrente de 16a, com curva de disparo tipo B. Seus recursos incluem alta capacidade de corte e durabilidade mecânica para aplicações residenciais e de pequeno comércio. A montagem é facilitada pelo sistema de fixação em trilho din padrão de 35mm.

Vantagens e Diferenciais

• Proteção Bipolar: Projetado com 2 polos para sistemas fotovoltaicos em corrente contínua.
• Alta Tensão de Operação: Tensão nominal de 800v cc, adequada para instalações solares.
• Capacidade de Corte: Suporta corrente de curto-circuito de até 3 ka a 650v cc.
• Montagem Prática: Fixação em trilho din de 35mm, padrão para quadros elétricos.
• Durabilidade Mecânica: Projetado para 20000 ciclos de operação.
• Indicação de Posição: Alavanca articulada com indicação visual do estado (ligado/desligado).

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: C60pv-dc
• Cor: Branco
• Linha de Produto: C60
• Tipo de Produto: Disjuntor Modular
• Polos: 2p (bipolar)
• Tipo de Rede: Cc (corrente contínua)
• Curva de Tempo-corrente: B
• Categoria de Uso: Categoria A
• Corrente Nominal: 16a
• Tensão de Operação Nominal: 800v Cc
• Limite de Disparo Magnético: 5,5 x In
• Capacidade de Corte (Icu): 3 Ka A 650v Cc / 1,5 Ka A 800v Cc
• Capacidade de Corte Nominal (Ics): 1,5 Ka A 800v Cc / 3 Ka A 650v Cc
• Tensão de Isolamento Nominal: 1000v Cc
• Tensão Suportável de Impulso Nominal: 6 Kv
• Sensibilidade à Polaridade: Não (proteção bidirecional)
• Tipo de Controle: Alavanca Articulada
• Modo de Montagem: Fixo
• Suporte de Montagem: Trilho Din de 35mm
• Desvios de 9mm: 8
• Durabilidade Mecânica: 20000 Ciclos
• Durabilidade Elétrica: 1500 Ciclos (l/r = 2 Ms)
• Opção de Bloqueio: Bloqueio por cadeado na posição Off
• Terminais: Terminal túnel para 1...25mm² (rígido) e 1...16mm² (ível)
• Comprimento da Decapagem do Fio: 14mm
• Torque de Aperto: 2,5 N.m
• Segmento de Mercado: Residencial, Pequeno Comércio
• Peso Líquido: 0,545kg
• Altura do Produto: 132,7cm
• Largura do Produto: 72cm
• Profundidade do Produto: 77,4cm
• Garantia: 3
