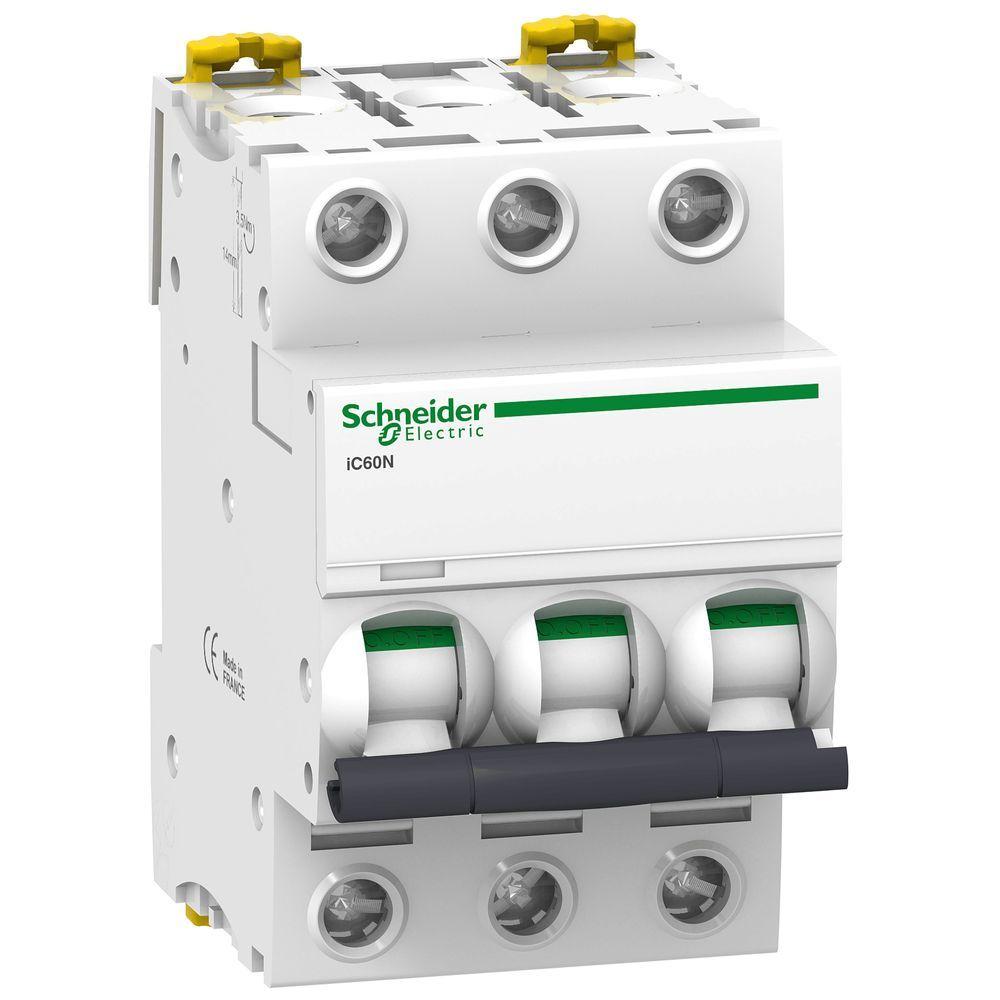

Disjuntor Modular Acti9 IC60 - Proteção Sobrecarga e Curto Circuito Curva B Branco Schneider Electric 10A 380V

O Disjuntor Modular Acti9 IC60 da Schneider Electric oferece proteção tripolar para circuitos elétricos. Com curva de atuação tipo B e capacidade de interrupção de 15kA, ele é projetado para segurança contra sobrecargas e curtos-circuitos. Seu indicador de disparo (VisiTrip) sinaliza falhas visualmente, enquanto a tecnologia de fechamento rápido garante maior vida útil. Ideal para instalação em quadros de distribuição com montagem em trilho DIN, atende a normas como EN 60947-2 e EN 60898-1.

Vantagens e Diferenciais

• Proteção Completa: Tripolar com Curva B, protege contra sobrecargas e curtos-circuitos.
• Alta Capacidade: Capacidade de interrupção de 15kA em 380/415Vca.
• Sinalização Clara: Indicador de disparo (VisiTrip) aponta visualmente a falha.
• Durabilidade: Tecnologia de fechamento rápido e 20.000 ciclos de vida mecânica.
• Instalação Prática: Montagem fixa em trilho DIN, compatível com barras superiores ou inferiores.
• Conectividade: Terminais aceitam cabos rígidos de 1 a 25mm e flexíveis de 1 a 16mm.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Acti9 IC60
• Cor: Branco
• Voltagem: 380V
• Tipo de Produto: Disjuntor Modular
• Nome Abreviado do Dispositivo: IC60H
• Descrição de Polos: 3P
• Número de Polos Protegidos: 3
• Corrente Nominal: 10A
• Tipo de Rede: CC e CA
• Tecnologia da Unidade de Disparo: Termomagnético
• Curva de Tempo-Corrente: B
• Capacidade de Corte (ICN): 10000A a 400V CA 50/60Hz (NBR)
• Capacidade de Corte (ICU): 15 KA a 380...415V CA 50/60Hz (EN)
• Categoria: A conforme EN 60947-2
• Limite de Disparo Magnético: 4 x In +/- 20%
• Capacidade de Corte Nominal em Serviço (ICS): 7,5 KA 50% para 380...415V CA 50/60Hz (EN 60947-2)
• Classe de Limitação: 3 para EN 60898-1
• Tensão Suportável de Impulso: 6 kV conforme EN 60947-2
• Tipo de Controle: Alavanca articulada
• Sinalização Local: Indicador de disparo
• Modo de Montagem: Fixo
• Suporte de Montagem: Trilho DIN
• Compatibilidade do Bloco de Distribuição: Superior ou Inferior: Sim
• Desvios de 9mm: 6
• Durabilidade Mecânica: 20000 Ciclos
• Durabilidade Elétrica: 10000 Ciclos
• Comprimento da Decapagem do Fio: 14mm
• Torque de Aperto: 2 N.m
• Proteção de Fuga à Terra: Bloco separado
• Garantia: 3
• Altura do Produto: 85mm
• Largura do Produto: 54mm
• Profundidade do Produto: 78.5mm
• Peso Líquido: 0.375kg
