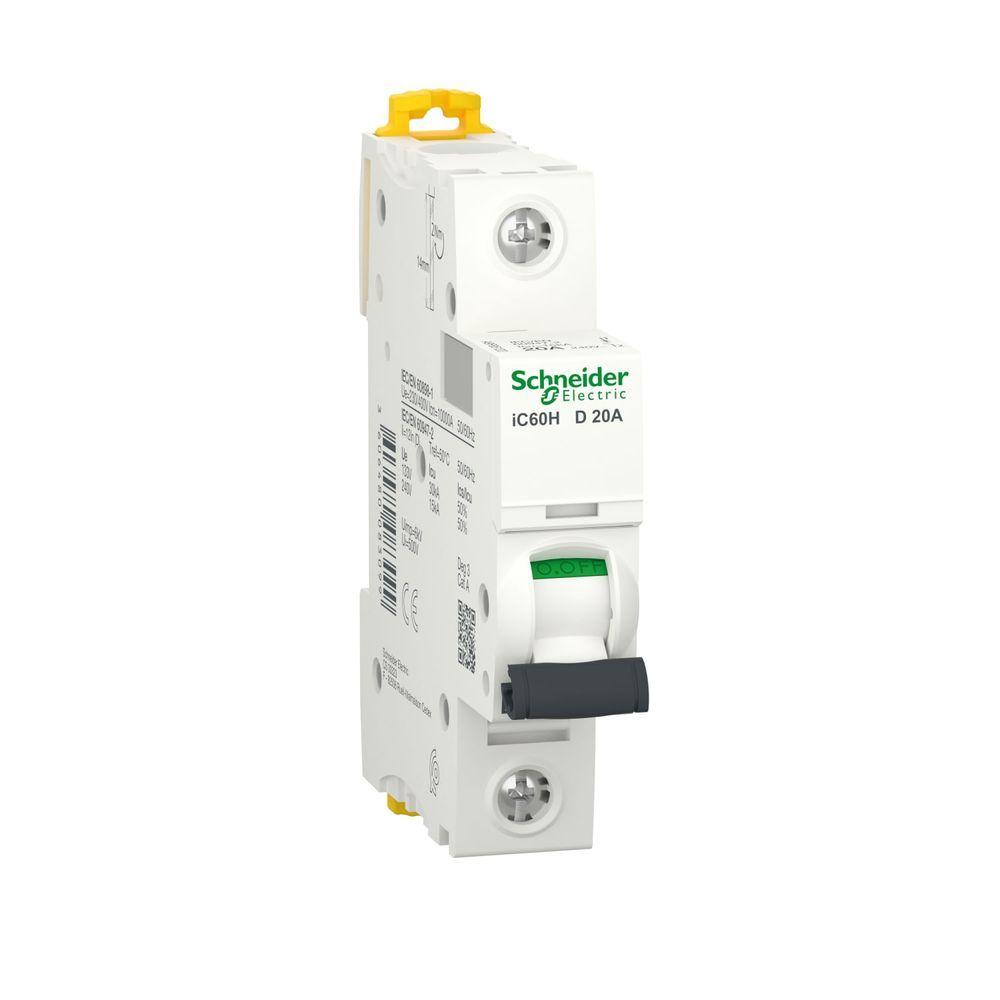

Disjuntor Modular Acti9 Ic60 Monopolar Curva D 70ka 220v Branco Schneider

Disjuntor Modular Acti9 Ic60 Monopolar Curva D 70ka 220v Branco Schneider Electric

O Disjuntor Modular Acti9 Ic60 da Schneider Electric é um dispositivo de proteção monopolar projetado para circuitos elétricos. Com tecnologia termomagnética e curva de disparo D, ele oferece proteção precisa contra sobrecargas e curtos-circuitos, especialmente indicado para cargas indutivas. Sua alta capacidade de corte de 70ka garante em instalações residenciais, comerciais e industriais. A montagem em trilho DIN e o indicador de disparo facilitam a instalação e a manutenção do quadro elétrico. A linha Acti9 da Schneider Electric é reconhecida pela confiabilidade e conformidade com normas internacionais como EN 60947-2 e EN 60898-1.

Vantagens e Diferenciais

• Alta Capacidade de Corte: 70ka Icu em 220...240V CA, garantindo proteção robusta contra curtos-circuitos.
• Montagem Prática: Com trilho DIN, facilitando a instalação em quadros elétricos.
• Sinalização Clara: Indicador de disparo permite rápida identificação do dispositivo que atuou.
• Curva de Disparo D: Ideal para proteger circuitos com cargas indutivas, como motores e transformadores.
• Conectividade Versátil: Terminais aceitam cabos de 1 a 25mm² rígidos e 1 a 16mm² flexíveis.
• Durabilidade Comprovada: Projetado para 20.000 ciclos mecânicos e 10.000 ciclos elétricos.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Acti9 Ic60
• Cor: Branco
• Voltagem: 220v
• Tipo de Produto: Disjuntor Modular
• Nome Abreviado do Dispositivo: Ic60h
• Descrição de Polos: 1p
• Corrente Nominal: 0,5A e 4A
• Tipo de Rede: CC e CA
• Tecnologia da Unidade de Disparo: Termomagnético
• Curva de Tempo-Corrente: D
• Capacidade de Corte (Icu) a 220...240V CA 50/60Hz: 70 Ka
• Capacidade de Corte (Icu) a 12...60V CA 50/60Hz: 70 Ka
• Capacidade de Corte (Icu) a 100...133V CA 50/60Hz: 70 Ka
• Capacidade de Corte (Icu) a = 72V CC: 15 Ka
• Capacidade de Corte (Icu) a 12...60V CC: 20 Ka
• Capacidade de Corte (Icn) a 230V CA 50/60Hz: 10000A
• Categoria A Conforme EN 60947-2
• Categoria A Conforme EN 60898-1
• Limite de Disparo Magnético: 12 X In +/- 20%
• Capacidade de Corte Nominal em (Ics) a 220...240V CA: 70 Ka 100%
• Capacidade de Corte Nominal em (Ics) a 12...60V CA: 70 Ka 100%
• Capacidade de Corte Nominal em (Ics) a 100...133V CA: 70 Ka 100%
• Capacidade de Corte Nominal em (Ics) a 72V CC: 15 Ka 100%
• Capacidade de Corte Nominal em (Ics) a 12...60V CC: 20 Ka 100%
• Capacidade de Corte Nominal em (Ics) a 230V CA: 7500A 75%
• Tensão Máxima de Operação: 500V CA 50/60Hz
• Tensão de Isolamento: 6 Kv
• Tipo de Controle: Alavanca Articulada
• Sinalização: Indicador de Disparo
• Modo de Montagem: Fixo
• Suporte de Montagem: Trilho DIN
• Compatibilidade do Bloco do Barramento Combinado: Superior Ou Inferior: Sim
• Desvios de 9mm: 2
• Comprimento da Decapagem do Fio: 14mm
