Disjuntor G12e3f32 Tripolar 32a Proteção Térmica Fixa Cinza Schneider Electric 15ka

Disjuntor G12e3f32 Tripolar 32a Proteção Térmica Fixa Cinza Schneider Electric 15ka 415vca

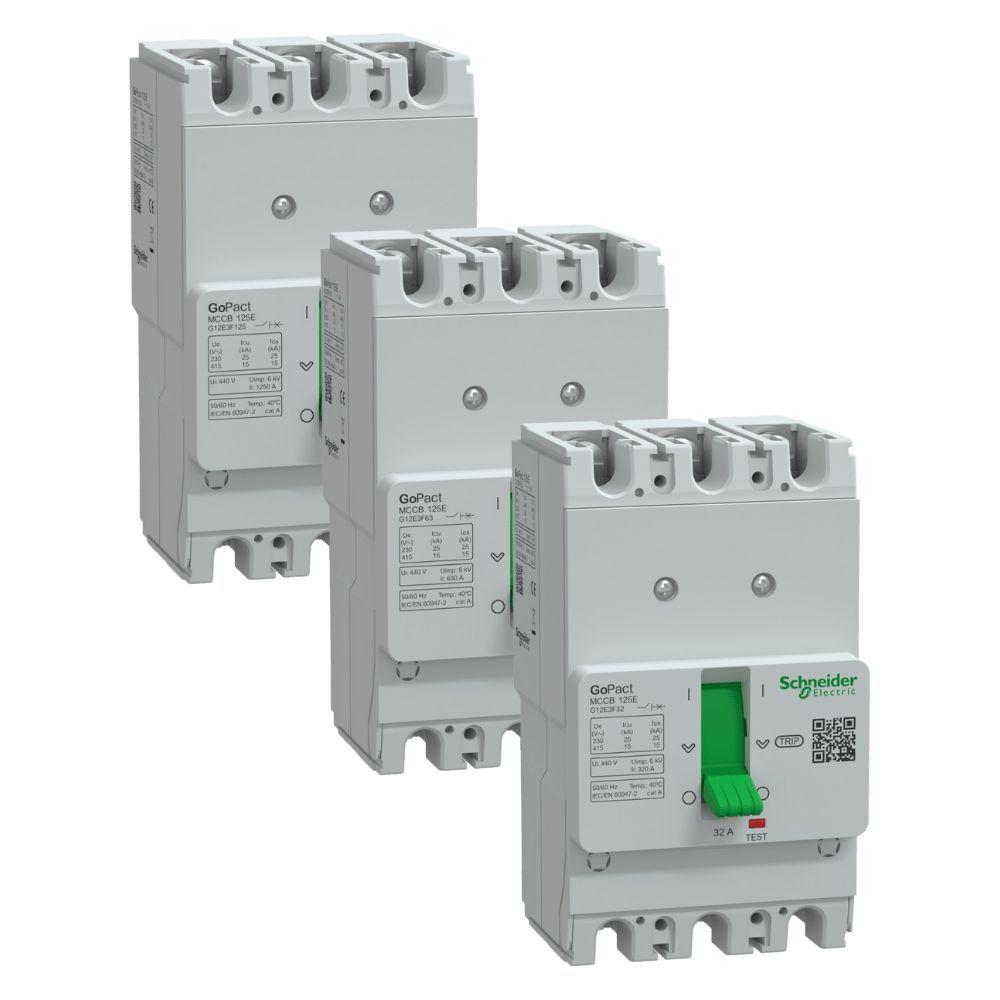

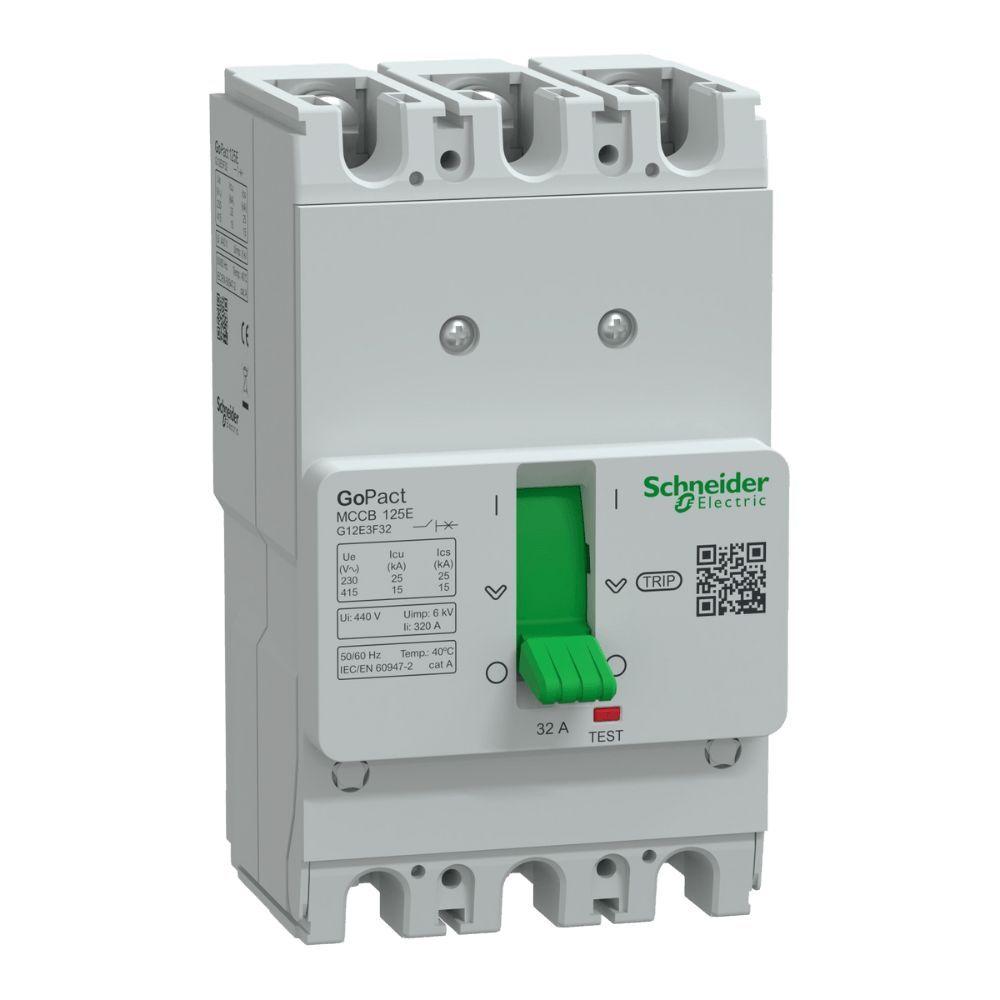

O Disjuntor de Caixa Moldada Schneider Electric Gopact MCCB 125, modelo G12e3f32, é projetado para a distribuição elétrica em edifícios de pequeno e médio porte, fábricas e aplicações OEM. Oferece proteção confiável contra sobrecargas e curtos-circuitos com sua capacidade de ruptura de 15kA a 415VCA e unidade de disparo termomagnético. Seus ajustes de proteção térmica fixa e magnética fixa em 10xIn garantem segurança operacional, enquanto o selo Green Premium reflete o compromisso com regulamentações ambientais. É adequado para instalação horizontal ou vertical, com conexão frontal por parafuso.

Vantagens e Diferenciais

• Capacidade de Ruptura: 15kA a 415VCA para proteção eficaz contra curtos-circuitos.
• Proteção Térmica Fixa: Ajuste de captação (Ir) fixo em 1xIn para segurança contra sobrecargas.
• Proteção Magnética: Ação instantânea fixa em 10xIn para resposta rápida a curtos-circuitos.
• Certificação Green Premium: Atende a regulamentações ambientais e possui baixo CO2.
• Conformidade: Adequado conforme normas IEC 60947-1 e IEC 60947-2.
• Versatilidade de Montagem: Pode ser instalado na posição horizontal ou vertical.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: G12e3f32
• Cor: Cinza
• Voltagem: 415VCA
• Tipo de Produto: Disjuntor
• Linha de Produto: Gopact MCCB 125
• Nome do Produto: Gopact MCCB 125
• Aplicação do Dispositivo: Distribuição
• Número de Polos: 3p
• Polos Protegidos: 3d
• Corrente Nominal [In]: 32A/40A/50A/63A/80A/100A/125A a 40 Graus C
• Tensão de Operação Nominal [Ue]: 415V CA 50/60Hz
• Tensão de Isolamento Nominal [Ui]: 440V CA
• Tensão Suportável de Impulso Nominal [Uimp]: 6 Kv
• Capacidade de Interrupção de Curto-circuito Nominal [Icu]: 15 Ka a 380/415V CA 50/60Hz
• Nome da Unidade de Disparo: TM-D
• Tecnologia da Unidade de Disparo: Termomagnético
• Funções de Proteção da Unidade de Disparo: L, I
• Tipo de Controle: Alavanca articulada
• Durabilidade Elétrica: 8000 ciclos a 415V
• Dissipação de Alimentação por Polo: 18,7W
• Suporte de Montagem: Placa traseira
• Posição de Montagem: Horizontal e Vertical / Plano nas costas
• Conexões da Parte de Cima: Frontal
• Conexão na Parte Inferior: Frontal
• Terminais de Conexão: Conexão por parafuso
• Passo de Conexão: 25 milímetros
• Tipo de Proteção: L: Proteção contra sobrecargas (térmicas) / I: Proteção contra curtos-circuitos (magnético)
• Classificação da Unidade de Disparo: 32A/40A/50A/63A/80A/100A/125A a 40 Graus C
• Ajuste de Captação de Longa Duração Tipo Ir (proteção térmica): Fixo
• Faixa de Ajuste de Captação de Proteção de Longa Duração [Ir]: 1 x In
• Ajuste de Atraso de Proteção de Longa Duração Tipo Tr: Fixo
• Ajuste Instantâneo de Captação de Proteção Tipo Ii: Fixo
• Faixa de Ajuste de Captação de Proteção Instantânea [Ii]: 10 x In
• Largura do Produto: 75mm
