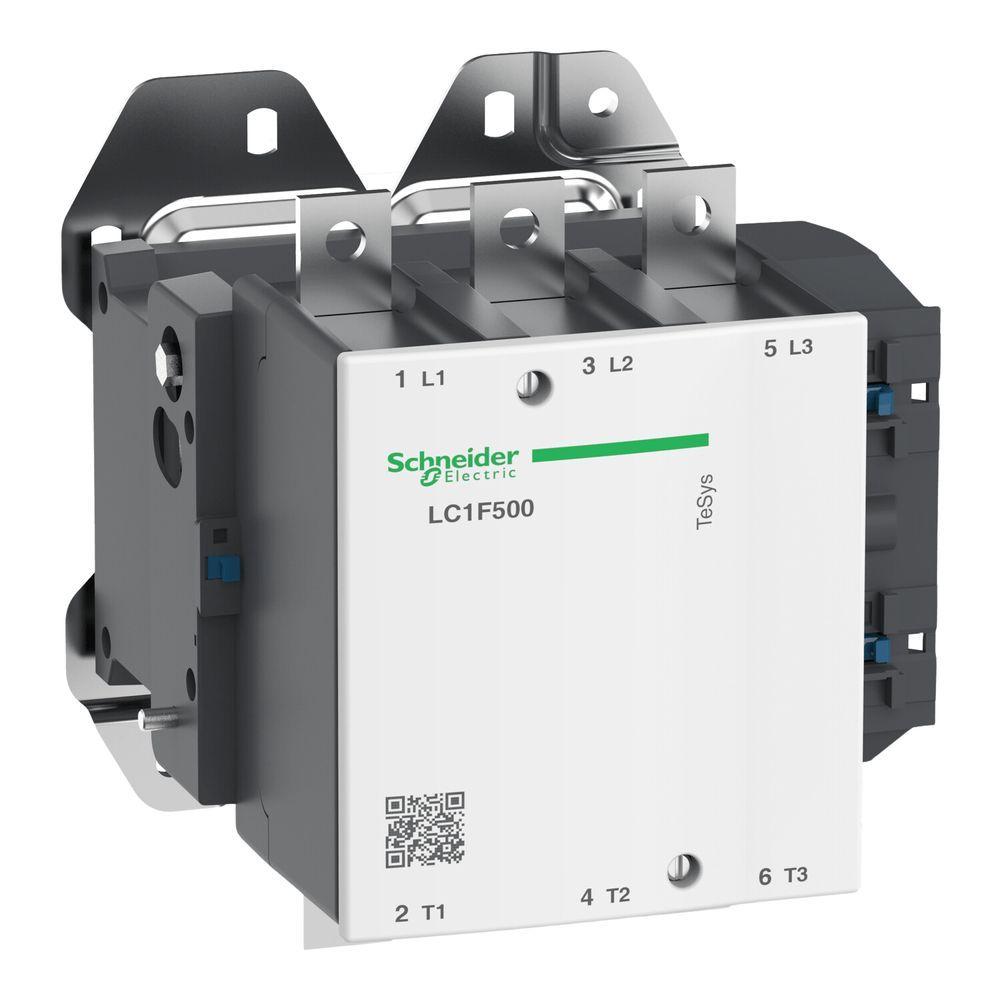

Contator Tripolar LC1F500M7 500A 220V CA 3 Polos IP20 Montagem em Placa Schneider Electric

Contator Tripolar Lc1f500m7 500a 220v Ca 50/60hz Com 3 Polos Ip20 Montagem Em Placa Schneider Electric

O contator tripolar Schneider Electric Lc1f500m7 é indicado para manobra e controle de motores e cargas resistivas em instalações industriais. Com corrente nominal de 500a (ca-3) e tensão de operação até 1000v ca, atende aplicações de alta exigência. Possui 3 polos, grau de proteção ip20 e montagem em placa, facilitando a integração em painéis. Pode ser utilizado em sistemas trifásicos para partidas diretas de motores em diferentes tensões. A Schneider Electric é reconhecida por sua linha de componentes para automação e comando elétrico.

Vantagens e Diferenciais

• Alta Capacidade de Corrente: Corrente nominal de operação de 500a (ca-3), adequada para aplicações de grande porte.
• Versatilidade de Aplicação: Categoria de uso ca-1, ca-3 e ca-4 para controle de motor e cargas resistivas.
• Segurança Elétrica: Tensão de operação nominal até 1000v ca e tensão de impulso suportável de 8kv.
• Durabilidade Mecânica: Vida útil mecânica de até 10 milhões de ciclos.
• Proteção e Montagem: Grau de proteção ip20 com montagem em placa, facilitando a instalação em painéis.

Especificações Técnicas

• Fabricante: Schneider Electric
• Marca: Schneider Electric
• Modelo: Lc1f500m7
• Cor: Não informada
• Voltagem: 220v
• Tipo de Produto: Contator Tripolar
• Número de Polos: 3p
• Corrente Nominal de Operação: 500a (ca-3)
• Tensão de Operação Nominal: até 1000v ca 50/60hz, até 460v cc
• Tensão do Circuito de Controle: 220v ca 40...400hz
• Tensão de Isolamento Nominal (ui): 1000v
• Tensão Nominal Suportável de Impulso (uimp): 8kv
• Corrente Térmica Convencional ao Ar Livre (ith): 700a a 40c
• Capacidade de Corte Nominal: 4000a
• Corrente Nominal de Curta Duração Admissível (icw): 4200a 10s, 3200a 30s, 2400a 1min, 1500a 3min, 1200a 10min a 40c
• Classificação do Fusível Associado: 500a Am ?440v, 800a Gg ?440v
• Impedância Média: 0,18mohm (ith 700a 50hz)
• Categoria de Uso: ca-1, ca-3, ca-4
• Categoria de Sobretensão: iii
• Composição dos Contatos de Potência: 3 na
• Potência de Motor (ca-3): 147kw a 220...230v, 250kw a 380...400v, 280kw a 415v, 295kw a 440v, 355kw a 500v, 335kw a 660...690v, 335kw a 1000v
• Potência de Motor (ca-4): 80kw a 400v
• Faixa de Potência de Motor Trifásico: 110220kw a 200240v, 110220kw a 380440v, 250500kw a 380440v, 250500kw a 480500v
• Tipo de Partida de Motor: Contator de Partida Direta (direct on-line)
• Limites de Tensão do Circuito de Controle em Operação: 0,85...1,1 Uc (40...400hz a 55c)
• Limites de Tensão do Circuito de Controle na Saída: 0,3...0,5 Uc (40...400hz a 55c)
• Durabilidade Mecânica: 10 Milhões de Ciclos
• Potência de Irrupção: 1100va (40...400hz, cos? 0,9 a 20c)
• Consumo de Potência de Manutenção: 18va (40...400hz, cos? 0,9 a 20c)
• Taxa Máxima de Operação: 2400 Ciclos/h a 55c
• Tempo de Fechamento: 40...65ms
• Tempo de Abertura: 100...170ms
• Tipo de Circuito de Controle: Ca a 40...400hz
• Conexões do Circuito de Controle: Terminais de parafuso para 1 ou 2 cabos sólidos ou flexíveis 14mm (sem ponta) e 14mm ou 12,5mm (com ponta)
• Conexões do Circuito de Potência: Barras 2 cabos seção 40 x 5mm, terminais olhais/anéis 2 cabos 240mm, ligação com perne

Observações Importantes: As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
