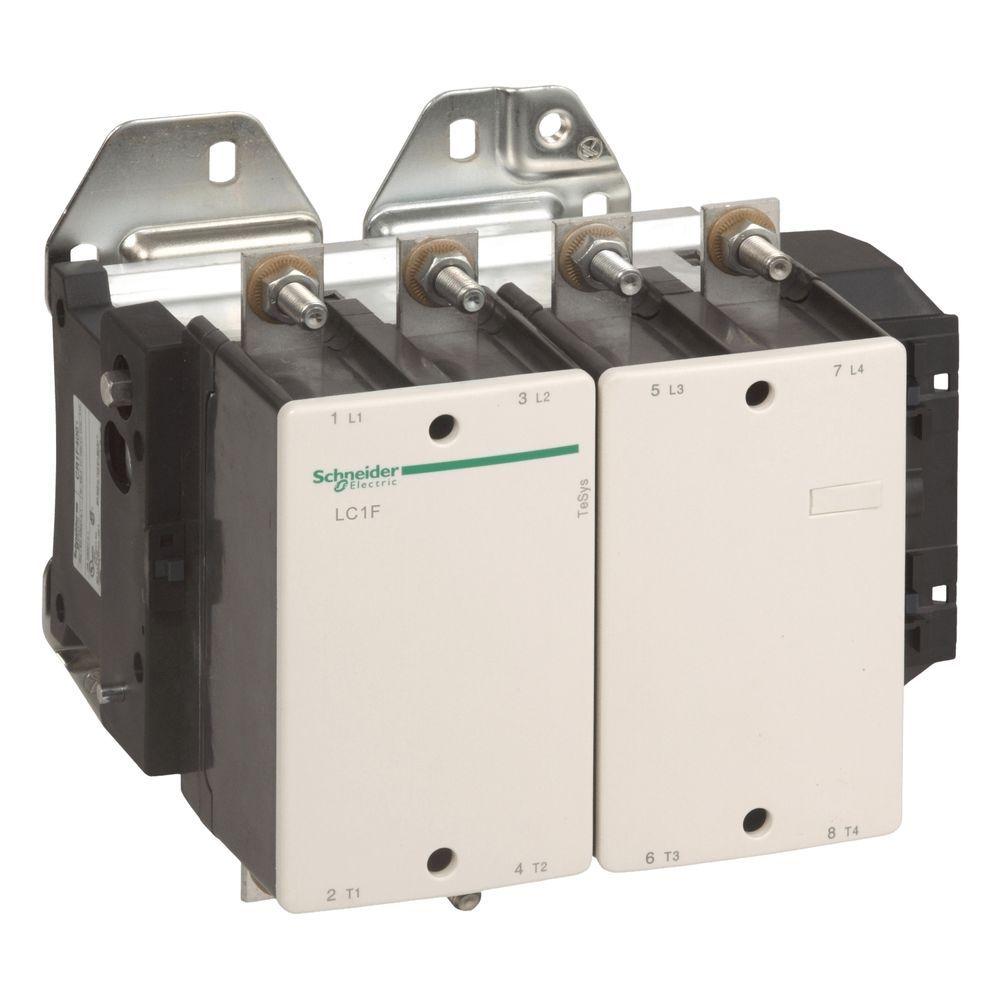

Contator Tetrapolar 500A Sem Bobina Schneider Electric LC1F5004 700A Bivolt

Contator Tetrapolar 500A Sem Bobina Schneider Electric LC1F5004 Tesys 700A 110V ou 220V Bivolt

O contator tetrapolar Schneider Electric LC1F5004 da linha Tesys é projetado para aplicações industriais em carga resistiva. Com corrente térmica de 700A e capacidade de fechamento nominal de 5000A, oferece confiabilidade em comandos elétricos de alta potência. Seus 4 polos normalmente abertos, grau de proteção IP20 e montagem em placa facilitam a instalação em painéis de comando. O produto atende a normas internacionais como EN 60947-1 e possui múltiplas certificações, incluindo CSA e UL.

Vantagens e Diferenciais

• Contator Tetrapolar: Possui 4 polos normalmente abertos (4 NA), adequado para aplicações em carga resistiva.
• Corrente Térmica de 700A: Suporta alta corrente contínua em operação, garantindo robustez em instalações industriais.
• Grau de Proteção IP20: Oferece proteção contra com objetos sólidos maiores que 12,5mm, ideal para painéis elétricos.
• Montagem em Placa: Facilita a instalação em quadros e painéis de comando.
• Certificações Internacionais: Atende a normas como EN 60947-1 e possui certificações CSA, UL, CB, entre outras.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: LC1F5004
• Voltagem: Bivolt
• Linha: Tesys
• Tipo de Produto: Contator
• Nome Abreviado: LC1F
• Aplicação: Carga Resistiva
• Categoria de Uso: AC-1
• Polos: 4P
• Composição dos Contatos: 4 NA
• Tensão Nominal (CA): ≤ 1000V (50/60Hz)
• Tensão Nominal (CC): ≤ 460V
• Tensão de Impulso: 8 kV
• Categoria de Sobretensão: III
• Corrente Térmica: 700A (a 40 °C)
• Capacidade de Fechamento Nominal: 5000A
• Capacidade de Corte Nominal: 4000A
• Corrente de Curta Duração Admissível (40 °C - 10 s): 4200A
• Corrente de Curta Duração Admissível (40 °C - 30 s): 3200A
• Corrente de Curta Duração Admissível (40 °C - 1 min): 2400A
• Corrente de Curta Duração Admissível (40 °C - 3 min): 1500A
• Corrente de Curta Duração Admissível (40 °C - 10 min): 1200A
• Classificação do Fusível Associado (≤ 440V): 500A AM
• Classificação do Fusível Associado (≤ 440V): 800A GG
• Tensão de Isolamento: 1000V
• Tensão de Isolamento (VDE 0110, Grupo C): 1500V
• Dissipação de Potência por Polo: 88W
• Dissipação de Calor: 18W
• Limites de Tensão do Circuito de Controle (funcionamento): 0,85...1,1 Uc
• Limites de Tensão do Circuito de Controle (saída): 0,3...0,5 Uc
• Tempo de Operação - Fechamento (LX1/LX9): 40...75 Ms
• Tempo de Operação - Abertura (LX1/LX9): 100...170 Ms
• Tempo de Operação - Fechamento (LX4): 50...60 Ms
• Tempo de Operação - Abertura (LX4): 45...60 Ms
• Suporte de Montagem: Placa
