Contator Para Comutação De Banco De Capacitores Lc1dwk12q7 380v Ca 63 Kvar-400v 50hz Schneider

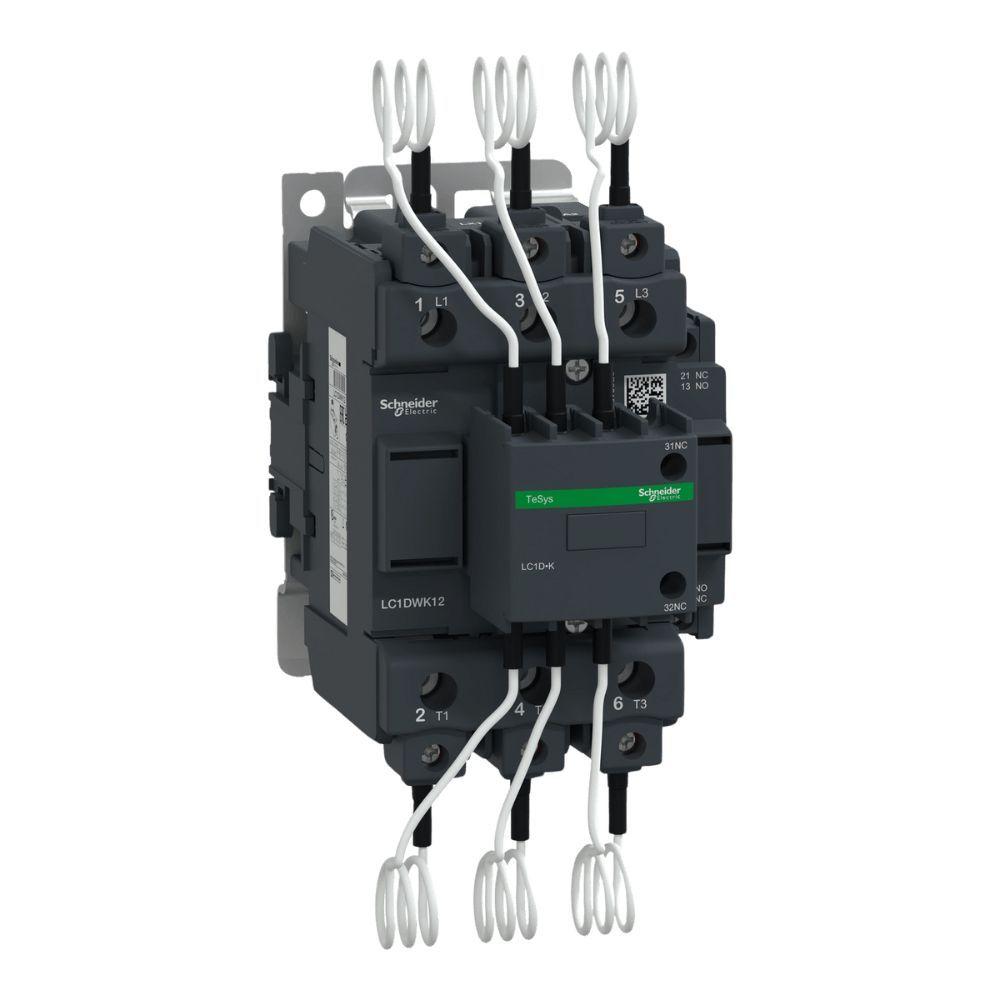

Contator para Comutação de Banco de Capacitores LC1DWK12Q7 380V CA 63 Kvar/400V 50Hz com Resistores Pré-cablados

O contator para comutação de banco de capacitores LC1DWK12Q7 da Schneider Electric é um componente essencial para sistemas de correção do fator de potência. Projetado para bancos de até 63 Kvar/400V 50Hz, oferece robustez e confiabilidade em aplicações industriais. Seus resistores de amortecimento pré-cablados facilitam a instalação e limitam a corrente de pico, enquanto a taxa de operação de 240 ciclos/hora atende a demandas frequentes. Com montagem em trilho DIN ou por parafuso e proteção IP20, é uma solução compacta e versátil para quadros de comando.

Vantagens e Diferenciais

• Contator 3P: Projetado para comutação de bancos de capacitores de até 63 Kvar/400V 50Hz.
• Resistores Pré-cablados: Inclui resistores de amortecimento para limitação de corrente, garantindo simplicidade na instalação.
• Montagem Versátil: Pode ser instalado em trilho DIN ou com fixação por parafuso, oferecendo flexibilidade na aplicação.
• Proteção IP20: Grau de proteção contra partes perigosas e contra sólidos estranhos de diâmetro ≥12,5mm.
• Taxa de Operação Elevada: Suporta até 240 ciclos/hora, adequado para aplicações com operação frequente.
• Certificação Multipadrão: Atende a normas internacionais como IEC, UL e CSA, além de possuir o selo Green Premium.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: LC1DWK12Q7
• Descrição de Polos: 3P
• Tensão de Operação Nominal (Ue): 690V CA 50/60Hz
• Classificação da Potência Reativa: 35 Kvar a 230V CA 50Hz a60°C, 63 Kvar a 400V CA 50Hz a60°C, 67 Kvar a 440V CA 50Hz a60°C, 104 Kvar a 690V CA 50Hz a60°C, 30 Kvar a 230V CA 60Hz a60°C, 60 Kvar a 460V CA 60Hz a60°C, 80 Kvar a 575V CA 60Hz a60°C
• Tensão do Circuito de Controle (Uc): 380V CA 50/60Hz
• Composição de Auxiliar: 1NA + 2NF (contatos instantâneos)
• Durabilidade Elétrica: 300.000 ciclos a Ue 400V, 200.000 ciclos a Ue 690V
• Suporte de Montagem: Trilho DIN / Placa
• Normas: EN/0947-4-1
• Certificações do Produto: Esquema Multipadrão (IEC, UL, CSA), Green Premium
• Conexões Terminais (Circuito de Controle): Terminais de parafuso para cabos de 14mm (sólido), 14mm (il. sem extremidade), 14mm (il. com extremidade), 12,5mm (il. com extremidade)
• Conexões Terminais (Circuito de Potência): Conectores para cabos de 450mm (sólido), 425mm (sólido), 450mm (il. sem extremidade), 425mm (il. sem extremidade), 450mm (il. com extremidade), 416mm (il. com extremidade)
• Torque de Aperto (Circuito de Potência): 9 N.m
• Torque de Aperto (Circuito de Controle): 1,7 N.m
• Taxa Máxima de Operação: 240 Cic/h
• Tipo de Contatos Auxiliares: Tipo com ligação mecânica garantida entre NC e NO
• Temperatura Ambiente de Operação: Até 60°C
• Altitude de Funcionamento: 0...3000 metros
• Categoria de Uso: AC-6b
• Aplicação: Correção do fator de potência
• Garantia: 3 anos
• Altura do Produto: 180cm
• Largura do Produto: 85cm
• Profundidade do Produto: 154cm
• Peso do Produto: 1,65kg
