Contator Para Comutação De Banco De Capacitores Lc1dlkm7 3p 220v Ca 20 Kvar-400v Schneider Electric

Contator para Comutação de Banco de Capacitores LC1DLKM7 3P 220V CA 20 Kvar/400V

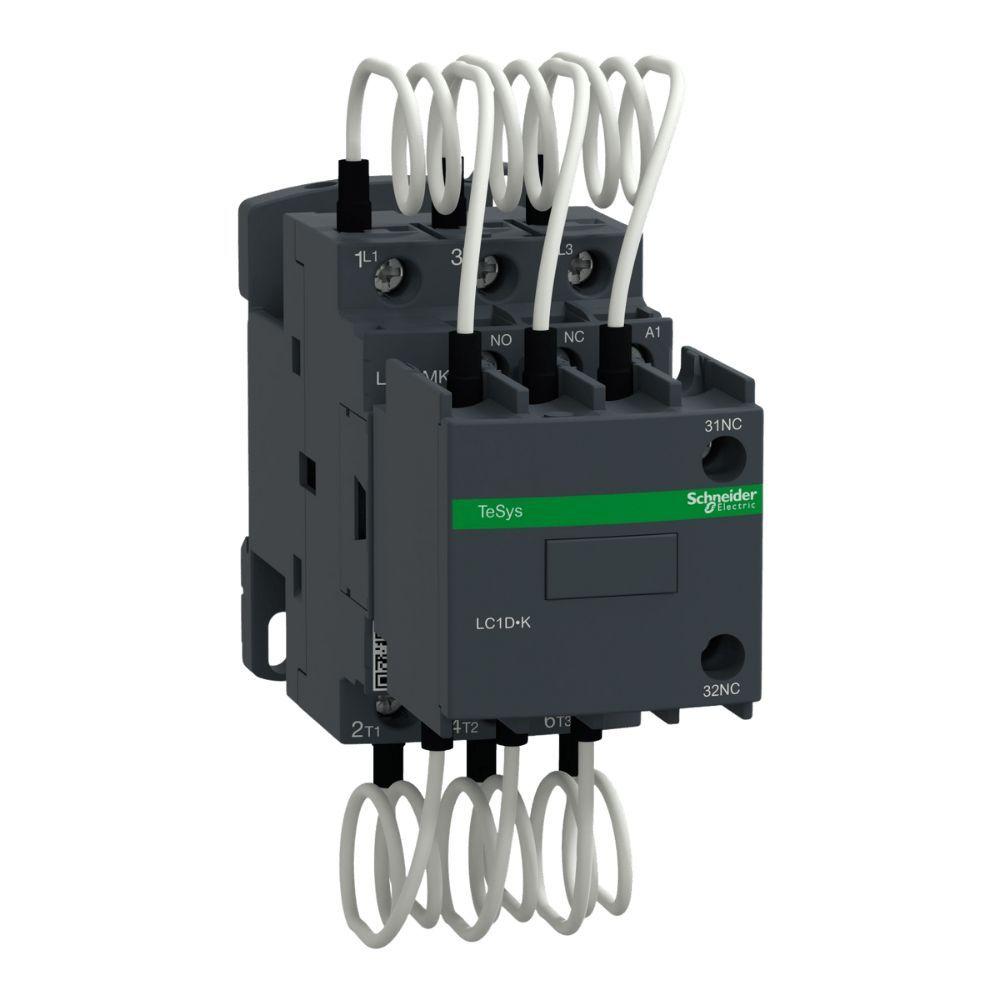

O contator Schneider Electric LC1DLKM7 é um componente da linha Tesys Deca, projetado para a comutação de bancos de capacitores em sistemas de correção do fator de potência. Oferece robustez e confiabilidade com sua classificação de 20 Kvar/400V e construção 3P, garantindo operação estável. Seus resistores de amortecimento pré-cablados facilitam a instalação e limitam a corrente de pico. Com proteção IP20 e montagem versátil em trilho DIN ou por parafuso, é uma solução compacta para painéis elétricos industriais e comerciais.

Vantagens e Diferenciais

• Contator 3P: Projetado para comutação de bancos de capacitores de até 20 Kvar/400V, ideal para correção do fator de potência.
• Resistores Pré-cablados: Inclui resistores de amortecimento para limitação de corrente, simplificando a instalação.
• Proteção IP20: Oferece proteção contra contato com objetos sólidos maiores que 12,5mm.
• Montagem Versátil: Pode ser instalado em trilho DIN ou fixado por parafuso, proporcionando flexibilidade.
• Compacto: Com apenas 45mm de largura, otimiza o espaço no painel elétrico.
• Certificação Green Premium: Atende a padrões ambientais rigorosos, com conformidade IEC, UL e CSA.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: LC1DLKM7
• Descrição de Polos: 3P
• Power Pole Contact Composition: 3 NA
• Tensão de Operação Nominal (Ue): 690V CA 50/60Hz
• Classificação da Potência Reativa: 11 Kvar a 230V CA 50Hz a60 Graus C, 20 Kvar a 400V CA 50Hz a60 Graus C, 21 Kvar a 440V CA 50Hz a60 Graus C, 33 Kvar a 690V CA 50Hz a60 Graus C
• Tensão do Circuito de Controle (Uc): 220V CA 50/60Hz
• Composição de Contato Auxiliar: 1NA+2NF (ligação mecânica garantida entre NC e NO)
• Durabilidade Elétrica: 300000 ciclos no Ue 400V, 200000 ciclos no Ue 690V
• Taxa Máxima de Operação: 240 Cic/h
• Categoria de Uso: AC-6b
• Proteção: IP20
• Suporte de Montagem: Trilho DIN / Placa
• Conexões - Circuito de Controle: Terminais de parafuso para cabos de 1...4mm² (sólido) e 1...2,5mm² (flexível com extremidade)
• Conexões - Circuito de Potência: Terminais de parafuso para cabos de 2,5...16mm² (sólido) e 1...10mm² (flexível com extremidade)
• Torque de Aperto - Circuito de Controle: 1,7 N.m
• Torque de Aperto - Circuito de Potência: 2,5 N.m
• Temperatura Ambiente de Operação: -25 Graus C a +60 Graus C
• Altitude de Funcionamento: 0...3000 M
• Altura do Produto: 12,5cm
• Largura do Produto: 4,5cm
• Profundidade do Produto: 12,7cm
• Peso do Produto: 0,6kg
• Garantia: 3 anos
