Contator Lc1g630kuen 630a 100-250v Ca-cc Com Diagnóstico Cwd E Bloco Auxiliar 1na+1nf Schneider

Contator Lc1g630kuen 630a 100-250v Ca/cc Com Diagnóstico de Desgaste de Contato Cwd e Bloco Auxiliar 1na+1nf Schneider

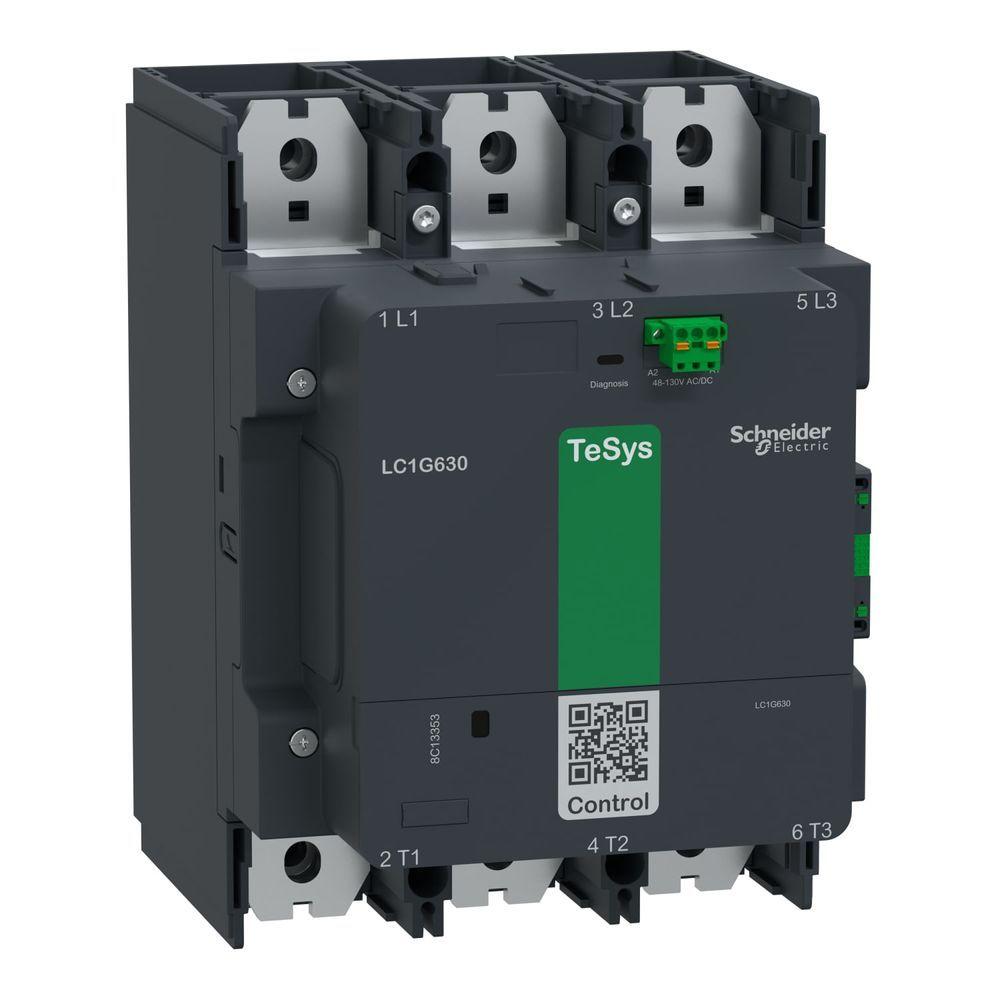

O contator Schneider Electric modelo Lc1g630kuen é um componente de alta potência da linha Tesys Giga, projetado para comutação de carga e controle de motores em aplicações industriais exigentes. Oferece corrente nominal de 630a e é adequado para diversas categorias de uso, incluindo Ac-3 até 440v. Seu diferencial inclui o diagnóstico de desgaste de contato (cwd), que monitora o estado dos contatos e sinaliza por led, e uma durabilidade mecânica de até 5 milhões de ciclos. Com bobina eletrônica de baixo consumo (100-250v ca/cc) e bloco auxiliar 1na+1nf incorporado, proporciona confiabilidade e facilidade de integração em painéis elétricos. É ideal para instalação em quadros de comando, suportando montagem em placa e possuindo certificações multipadrões como Ce, Culus e Ukca.

Vantagens e Diferenciais

• Potência e Corrente: Contator tripolar de 630a, adequado para aplicações de alta potência em categorias como Ac-3 até 440v.
• Diagnóstico de Desgaste (CWD): Monitora continuamente o estado dos contatos principais e fornece feedback visual por led, indicando condições saudáveis ou de alarme.
• Durabilidade Mecânica: Projetado para até 5 milhões de ciclos operacionais, com taxa máxima de operação de até 500 ciclos por hora.
• Bobina Eletrônica de Baixo Consumo: Funciona com tensão de controle de 100-250v ca/cc, proporcionando economia de energia.
• Bloco Auxiliar Incorporado: Inclui contatos auxiliares 1na+1nf (1 normalmente aberto + 1 normalmente fechado) para funções de controle adicionais.
• Certificações Multipadrões: Possui certificações Cb, Ccc, Culus, Ce, Ukca e Eac, além de ser compatível com Green Premium (Rohs/Reach).

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Lc1g630kuen
• Cor: Cinza escuro
• Tipo de Produto: Contator
• Linha de Produto: Tesys Giga
• Nome Abreviado do Dispositivo: Lc1g
• Aplicação: Power switching, controle do motor
• Categoria de Uso: Ca-1, Ca-3, Ac-3e, Ca-4, Ca-5a, Ca-5b, Ac-6a, Ac-6b, Ac-8a, Ac-8b, Cc-1, Cc-3, Cc-5
• Descrição de Polos: 3p (3 Na)
• Corrente Nominal: 630a
• Tensão de Operação Nominal: = 1000v Ca 50/60hz, = 460v Cc
• Tensão do Circuito de Controle (Uc): 100...250v Ca 50/60hz, 100...250v Cc
• Tensão Nominal Suportável de Impulso (Uimp): 8 Kv
• Categoria de Sobretensão: Iii
• Corrente Térmica ao Ar Livre Convencional (Ith): 1050a (a 40 C)
• Capacidade de Corte Nominal: 5550a A 440v
• Corrente Nominal de Curta Duração Admissível (Icw): 5,05 Ka - 10 S, 4,4 Ka - 30 S, 3,4 Ka - 1 Min, 2,2 Ka - 3 Min, 1,6 Ka - 10 Min
• Classificação do Fusível Associado: 630a Am A = 440v Para Motor, 500a Am A = 690v Para Motor, 1250a Gg A = 690v
• Impedância Média: 0,000065 Ohm
• Tensão de Isolamento Nominal (Ui): 1000v
• Dissipação de Alimentação por Polo: 70w Ca-1 - Ith 1050a, 26w Ca-3 - Ith 630a
• Contato Auxiliar: 1 Na + 1 Nf
• Tecnologia da Bobina: Built-in bidirectional peak limiting
• Durabilidade Mecânica: 5 Mciclos
• Inrush Power: 800 Va (ca 50/60hz), 680w (cc)
• Hold-in Power Consumption: 15,0 Va (ca 50/60hz), 9,5w (cc)
• Tempo de Funcionamento: 40...70 Ms Fechamento, 15...50 Ms Abertura
• Maximum Operating Rate: 600 Cic/h Ca-3, 600 Cic/h Ac-3e, 300 Cic/h Ca-1, 150 Cic/h Ca-4
• Conexões - Terminais: Circuito de potência com barra 52 x 20mm e terminais olhais/anéis 1 185mm, circuito de controle com terminais push-in para cabos de 0,2 a 2,5mm.
• Passo de Conexão: 70mm
• Suporte de Montagem: Placa
• Normas: En/947-4-1, Jis C8201-4-1, Jis C8201-5-1
• Certificações do Produto: Cb Scheme, Ccc, Culus, Eac, Ce, Ukca, Eu-ro-mr By Dnv-gl
• Torque de Aperto: 58 N.m
• Grau de Proteção Ip: Ip2x Face Frontal

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
