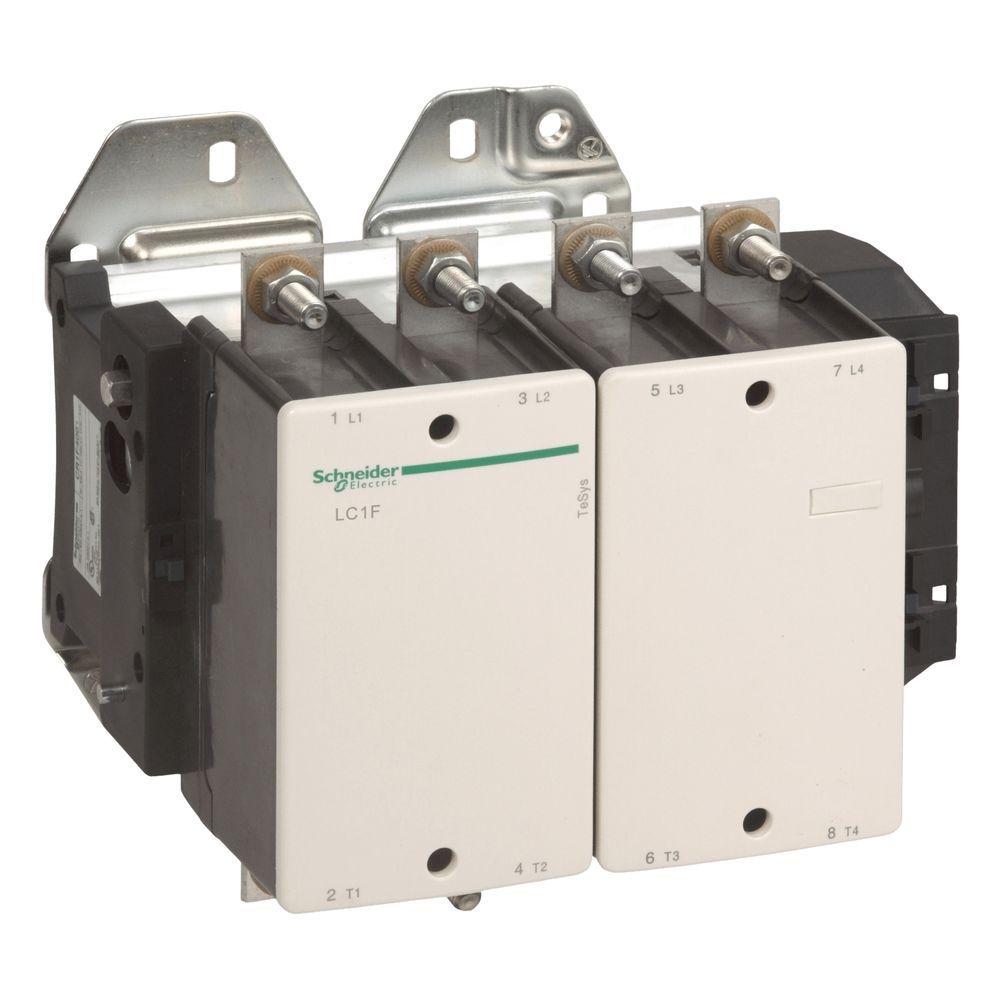

Contator LC1F4004M7 Tetrapolar 400A 220VCA IP20 Schneider Electric

Contator Lc1f4004m7 Tetrapolar 400a 220vca 50/60hz Ip20 Schneider Electric

O contator tetrapolar Schneider Electric modelo Lc1f4004m7 é um componente essencial para o controle de cargas resistivas em sistemas industriais. Projetado para operar com corrente nominal de 400a e tensão de 220v, oferece alta confiabilidade e durabilidade mecânica de 10 milhões de ciclos. Seus recursos incluem grau de proteção Ip20, ampla faixa de temperatura de operação e conformidade com normas internacionais como En 60947. Ideal para instalações em quadros elétricos e painéis de controle, onde a e a performance são críticas. A Schneider Electric assegura qualidade e conformidade através de diversas certificações globais.

Vantagens e Diferenciais

• Alta Capacidade: Projetado para cargas resistivas com corrente nominal de 400a, adequado para aplicações industriais exigentes.
• Durabilidade Mecânica: Garante uma vida útil longa com durabilidade mecânica de 10 milhões de ciclos de operação.
• Proteção e Segurança: Possui grau de proteção Ip20 e tensão de isolamento nominal de 1000v, atendendo a normas internacionais de segurança.
• Controle Versátil: Circuito de controle operando em ca de 40 a 400hz, com ampla faixa de tensão para funcionamento (0,85 a 1,1 Uc).
• Conectividade Robusta: Aceita diferentes tipos de conexão para circuitos de potência e controle, incluindo barras e terminais para cabos de até 150mm.
• Certificações Reconhecidas: Possui certificações de órgãos internacionais como Ul, Cb, Ccc, Abs, Dnv e Ukca, garantindo conformidade global.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Lc1f4004m7
• Voltagem: 220v
• Tipo de Produto: Contator
• Polaridade: Tetrapolar (4p)
• Corrente Nominal: 400a
• Frequência: 50/60hz
• Linha de Produto: Tesys F
• Aplicação: Carga Resistiva
• Categoria de Uso: Ca-1
• Tensão de Operação Nominal (Ue): = 1.000v Ca 50/60hz, = 460v Cc
• Tensão do Circuito de Controle (Uc): 220v Ca 40...400hz
• Corrente Térmica ao Ar Livre (Ith): 500a (a 40 C)
• Capacidade de Corte Nominal: 3200a
• Corrente Nominal de Curta Duração (Icw): 3600a a 40 C por 10 s, 2400a a 40 C por 30 s, 1700a a 40 C por 1 min, 1200a a 40 C por 3 min, 1000a a 40 C por 10 min
• Classificação do Fusível Associado: 400a Am, 500a Gg (até 440v)
• Impedância Média: 0,26 Mohm - Ith 500a 50hz
• Tensão de Isolamento Nominal (Ui): 1000v, 1500v para Vde 0110 Grupo C
• Tensão Suportável de Impulso (Uimp): 8 Kv
• Dissipação de Alimentação por Polo: 65w Ca-1
• Categoria de Sobretensão: Iii
• Composição dos Contatos de Potência: 4 Na (normalmente abertos)
• Durabilidade Mecânica: 10 Mciclos
• Potência de Irrupção (va): 1075 Va, 40...400hz
• Consumo de Potência de Manutenção (va): 15 Va, 40...400hz
• Taxa Máxima de Operação: 2400 Ciclos/h a 55 C
• Tempo de Funcionamento: 40...65 Ms (fechamento), 100...170 Ms (abertura)
• Grau de Proteção (IP): Ip20
• Tratamento de Proteção: Th
• Temperatura Ambiente de Operação: -555 C, -6080 C, -4070 C
• Altitude de Funcionamento: 3000 M sem degradação
• Normas: Jis C8201-4-1, En 60947-4-1, En 60947-1
• Certificações: Rmros, Bv, Dnv, Rina, Ccc, Abs, Cb, Ul, Lros (lloyds Register Of ), Ukca
• Código de Compatibilidade: Lc1f
• Tipo do Circuito de Controle: Ca a 40...400hz

Observações Importantes: As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
