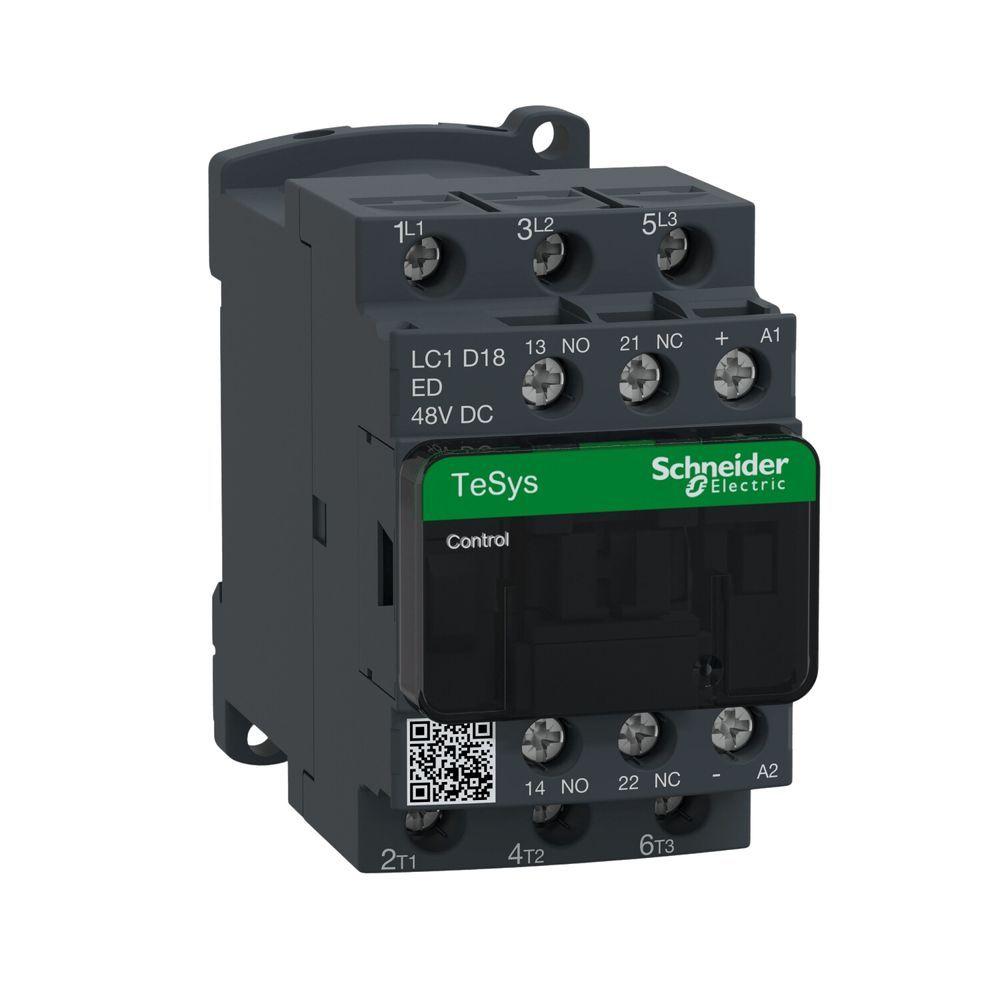

Contator LC1D18ED Controle de Motor Tripolar 1NA+1NF 48VCC 18A Schneider Electric

Contator Lc1d18ed Controle De Motor Tripolar 1na+1nf 48vcc 50/60hz 18a Schneider Electric

O contator tripolar Lc1d18ed da Schneider Electric é projetado para o controle de motores e cargas resistivas. Oferece operação confiável com 18a e 48vcc, atendendo às categorias de uso Ca-3, Ca-1, Ca-4 e Ac-3e. Seus contatos auxiliares 1na+1nf e a construção robusta com grau de proteção Ip20 garantem desempenho em ambientes industriais. É ideal para instalação em quadros elétricos, com montagem versátil em placa ou calha, e possui certificações internacionais que atestam sua qualidade e segurança.

Vantagens e Diferenciais

• Controle de Motor: Projetado para aplicação específica em controle de motores, atendendo às categorias de uso Ca-3, Ca-1, Ca-4 e Ac-3e.
• Construção Tripolar: Configuração de 3 polos (3p) para comutação robusta em circuitos de potência.
• Contatos Auxiliares: Equipado com 1 contato normalmente aberto (na) e 1 contato normalmente fechado (nf) para sinalização e controle.
• Proteção e Certificação: Grau de proteção Ip20 na face frontal e possui múltiplas certificações internacionais, incluindo Ul, Csa, Ukca e Gost.
• Montagem Versátil: Pode ser instalado em placa ou calha, oferecendo flexibilidade na montagem.
• Resistência Mecânica: Projetado para suportar vibrações e choques mecânicos, tanto aberto quanto fechado.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Lc1d18ed
• Corrente: 18a
• Tensão de Operação Nominal: 48vcc
• Frequência: 50/60hz
• Tipo de Produto: Contator
• Nome Abreviado Do Dispositivo: Lc1d
• Aplicação: Controle do motor, Carga resistiva
• Categoria de Uso: Ca-3, Ca-1, Ca-4, Ac-3e
• Descrição de Polos: 3p
• Circuito de Sinalização: 10 Mohm
• Tempo Não Sobreposto: 1,5 Ms na desenergização entre contato na e nf, 1,5 Ms na energização entre contato na e nf
• Suporte de Montagem: Placa, Calha
• Normas: Csa C22.2 No 14, En 60947-4-1, En 60947-5-1, Ul 508
• Certificações: Ul, Dnv, Rina, Ccc, Gl, Gost, Csa, Lros (lloyds Register Of Shipping), Bv, Ukca
• Grau de Proteção Ip: Ip20 Face Frontal
• Tratamento de Proteção: Th
• Resistência Climática: Para Iacs E10 Exposição ao calor úmido
• Temperatura Ambiente: -40 a 60 C, 60 a 70 C com degradação
• Altitude de Funcionamento: 0...3000 M
• Resistência a Incêndios: 850 C
• Retardamento de Chamas: V1 Conforme Ul 94
• Vibrações Contator Aberto: 2 Gn, 5...300hz
• Vibrações Contator Fechado: 4 Gn, 5...300hz
• Choques Contator Aberto: 10 Gn Para 11 Ms
• Choques Contator Fechado: 15 Gn Para 11 Ms
• Peso do Produto: 0,49kg
• Altura do Produto: 77mm
• Largura do Produto: 45mm
• Profundidade do Produto: 95mm
• Garantia: 3 Anos

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
