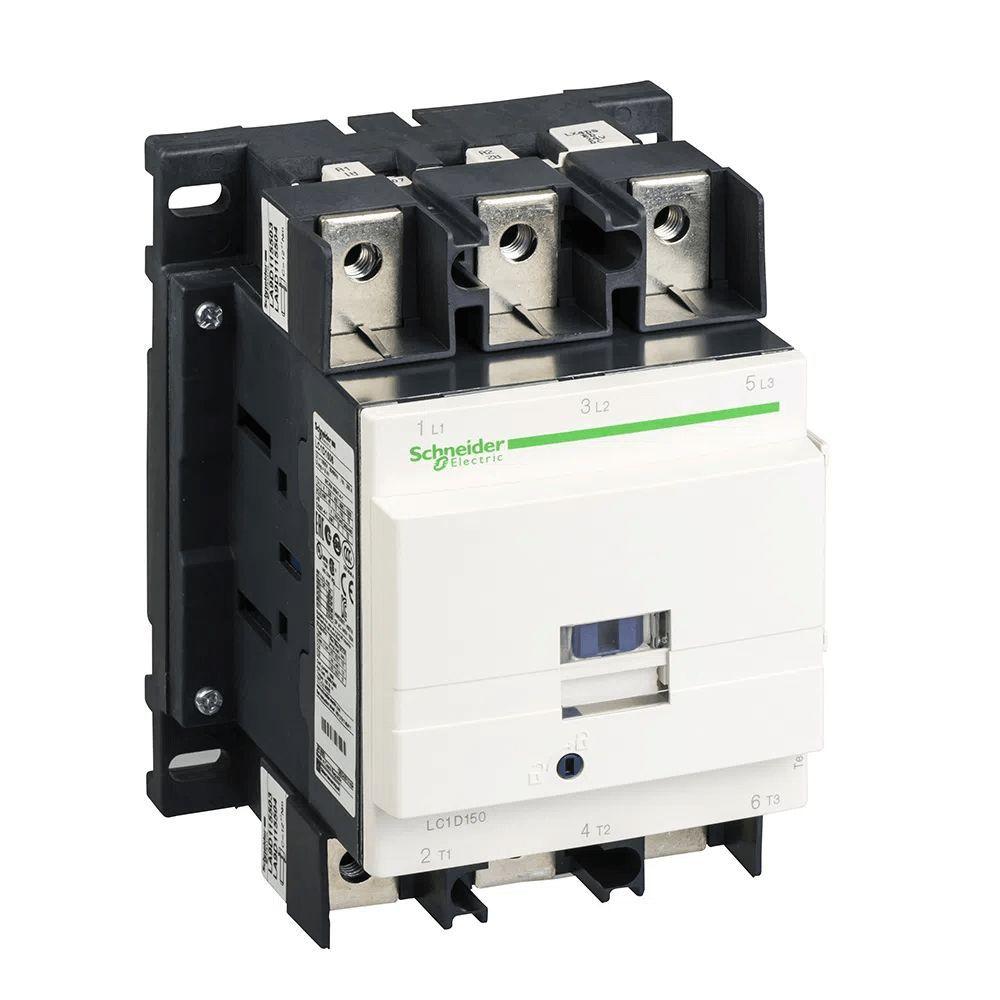

Contator LC1D1506M7 Tripolar 150A 220VCA 1NA+1NF Tesys D Schneider

Contator Tripolar Lc1d1506m7 Tesys D Schneider 150a 220vca 1na+1nf

O contator tripolar Lc1d1506m7 da linha Tesys D da Schneider Electric é um componente essencial para o controle de motores trifásicos e cargas resistivas. Com corrente nominal de 150a e tensão de operação de até 1000v ca, oferece robustez para aplicações industriais pesadas. Seus contatos auxiliares 1na+1nf e alta durabilidade elétrica garantem confiabilidade em ciclos frequentes de operação. É indicado para uso em painéis elétricos e sistemas de automação onde se requer controle preciso de potência. A Schneider Electric assegura qualidade e desempenho comprovados em seus componentes para automação.

Vantagens e Diferenciais

• Controle de Motor: Projetado para controle de motores trifásicos e cargas resistivas, com categorias de uso Ca-1, Ca-3 e Ca-4.
• Capacidade de Corrente: Suporta corrente nominal de 150a em 440v ca para aplicações Ca-3, adequado para cargas pesadas.
• Durabilidade Elétrica: Oferece até 1 milhão de ciclos mecânicos em condições específicas de operação, assegurando longa vida útil.
• Contatos Auxiliares: Inclui 1 contato normalmente aberto (na) e 1 contato normalmente fechado (nf) para circuitos de sinalização e controle.
• Tensão de Operação: Circuito de potência opera em tensões de até 1000v ca e 300v cc, proporcionando versatilidade em diferentes instalações.
• Proteção: Tensão suportável de impulso nominal de 8 kv e categoria de sobretensão III, aumentando a proteção contra surtos.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: Lc1d1506m7
• Nome do Produto: Tesys D
• Tipo de Produto: Contator
• Descrição de Polos: 3p
• Composição dos Contatos de Potência: 3 na
• Corrente Nominal: 150a
• Tensão de Operação Nominal do Circuito de Potência: = 1.000v ca 25...400hz
• Tensão de Operação Nominal do Circuito de Potência: = 300v cc
• Corrente Térmica ao Ar Livre Convencional (ith): 200a (a 60 C) para circuito de potência
• Capacidade de Fechamento Nominal (irms): 140a ca para circuito de sinalização
• Capacidade de Fechamento Nominal (irms): 250a cc para circuito de sinalização
• Capacidade de Fechamento Nominal (irms): 1660a a 440v para circuito de potência
• Impedância Média: 0,6 mohm - ith 200a 50hz of circuito de potência
• Corrente Nominal de Curta Duração Admissível (icw): 250a 40 C - 10 min para circuito de potência
• Corrente Nominal de Curta Duração Admissível (icw): 580a 40 C - 1 min para circuito de potência
• Corrente Nominal de Curta Duração Admissível (icw): 1200a 40 C - 10 s para circuito de potência
• Corrente Nominal de Curta Duração Admissível (icw): 1400a 40 C - 1 s para circuito de potência
• Corrente Nominal de Curta Duração Admissível (icw): 100a - 1 s para circuito de sinalização
• Corrente Nominal de Curta Duração Admissível (icw): 120a - 500 ms para circuito de sinalização
• Corrente Nominal de Curta Duração Admissível (icw): 140a - 100 ms para circuito de sinalização
• Durabilidade Elétrica: 0,85 mciclos 150a ca-3 no ue= 440v
• Durabilidade Elétrica: 1 mciclos 200a ca-1 no ue= 440v
• Potência do Motor (kw): 40 kw a 220..0,230v ca 50/60hz (ca-3)
• Potência do Motor (kw): 75 kw a 380..0,400v ca 50/60hz (ca-3)
• Potência do Motor (kw): 80 kw a 415...440v ca 50/60hz (ca-3)
• Potência do Motor (kw): 90 kw a 500v ca 50/60hz (ca-3)
• Potência do Motor (kw): 100 kw a 660...690v ca 50/60hz (ca-3)
• Potência do Motor (kw): 75 kw a 1.000v ca 50/60hz (ca-3)
• Potência do Motor (kw): 22 kw a 400v ca 50/60hz (ca-4)
• Potência do Motor (hp): 40 hp a 200/208v ca 50/60hz of trifásico motores
• Potência do Motor (hp): 50 hp a 230/240v ca 50/60hz of trifásico motores
• Potência do Motor (hp): 100 hp a 460/480v ca 50/60hz of trifásico motores
• Potência do Motor (hp): 125 hp a 575/600v ca 50/60hz of trifásico motores
• Tipo do Circuito de Controle: Ca a 50/60hz
