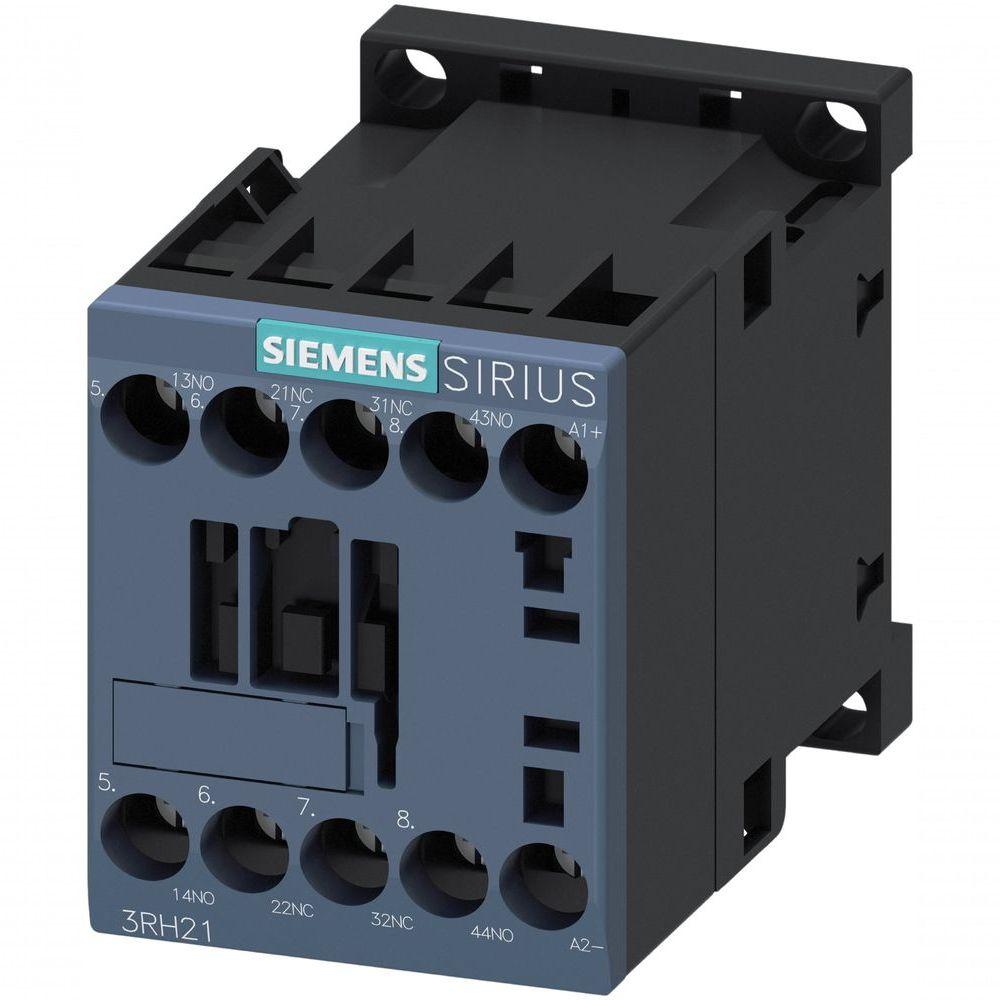

Contator Auxiliar Siemens 3rh2122-1bg40 Innovations 2na+2nf 125vcc Bivolt

Contator Auxiliar Siemens 3rh2122-1bg40 Innovations 2na+2nf 125vcc Bivolt S00

O Contator Auxiliar Siemens 3rh2122-1bg40 da linha Innovations é um componente eletromecânico projetado para controle e comutação em circuitos auxiliares industriais. Oferece confiabilidade operacional com 2 contatos normalmente abertos e 2 normalmente fechados, permitindo a implementação de diversas lógicas de comando. Sua construção robusta garante uma durabilidade mecânica de 30 milhões de ciclos, adequada para operação contínua em ambientes industriais. Pode ser instalado de forma versátil, com montagem parafusada ou em trilho DIN de 35mm, e opera em uma ampla faixa de temperaturas. É uma solução Siemens para painéis de comando e automação que demandam precisão e longa vida útil.

Vantagens e Diferenciais

• Durabilidade Mecânica: Projetado para 30 milhões de ciclos de operação, garantindo longa vida útil em aplicações industriais.
• Versatilidade de Montagem: Pode ser fixado com parafusos ou encaixado em trilho de 35mm, permitindo instalação vertical ou giratória em +/-180 graus.
• Conectividade Nível: Terminais parafusados aceitam diferentes seções de cabos, incluindo 0,5 a 2,5mm² e cabos AWG 20 a 14.
• Ampla Faixa de Tensão de Comando: Opera com tensão de alimentação de comando CC de 125V, com fator de área de trabalho de 0,8 a 1,1.
• Contatos Auxiliares: Configuração com 2 contatos normalmente abertos (NA) e 2 normalmente fechados (NF) para diversas lógicas de controle.
• Robustez Ambiental: Funciona em temperaturas de -25°C a +60°C e umidade relativa de 10% a 95% a 55°C.

Especificações Técnicas

• Fabricante: Siemens
• Modelo: 3rh2122-1bg40
• Voltagem: Bivolt
• Tipo de Produto: Contator Auxiliar
• Linha de Produtos: Innovations
• Tamanho do Contator: S00
• Configuração de Contatos: 2 NA + 2 NF
• Tensão de Alimentação de Comando (CC): 125V
• Tipo de Tensão de Comando: CC
• Frequência: 50/60Hz
• Potência de Perda: 4W
• Potência de Aperto da Bobina (CC): 4W
• Potência de Retenção da Bobina (CC): 4W
• Tensão de Isolamento (CA): 690V
• Tensão de Impulso Suportável: 6 kV
• Corrente de em AC-12: Máx. 10A
• Corrente de em AC-15: 10A (230V), 3A (400V), 2A (500V), 1A (690V)
• Corrente de em DC-12: 10A (24V), 3A (110V), 1A (220V), 0,3A (440V), 0,15A (600V)
• Proteção Contra Curto-circuito: Fusível GL/GG 10A
• Durabilidade Mecânica do Contator: 30.000.000 Ciclos
• Durabilidade com Bloco de Interruptor Auxiliar Montado: 10.000.000 Ciclos
• Durabilidade com Bloco de Interruptor Auxiliar Eletronicamente Adequado: 5.000.000 Ciclos
• Tempo de Retardo de Acionamento (CC): 30...100 Ms
• Tempo de Retardo de Abertura (CC): 7...13 Ms
• Tempo de Arco: 10...15 Ms
• Tipo de Fixação: Parafusada e de Encaixe em Trilho de 35mm
• Posição de Montagem: Vertical, Giratório em +/-180 Graus
• Tipo de Conexão Elétrica: Parafusada
• Seções de Cabo para Contatos Auxiliares: 2x (0,5...1,5mm²), 2x (0,75...2,5mm²), 2x 4mm²
• Cabos AWG para Contatos Auxiliares: 2x (20...16), 2x (18...14), 2x 12
• Grau de Poluição: 3
• Resistência ao Choque (impulso retangular): 10g / 5 Ms, 5g / 10 Ms
• Resistência ao Choque (pulso senoidal): 15g / 5 Ms, 8g / 10 Ms
• Vida Útil Máxima: 20 Anos
• Proporção de Falhas Perigosas: 40% (baixa taxa de demanda), 73% (alta taxa de demanda)
