Descrição do Produto

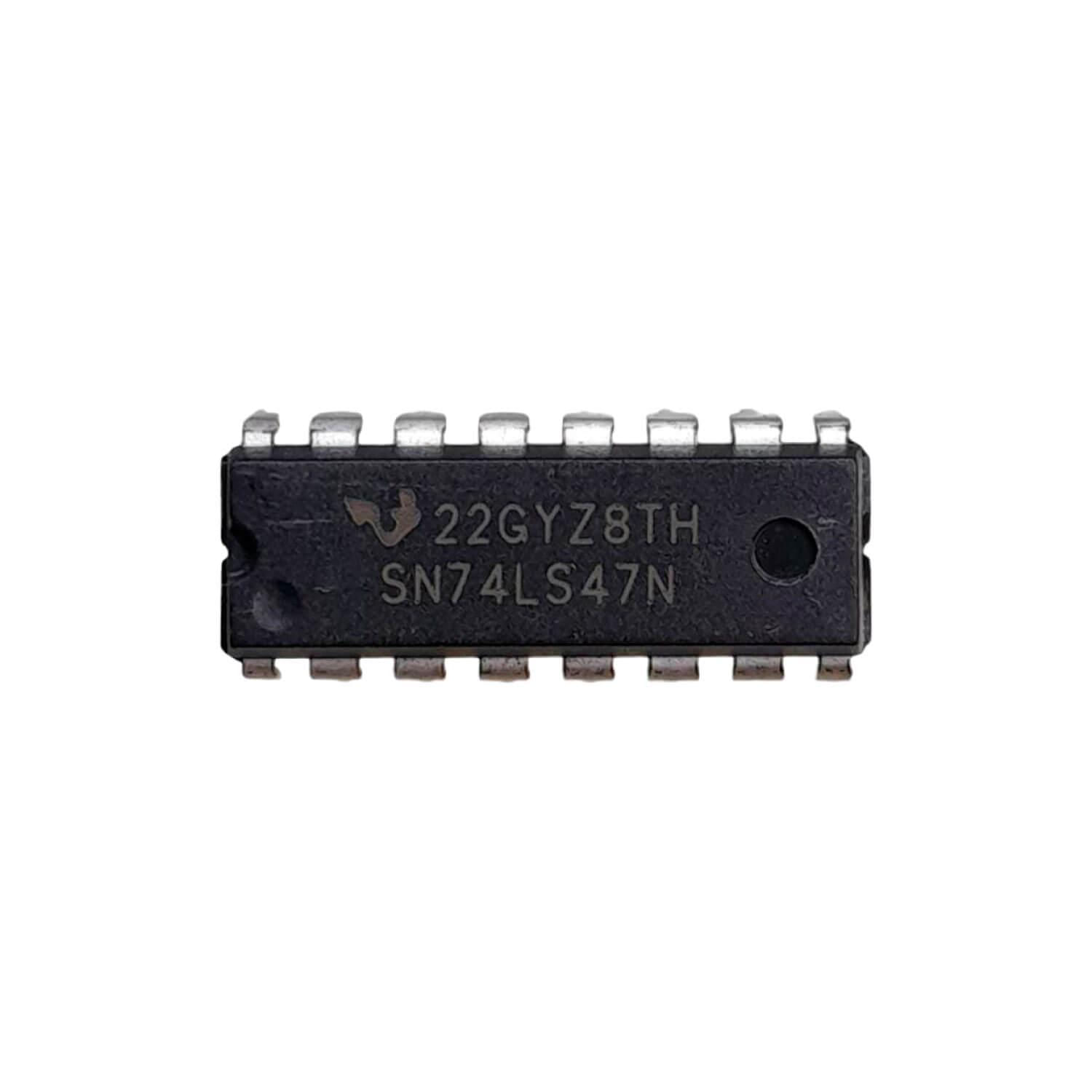

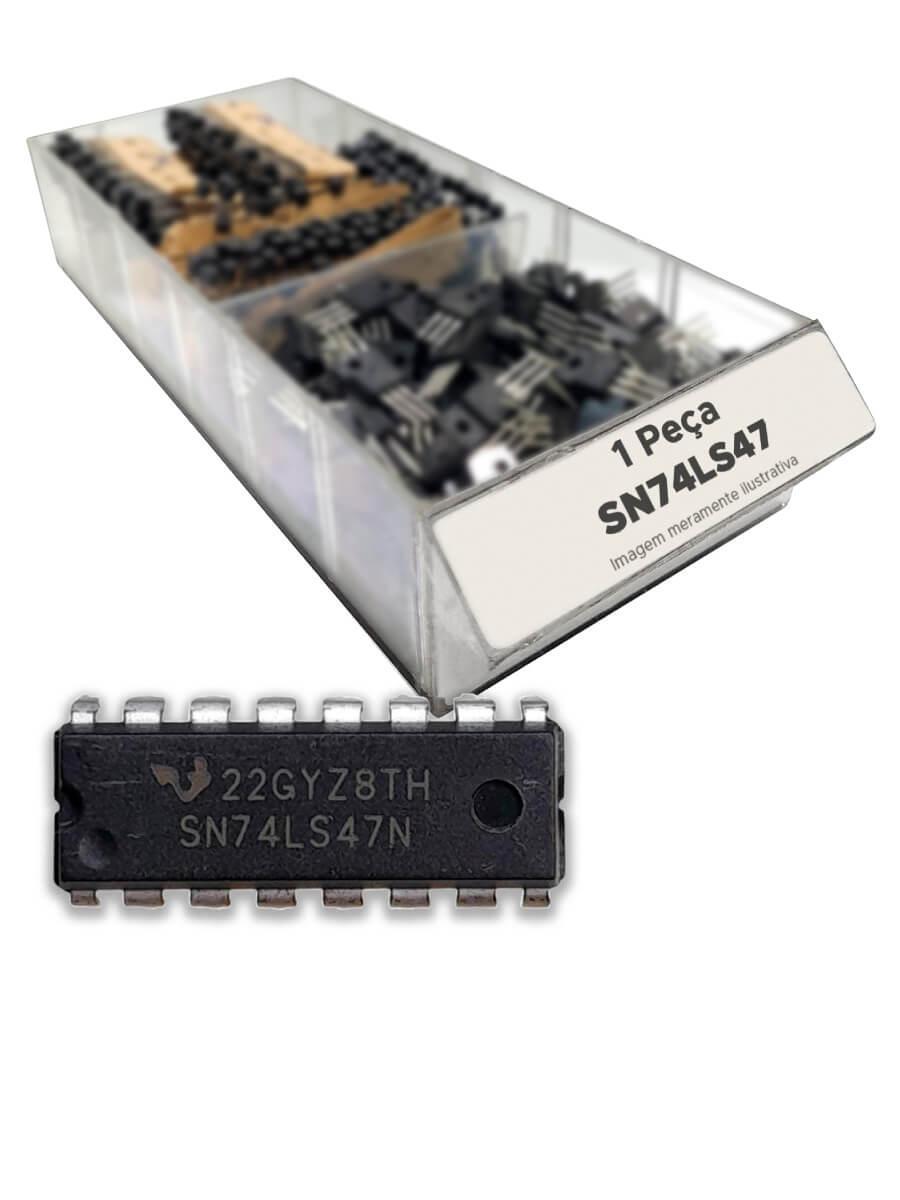

O SN74LS47 é um decodificador/driver BCD para display de sete segmentos. Este componente é amplamente utilizado em displays digitais, convertendo valores binários em sinais que podem acionar diretamente os segmentos de um display de sete segmentos.

Especificações Técnicas

• Tipo: Decodificador/driver BCD para display de sete segmentos
• Encapsulamento: PDIP de 16 pinos
• Faixa de Tensão de Alimentação: 4.75V a 5.25V
• Corrente de Saída por Segmento: 24 mA (máximo)
• Tensão de Saída por Segmento: 15V (máximo)
• Temperatura de Operação: 0°C a 70°C

Aplicações

• Displays Digitais
• Contadores
• Temporizadores
• E outros circuitos de exibição de números.
