Chave De Partida Direta Trifásica CHP38TP1MP63 Com Contator SK1 E Relé Térmico IP54 220V Steck

Chave de Partida Direta Trifásica CHP38TP1MP63 com Contator SK1 e Relé Térmico SRT IP54 220V Steck

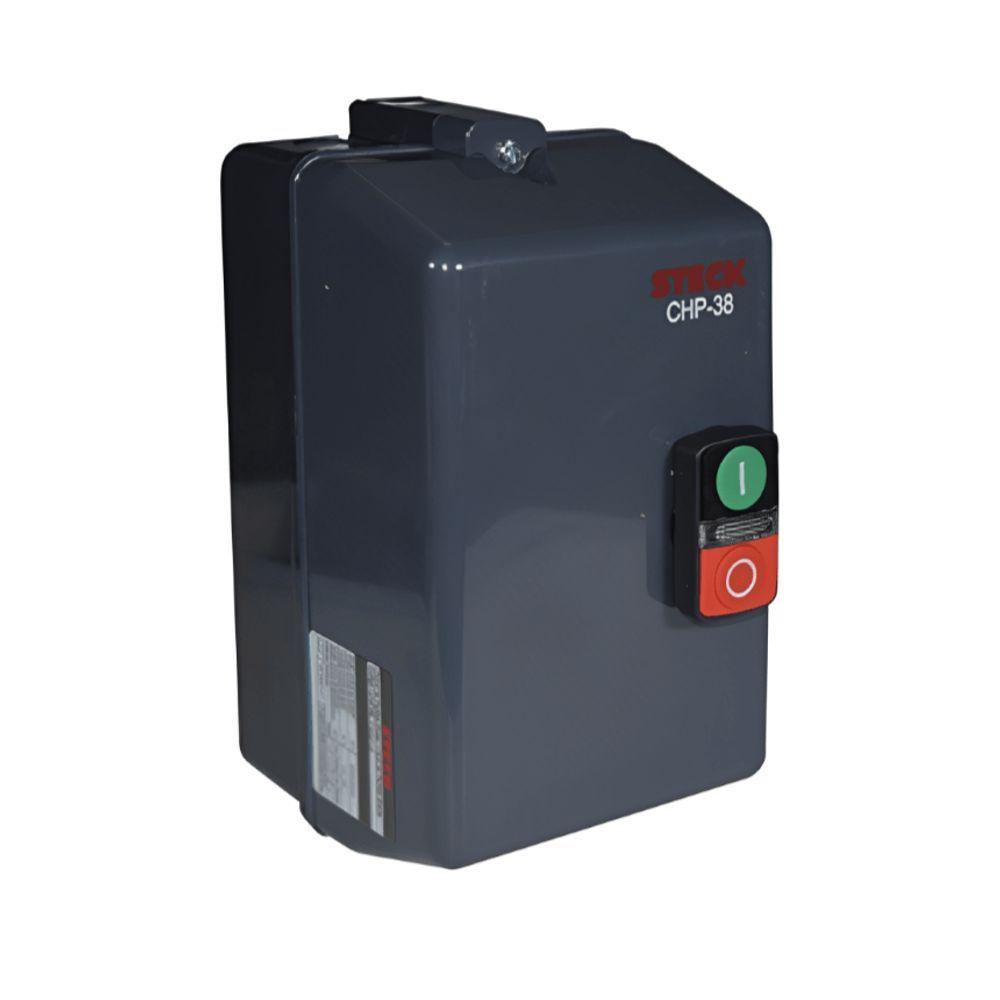

A chave de partida direta trifásica Steck CHP38TP1MP63 é projetada para o acionamento e proteção de motores em máquinas e equipamentos industriais. Ela integra um contator SK1 e um relé térmico SRT em uma caixa termoplástica com grau de proteção IP54, assegurando operação segura mesmo em ambientes com poeira ou respingos. O acionamento é feito por um botão duplo iluminado, e a conexão dos condutores pode ser realizada tanto pela parte superior quanto inferior da caixa, oferecendo flexibilidade na instalação. Seu uso é indicado para sistemas trifásicos com tensão de operação de 220V.

Vantagens e Diferenciais

• Proteção IP54: Resistência contra poeira e respingos de água, adequada para ambientes industriais.
• Contator e Relé Térmico: Composta por contator SK1 e relé de sobrecarga SRT para acionamento e proteção segura de motores.
• Acionamento Iluminado: Botão duplo liga/desliga com indicação luminosa para fácil operação e identificação de status.
• Conexão Flexível: Permite a conexão dos condutores pela parte superior ou inferior da caixa, facilitando a instalação.
• Caixa Termoplástica: Construção robusta em material termoplástico, oferecendo durabilidade e isolamento elétrico.
• Tensão de Isolamento Elevada: Tensão nominal de isolamento de 690V, projetada para aplicações com maior exigência elétrica.

Especificações Técnicas

• Fabricante: Steck
• Modelo: CHP38TP1MP63
• Tipo de Produto: Chave de Partida Direta Trifásica
• Linha: Challenger
• Norma: ABNT NBR
• Tipo de Caixa: Termoplástica
• Grau de Proteção: IP54
• Tensão Nominal de Isolamento (Ui): 690V
• Tensão de Impulso: 6kV
• Acionamento: Botão duplo iluminado
• Temperatura Ambiente: -5 Graus C~+40 Graus C
• Conexão dos Condutores: Superior ou Inferior
• Tensão de Operação: 220VCA 50/60Hz
• Tipo de Ligação: Trifásica
• Referência: CHP38TP1MP63 / CHP38TP16M1 / CHP38TP25M1P6
• Potência (CV): 0,1CV / 0,16CV / 0,25CV
• Potência (kW): 0,07kW / 0,12kW / 0,18kW
• Corrente do Contator (A): 9A / 9A / 9A
• Caixa: Plástica - CHP38
• Faixa de Ajuste do Relé Térmico (A): 0.4-63A / 0.63-1A / 1-1.6A
• Referência Fabricante: CHP38TP16M1 / CHP38TP1MP63 / CHP38TP25M1P6
• Material Principal: Termoplástica

Acessórios Incluídos

• Botão duplo iluminado de acionamento liga/desliga

Conteúdo da Embalagem

• Chave de partida direta CHP com contator e relé térmico montados

Garantia

• 3 anos

Observações Importantes

As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
