Auxiliar Eaton Dilm150-xhi20 Para Dilm40 A Dilm170 2na Montagem Frontal Bivolt

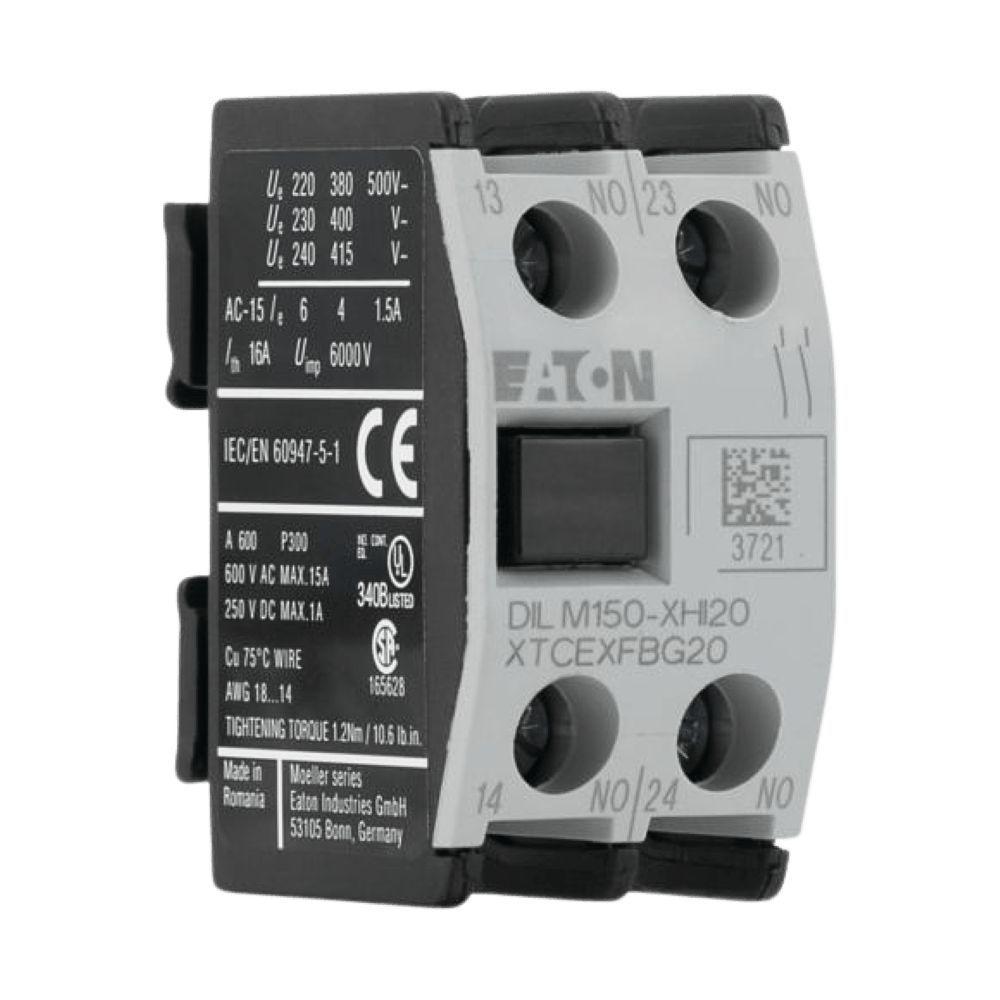

Módulo de Auxiliar Eaton Dilm150-xhi20

O módulo de auxiliar Eaton Dilm150-xhi20 é um acessório projetado para expandir as funcionalidades dos contatores da série DILM. Oferece dois contatos normalmente abertos com intertravamento oposto, assegurando maior confiabilidade nos circuitos de comando. Sua montagem frontal e terminais de parafuso facilitam a instalação e a manutenção em quadros elétricos industriais. Com uma ampla compatibilidade com contatores, desde o DILM40 até o DILM170, é uma solução versátil para automação e controle.

Vantagens e Diferenciais

• Contatos Opostos Intertravados: Garantem confiabilidade nas operações, conforme padrão IEC/EN 60947-5-1.
• Montagem Frontal: Facilita a instalação e integração com contatores da linha DILM.
• Grau de Proteção IP20: Protege contra contato direto com partes perigosas e contra a entrada de objetos sólidos maiores que 12,5mm.
• Terminais de Parafuso: Permitem conexões elétricas seguras e firmes, aceitando cabos de 0,75 a 2,5mm.
• Compatibilidade Ampla: Projetado para uso com contatores DILM40 a DILM170, incluindo versões padrão, reversoras e com fusível.
• Certificações Internacionais: Possui homologações UL, CSA, VDE e CE, atendendo a rigorosos padrões de qualidade.

Especificações Técnicas

• Fabricante: Eaton
• Modelo: Dilm150-xhi20
• Tipo de Produto: Acessório
• Subtipo de Produto: Módulo de Auxiliar
• Função: Para aplicações padrão
• Número de Pólos: 2
• Tipo de Contato: Contatos normalmente abertos (2)
• Técnica de Conexão: Terminais de parafuso
• Método de Montagem: Fixação frontal
• Grau de Proteção: IP20
• Proteção: À prova de dedos e costas da mão
• Categoria de Sobretensão: III
• Grau de Poluição: 3
• Tensão Nominal Suportável de Impulso (Uimp): 6000V CA
• Isolamento: 440V CA (entre bobina e contatos auxiliares e entre contatos auxiliares)
• Corrente Operacional Nominal AC-15 (220V/230V/240V): 6A
• Tensão Operacional Nominal (UE) em CA - Máx.: 500V
• Corrente Térmica Convencional Ith (a 60°C): 16A
• Classificação de Proteção Contra Curto-circuito: Máx. 16A GG/GL (fusível, sem solda)
• Capacidade de Comutação (Uso Geral): 1A, 250V CC / 15A, 600V CA
• Capacidade de Comutação (Piloto): A600 (CA) / P300 (CC)
• Vida Útil Elétrica: 1.300.000 Operações (a 230V, AC-15, 3A)
• Confiabilidade do Circuito de Controle: 5 x 10⁻⁷
• Capacidade Terminal (Vível com Ponteira): 1 x (0,75 - 2,5) mm² / 2 x (0,75 - 2,5) mm²
• Capacidade Terminal (Sólida): 1 x (0,75 - 2,5) mm² / 2 x (0,75 - 2,5) mm²
• Capacidade do Terminal (AWG Sólido/Trançado): 18 - 14
• Tamanho da Chave de Fenda: 0,8 x 5,5/1 x 6mm (parafuso terminal, chave de fenda padrão) / Pozidriv
• Torque de Aperto: 1,2 Nm (terminais de parafuso)
• Temperatura Ambiente de Operação - Máx.: 40°C
• Temperatura Ambiente de Armazenamento - Máx.: 80°C
• Temperatura Ambiente Máxima: 60°C
• Certificações: UL 508, CSA-C22.2 N.º 14-05, CE, VDE 0660
• Nº de Arquivo UL/CSA: 012528
• Nº de Classe CSA: 3211-03
• Arquivo UL Nº: E29184
