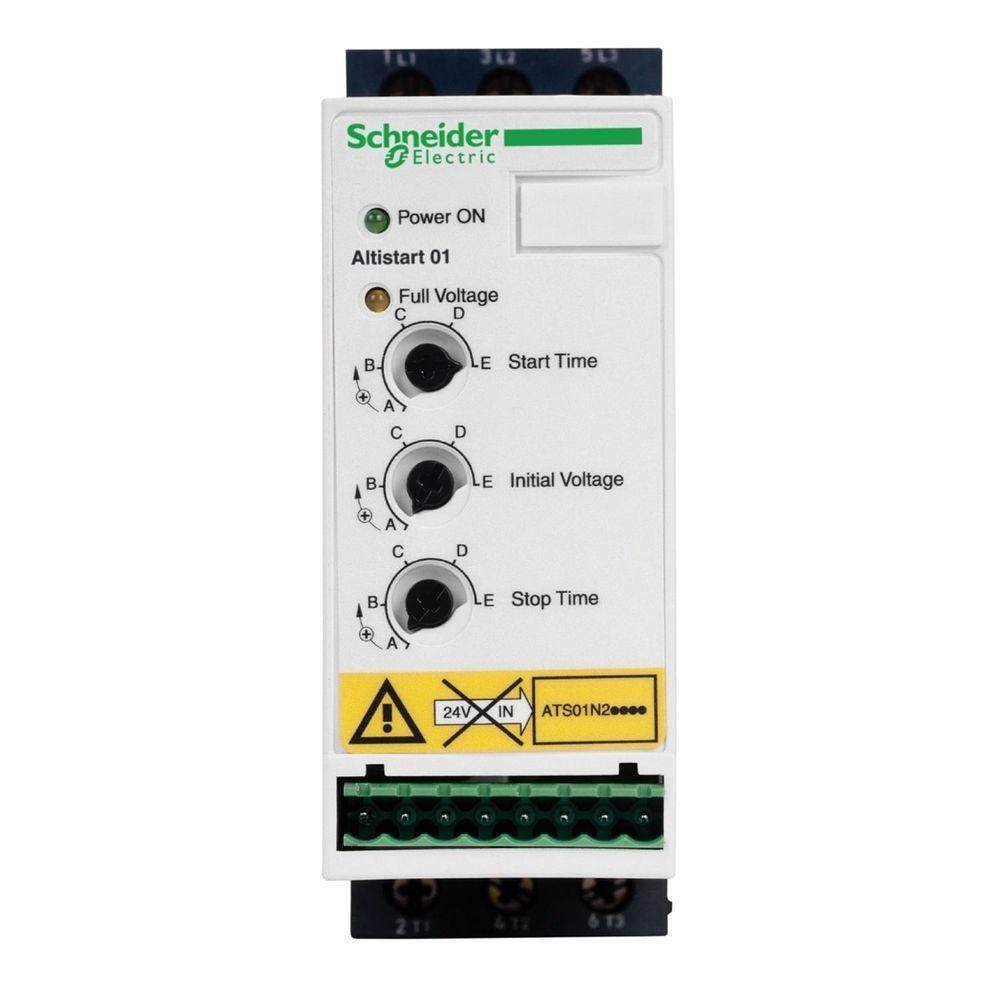

Acionador Suave Schneider Electric ATS01N209QN 9A 380V IP20 Inox

Acionador Suave Schneider Electric ATS01N209QN para Motores Assíncronos

O Acionador Suave Schneider Electric ATS01N209QN é projetado para a partida e parada suave de motores assíncronos. Ele evita tensões mecânicas, prolongando a vida útil de máquinas como transportadores, bombas, ventiladores e compressores. Com capacidade para motores de até 9A/4kW e proteção IP20, oferece controle preciso e integração facilitada via derivação integrada. É indicado para aplicações industriais que demandam operação, com montagem vertical e indicação visual por LEDs.

Vantagens e Diferenciais

• Partida e parada suave: Evita tensões mecânicas e prolonga a vida útil da máquina.
• Proteção IP20: Protege contra objetos sólidos maiores que 12,5mm.
• Derivação integrada: Facilita a instalação e integração com o sistema de controle.
• Visor com LEDs: Indica o estado do acionador e a tensão nominal atingida.
• Montagem versátil: Permite instalação na posição vertical com tolerância de +/- 10 graus.

Especificações Técnicas

• Fabricante: Schneider Electric
• Modelo: ATS01N209QN
• Cor: Inox
• Voltagem: 380V
• Linha de Produto: Altistart 01
• Tipo de Produto: Acionador Suave
• Destino do Produto: Motores Assíncronos
• Aplicação Específica: Máquina Simples
• Nome Abreviado do Dispositivo: ATS01
• Nº de Fases da Rede: Trifásico
• Tensão Nominal de Fornecimento: 380...415V - 10...10%
• Alimentação do Motor: 4 kW, trifásico a 380...415V
• Corrente Nominal: 9A
• Tipo de Início: Iniciar com aumento da tensão
• Dissipação de Alimentação: 4W com carga máxima e no final da inicialização
• Dissipação em Estado Transitório: 94W
• Tipo de Montagem: Com dissipador
• Função Disponível: Derivação integrada
• Limites de Tensão de Alimentação: 342-456V
• Frequência de Alimentação: 50..60Hz - 5...5%
• Frequência da Rede: 47,5...63Hz
• Tensão de Saída: 13V, = 0.5 mA
• Corrente de Saída Digital: 2A CC-1312/31/1899 03:00:00 CA-15
• Tipo de Saída Digital: Lógica de coletor aberto
• LO1: Fim do sinal de inicialização
• Saídas de Relé: R1A, R1C
• Na Tensão de Saída Digital: 24V (limites de tensão: 6..0,30V
• Lógica de Coletor Aberto Corrente de Comutação Mínima: 10 mA a 6V CC
• OF Saídas de Relé Corrente de Comutação Máxima: Saídas de relé: 2A a 250V CA cos φ = 0,5 e L/R = 20 ms indutivo carga
• Corrente de Comutação Máxima: Saídas de relé: 2A a 30V CC cos φ = 0,5 e L/R = 20 ms indutivo carga
• Tipo de Visor: 1 LED (verde)
• OF: Acionador ligado
• Tipo de Visor: 1 LED (amarelo)
• OF: Tensão nominal atingida
• Torque de Aperto: 0,5 N.m
• Torque de Aperto: 1,9-2,5 N.m
• Grau de Proteção: IP20
• Altura do Produto: 12,4cm
