Acessório Módulo Auxiliar 1NA E 1NF Para Contator Baixa 11DDile Eaton

Acessório Módulo Auxiliar 1NA e 1NF para Contator Baixa Tensão Eaton

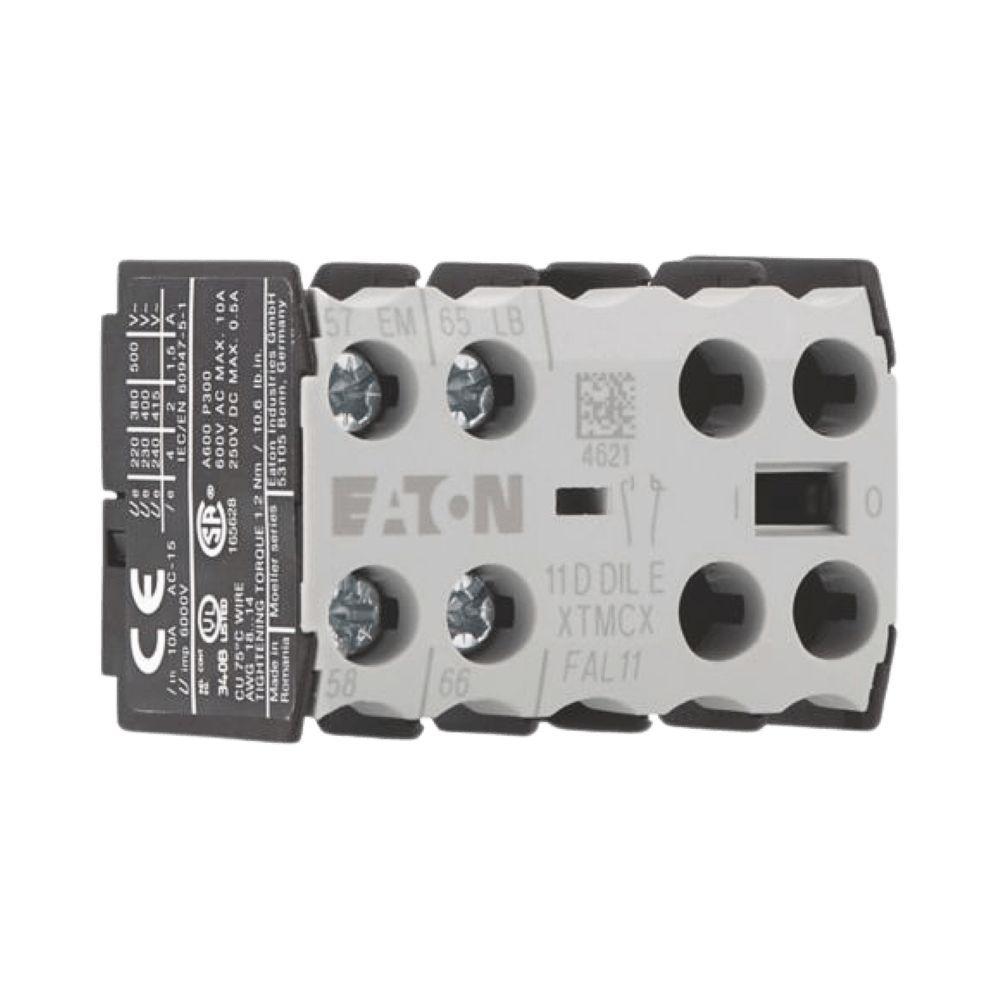

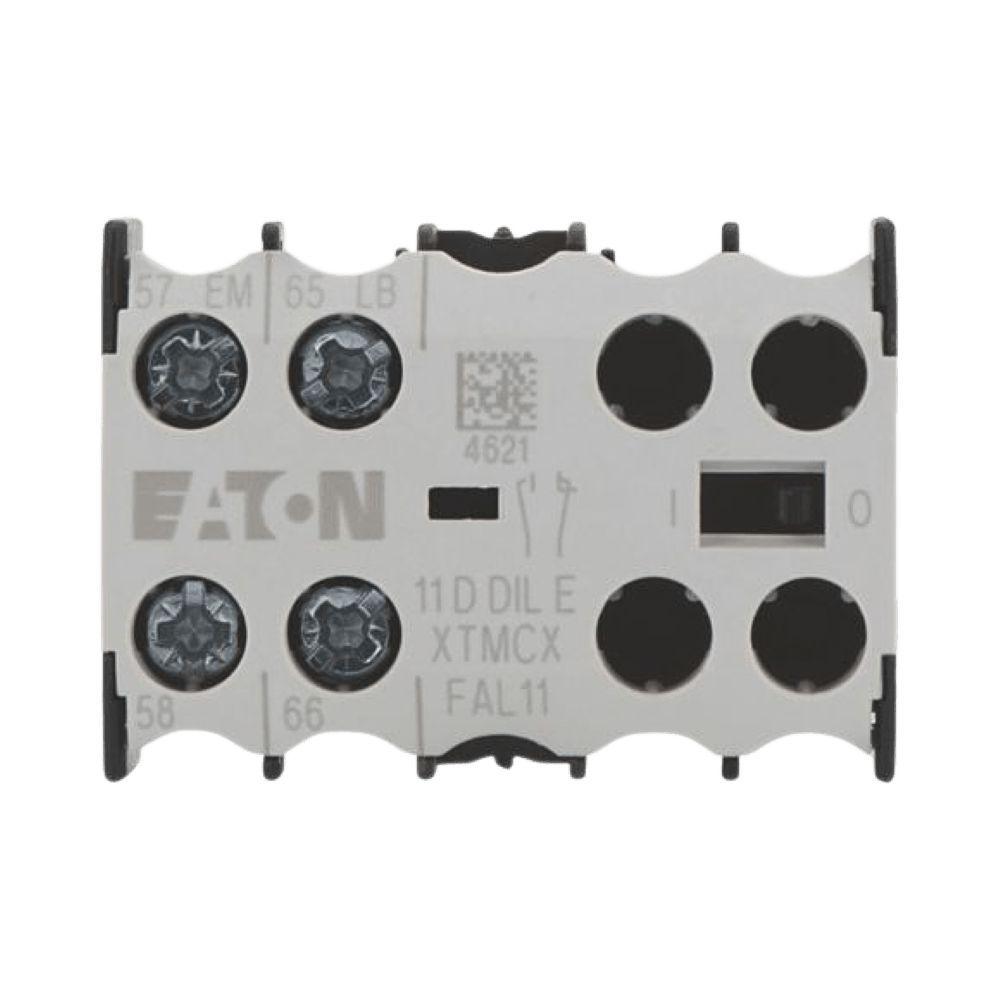

O módulo de auxiliar Eaton 11DDIL é um acessório projetado para expandir as funcionalidades de contatores da linha DILE. Oferece dois contatos (1NA e 1NF) com terminais de parafuso para instalação simplificada. Sua construção garante alta confiabilidade, com vida útil mecânica de até 20 milhões de operações e certificações internacionais como UL e CSA. Ideal para aplicações padrão em painéis elétricos e quadros de comando, onde a durabilidade e a segurança são essenciais.

Vantagens e Diferenciais

• Compatibilidade: Projetado para uso com contatores da linha DILEM, DILER e DILEEM da Eaton.
• Confiabilidade: Vida útil mecânica de até 20.000.000 de operações em corrente contínua.
• Conectividade: Terminais de parafuso facilitam a instalação e aceitam cabos de 0,75 a 2,5mm².
• Segurança: Grau de proteção IP20 e proteção contra contato direto quando acionado pela frente.
• Certificações: Possui homologações UL, CSA e VDE, assegurando conformidade com padrões internacionais.

Especificações Técnicas

• Fabricante: Eaton
• Modelo: 11DDIL
• Referência do Fabricante: 049824
• Tipo de Produto: Acessório
• Subtipo de Produto: Módulo de Auxiliar
• Função: Para aplicações padrão
• Número de Polos: Dois polos
• Técnica de Conexão: Terminais de parafuso
• Tipo de Conexão Elétrica: Conexão roscada
• Número de Contatos: 1 (normalmente aberto, início antecipado) e 1 (normalmente fechado, intervalo tardio)
• Corrente Operacional Nominal AC-15: 4A a 220V
• Corrente Térmica Convencional (Ith): 10A
• Tensão Operacional Nominal (Ue) CA - Máx.: 600V
• Tensão Nominal de Isolamento (Ui): 690V
• Tensão Nominal Suportável de Impulso (Uimp): 6000V CA
• Capacidade de Comutação (contatos auxiliares, uso geral): 10A, 600V CA (UL/CSA)
• Classificação de Proteção Contra Curto-circuito: 10A Rápido, 500V, fusível máximo
• Grau de Proteção: IP20
• Categoria de Sobretensão: III
• Grau de Poluição: 3
• Temperatura Ambiente Máxima: 50°C
• Temperatura Ambiente de Operação (incluída) - Máx.: 40°C
• Temperatura Ambiente de Armazenamento - Máx.: 80 Graus C
• Vida Útil Mecânica: 150.000 Operações (a 240V, CC, L/R = 50 Ms: 2 contatos em série), 20.000.000 Operações (operado em CC)
• Frequência de Operação: 9.000 Operações/h
• Resistência ao Choque: 10g
• Capacidade Terminal (sólida): 1 X (0,75 - 2,5) mm², 2 X (0,75 - 2,5) mm²
• Capacidade Terminal (rígida com ponteira): 1 X (0,75 - 1,5) mm², 2 X (0,75 - 1,5) mm²
• Capacidade do Terminal (AWG sólida/trançada): Simples 18 - 14, Duplo 18 - 14
• Tamanho do Parafuso: M3.5, parafuso terminal
• Torque de Aperto: 1,2 Nm, terminais de parafuso
• Tipo de Montagem: Fixação frontal
• Posição de Montagem: Conforme necessário (exceto vertical com terminais A1/A2 na parte inferior)
• Confiabilidade do Circuito de Controle: 2 falhas em 100.000.000 Operações (em U = 24V CC, Umin = 17V, Imin = 5,4 mA)
• Certificações: Nº de Classe CSA: 3211-03CE, Nº de Controle de Categoria UL: NKCR, Arquivo CSA: 012528, UL, CSA-C22.2 Nº.14-05, VDE 0660
